スライドユニットシリンダ HLHシリーズ

外形図

HLH6

HLH10

HLH16

HLH20

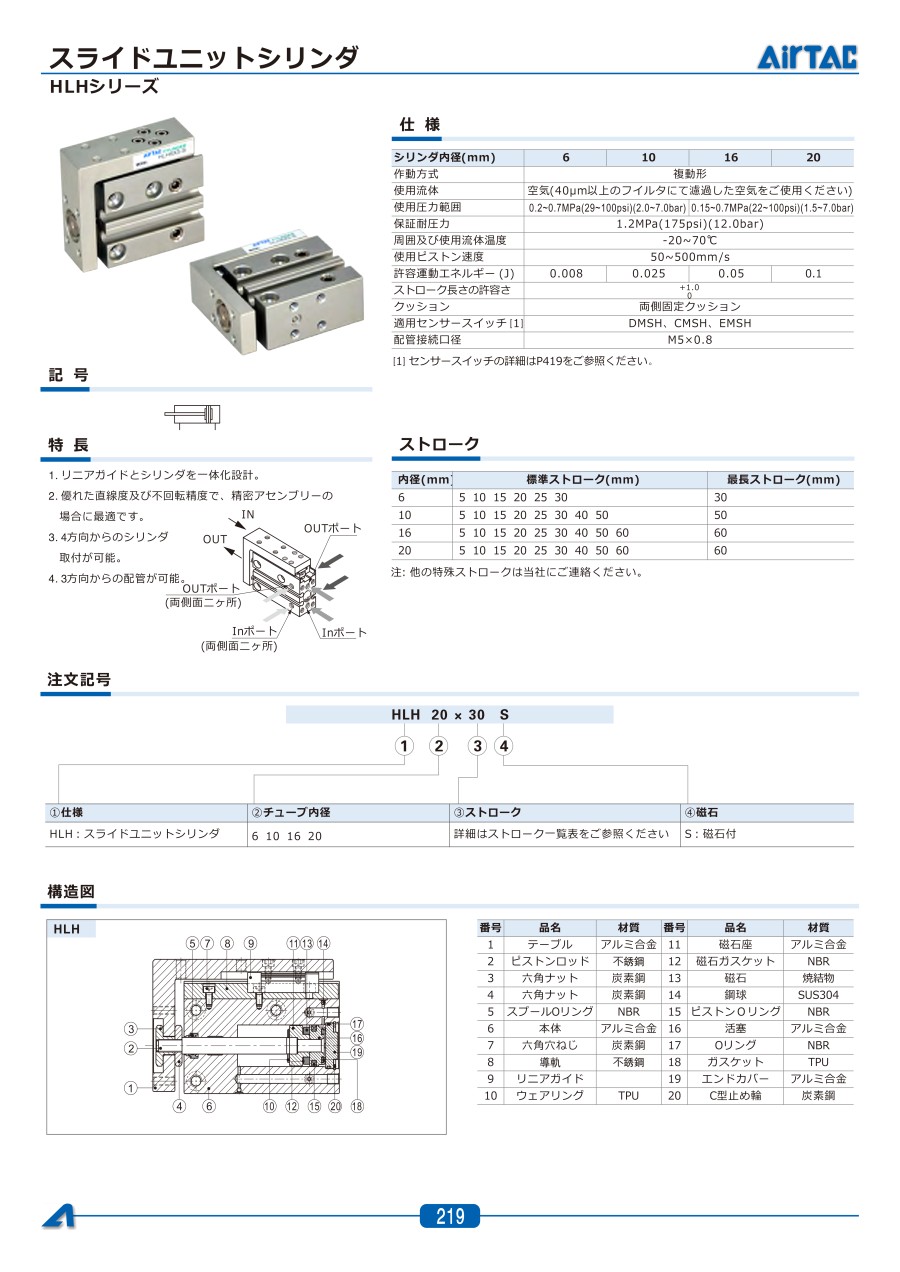

製品仕様

製品仕様

スライドユニットシリンダ HLHシリーズ イメージ

内部構造及び材質

番号	品名	材質
1	テーブル	アルミ合金
2	ピストンロッド	不銹鋼
3	六角ナット	炭素鋼
4	六角ナット	炭素鋼
5	スプールОリング	NBR
6	本体	アルミ合金
7	六角穴ねじ	炭素鋼
8	導軌	不銹鋼
9	リニアガイド	-
10	ウェアリング	TPU
11	磁石座	アルミ合金
12	磁石ガスケット	NBR
13	磁石	焼結物
14	鋼球	SUS304
15	ピストンОリング	NBR
16	活塞	アルミ合金
17	Оリング	NBR
18	ガスケット	TPU
19	エンドカバー	アルミ合金
20	C型止め輪	炭素鋼

規格表

使用例

取付と使用

1. シリンダに掛けた実際負荷とモーメントは、許容負荷とモーメントを超えないようにご注意ください：

1.1.シリンダの許容トルク。

1.2. シリンダに掛けたモーメントの種類によって、変位量が違います。詳細は下表をご参照ください。

• 2. シリンダは3ヵ所に配管できます。加圧ポートと作動方向を確認ください。出荷時に側面ポートをプラグしています。実際の必要ならば、側面のポートを開けて空気の印加も可能です。
• 3. センサスイッチ付けのスライドユニットを取り付ける場合に、隣シリンダ間の隙間は下表に決められた規定値に達成しなければ、センサスイッチの誤作動になるので、必ず下表の示した距離以上の間隔でシリンダを取り付けてください。

• 4. 輸出力はスライドユニットに掛ける場合に、必ずロッドの中心に掛けて、偏心しないでください（下図参照）。負荷はロッドの軸心と同軸にさせてください。

• 5. スピードコントローラーを使って、且つ500mm/s以下に速度を調整してください。
• 6. シリンダの取り付け方法：四方向からシリンダを固めて、ボルトを締める場合に、規定されたトルクで締めてください。

• 7. ワークの取り付け方法：
• 7.1. コンパクトスライドの2面にワークの取付ができます。ロックボルトを固定する時に、制限された範囲のトルク値で適当なトルクで締めてください。スライドにワークを固定する場合に、ボルトの長さはメスネジ穴の深さを超えないでください。ボルトの先がリニアガイドと接触し、リニアガイドの破損の原因になります。

• 7.2. リニアガイドでテーブルを支えてワークを固定する場合に、強い衝撃を与えないように注意してください。
• 7.3. ボルトでスライドユニットにワークを締める場合に、手でスライドユニットを持ってください。手で本体を持って締める時には、ガイドに過大な力を掛けると、精度の低下の原因になります。
