チェックバルブ NRVシリーズ
未確定：候補が6型番あります。
商品情報
チェックバルブ NRVシリーズの仕様

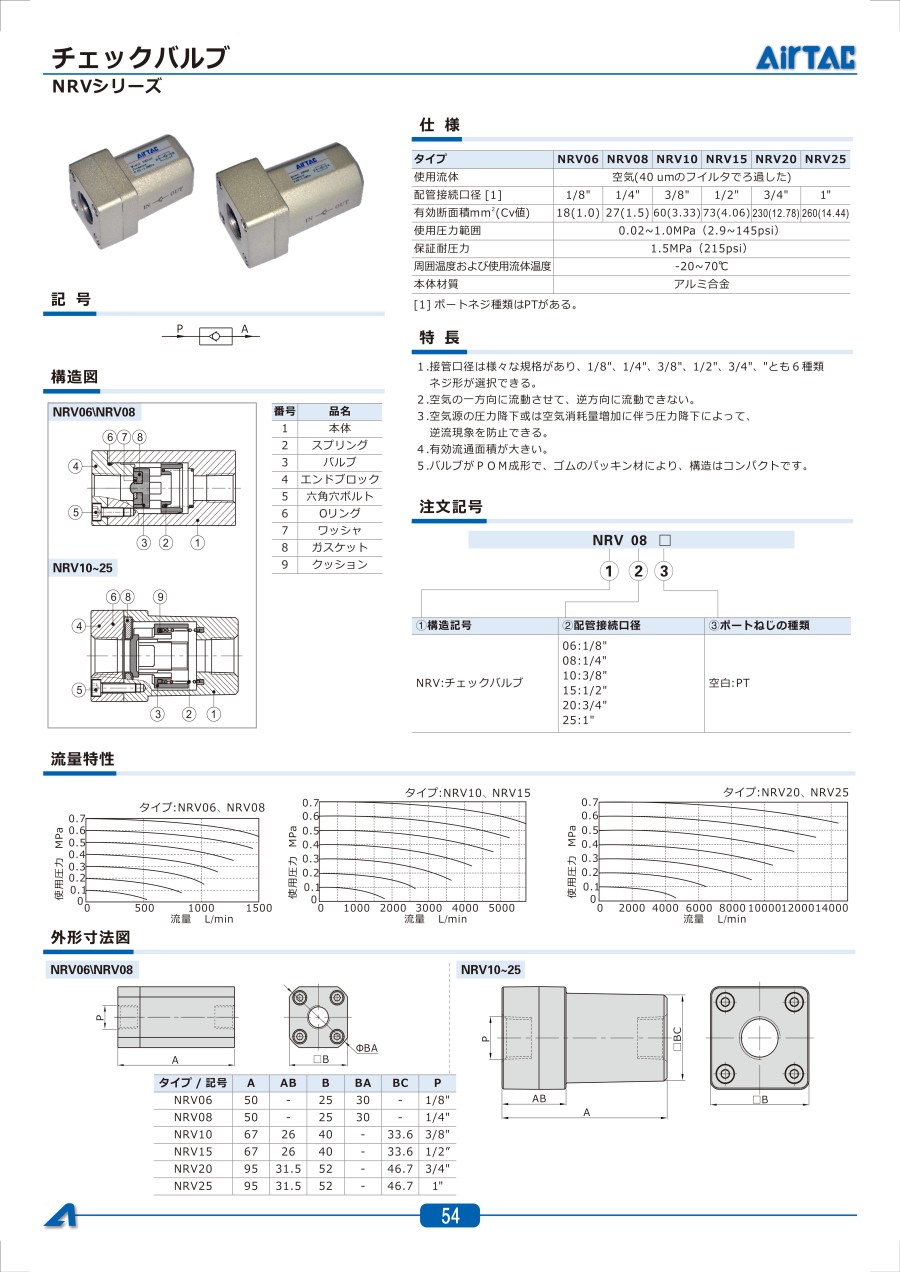

チェックバルブ NRVシリーズ イメージ
| タイプ | NRV06 | NRV08 | NRV10 | NRV15 | NRV20 | NRV25 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気（40μmのフイルタでろ過した） | |||||
| 配管接続口径（1） | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| 有効断面積mm2（Cv値） | 18（1.0） | 27（1.5） | 60（3.33） | 73（4.06） | 230（12.78） | 260（14.44） |
| 使用圧カ範囲 | 0.02～1.0Mpa（2.9～145psi） | |||||
| 保証耐圧力 | 1.5Mpa（215psi） | |||||
| 周囲温度および使用流体温度 | -20～70℃ | |||||
| 本体材質 | アルミ合金 | |||||
（1）ポートねじはNPT、G二種類が選択可能
詳細情報
基本情報
チェックバルブ（NRVシリーズ）。
【特長】
・接続口径のバリエーションが多い。
・有効断面積が大きい。
・空気の逆流を防ぐバルブ。
・空気を一つ方向に流動させて、逆方向に流動できない。
・バルブがPOM成形で、ゴムのパッキン材により、構造はコンパクトです。
【用途】
・エアーの逆流を防止したい場所で使用する。
ご注意
- メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
商品担当おすすめ
チェックバルブ NRVシリーズのレビュー
設備改良として
5
5.02020/02/27
自社内の設備改良に使用しています。自社内のコンプレッサへの逆流防止用として取り付けています。気に入ったチェックバルブの構...もっと読む
0人が参考にしています。
他メーカーの代用として
5
5.02018/01/22
今までSMC製を使用していたのですが、価格が安いので今回初めて使ってみました。まだ、１ヶ月も使用経過していないので、耐久...もっと読む
0人が参考にしています。
空圧機器の配管
4
4.02017/01/05
値段が安い。現在3台使用中。チェック弁のエア保持は良好だが1台ボルトの締め付けが弱く接合部よりエア漏れあり。他問題ありま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q周囲温度及び使用流体温度を教えてください。
A
-20～70℃の範囲でご使用ください。
