大生工業

ラインフィルタ T型上抜き UH型予備品

カタログ |

通常単価(税別): 1,904円～69,786円

税込単価: 2,094円～76,765円

通常出荷日：7日目～18日目

【特長】・最もスタンダードなT型接続の高圧インラインフィルタです。・差圧検知可能なインジケータ（目視式...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が70型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

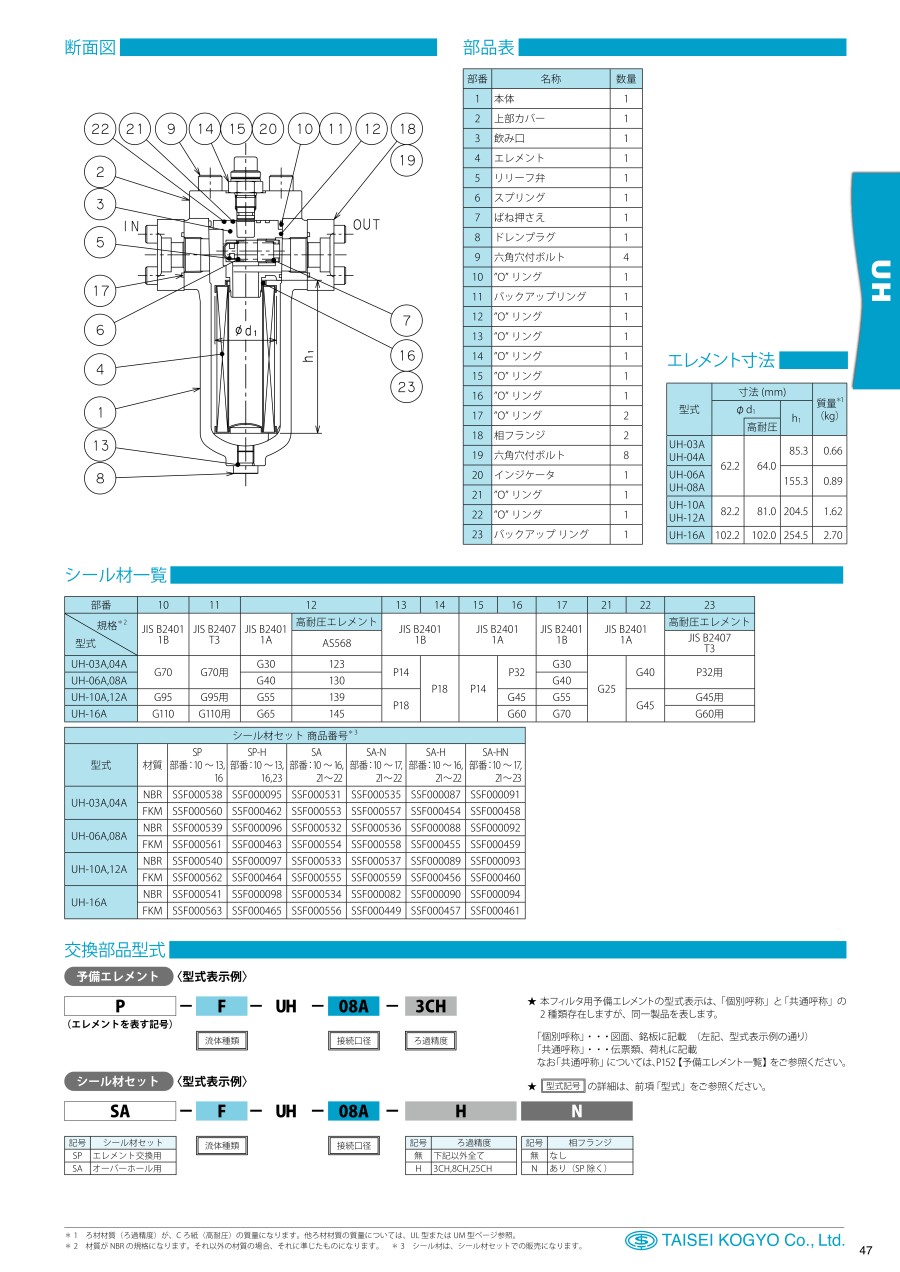

外形図

製品仕様

部品表

部番	名称	数量	部番	名称	数量	部番	名称	数量
1	本体	1	9	六角穴付ボルト	4	17	“O” リング	2
2	上部カバー	1	10	“O” リング	1	18	相フランジ	2
3	飲み口	1	11	バックアップリング	1	19	六角穴付ボルト	8
4	エレメント	1	12	“O” リング	1	20	インジケータ	1
5	リリーフ弁	1	13	“O” リング	1	21	“O” リング	1
6	ばね	1	14	“O” リング	1	22	“O” リング	1
7	ばね押さえ	1	15	“O” リング	1	23	バックアップリング	1
8	ドレンプラグ	1	16	“O” リング	1	-	-	-

製品仕様

最高使用圧 Mpa		21.0
繰り返し耐久試験		0～21.0MPa×10⁷回
使用温度	標準仕様 ℃	-10～90
使用温度	高温仕様^*1 ℃	-10～150
インジケータ作動圧力	標準 Mpa	0.3
インジケータ作動圧力	高耐圧 Mpa	0.7
クラッキング圧	標準 Mpa	0.35
クラッキング圧	高耐圧 Mpa	ノンバイパス
エレメント耐差圧	標準 Mpa	0.7
エレメント耐差圧	高耐圧 Mpa	21.0
エレメント流れ方向/抜き方向		外→内/上抜き
接続口径記号		03A	04A	06A	08A	10A	12A	16A
標準流量 ☆ L/min		35	60	110	125	280	380	480
主要材質	本体	FCD
	上部カバー	FCD
	飲み口	ADC
塗装		アクアブルー
質量^*2 kg		10.0		12.2		25.4		36.6

☆比重：0.86、動粘度：32mm²/s、ろ過精度：10Uにおいて、圧力損失値が0.07MPaとなる時の流量を目安に設定.

規格表

シール材一覧

選定サポート情報

予備エレメント注文例

型番リスト

表示件数

型番

種類

口径

ろ過精度

製品種類

エレメント耐差圧

(MPa)

相フランジ

RoHS?

最小発注数量

関連部品	10A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	10A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	10A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	15A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	15A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	15A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	20A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	20A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	20A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	25A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	25A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	25A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	32A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	32A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	32A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	40A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	40A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	40A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	3ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	3ミクロン	予備エレメント	21	-	10	5個
関連部品	50A	8ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	8ミクロン	予備エレメント	21	-	10	5個
関連部品	50A	10ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	20ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	25ミクロン	予備エレメント	0.7	-	10	5個
関連部品	50A	40ミクロン	予備エレメント	0.7	-	10	5個
関連部品	10A	-	オーバーホール用シール材セット	0.7	無し	10	5個
関連部品	15A	-	オーバーホール用シール材セット	0.7	無し	10	5個
関連部品	20A	-	オーバーホール用シール材セット	0.7	無し	10	5個
関連部品	25A	-	オーバーホール用シール材セット	0.7	無し	10	5個

通常単価(税別) (税込単価)	通常出荷日

8,742円 ( 9,616円 )	7日目
21,330円 ( 23,463円 )	17日目
4,350円 ( 4,785円 )	7日目
21,330円 ( 23,463円 )	17日目
3,362円 ( 3,698円 )	7日目
3,362円 ( 3,698円 )	7日目
4,350円 ( 4,785円 )	7日目
3,362円 ( 3,698円 )	17日目
8,742円 ( 9,616円 )	7日目
21,330円 ( 23,463円 )	17日目
4,350円 ( 4,785円 )	7日目
21,330円 ( 23,463円 )	17日目
3,362円 ( 3,698円 )	7日目
3,362円 ( 3,698円 )	7日目
4,350円 ( 4,785円 )	7日目
3,362円 ( 3,698円 )	17日目
11,255円 ( 12,381円 )	7日目
34,899円 ( 38,389円 )	17日目
4,955円 ( 5,451円 )	7日目
34,899円 ( 38,389円 )	17日目
3,746円 ( 4,121円 )	7日目
3,746円 ( 4,121円 )	7日目
4,955円 ( 5,451円 )	18日目
3,746円 ( 4,121円 )	17日目
11,255円 ( 12,381円 )	7日目
34,899円 ( 38,389円 )	17日目
4,955円 ( 5,451円 )	7日目
34,899円 ( 38,389円 )	17日目
3,746円 ( 4,121円 )	7日目
3,746円 ( 4,121円 )	7日目
4,955円 ( 5,451円 )	7日目
3,746円 ( 4,121円 )	17日目
16,874円 ( 18,561円 )	7日目
51,367円 ( 56,504円 )	17日目
8,556円 ( 9,412円 )	7日目
51,367円 ( 56,504円 )	17日目
4,955円 ( 5,451円 )	7日目
4,955円 ( 5,451円 )	7日目
8,556円 ( 9,412円 )	17日目
4,955円 ( 5,451円 )	17日目
16,874円 ( 18,561円 )	7日目
51,367円 ( 56,504円 )	17日目
8,556円 ( 9,412円 )	7日目
51,367円 ( 56,504円 )	17日目
4,955円 ( 5,451円 )	7日目
4,955円 ( 5,451円 )	7日目
8,556円 ( 9,412円 )	17日目
4,955円 ( 5,451円 )	17日目
22,101円 ( 24,311円 )	7日目
69,786円 ( 76,765円 )	17日目
11,634円 ( 12,797円 )	7日目
69,786円 ( 76,765円 )	17日目
6,975円 ( 7,673円 )	7日目
6,975円 ( 7,673円 )	7日目
11,634円 ( 12,797円 )	17日目
6,975円 ( 7,673円 )	17日目
2,061円 ( 2,267円 )	8日目
2,061円 ( 2,267円 )	8日目
2,078円 ( 2,286円 )	8日目
2,078円 ( 2,286円 )	8日目

基本情報

基本情報

【特長】
・最もスタンダードなT型接続の高圧インラインフィルタです。
・差圧検知可能なインジケータ（目視式・電気接点式）を始め、豊富なオプションから目的に合わせたカスタマイズができます。
・油の流れ方向は上部カバーを180°廻すことで容易に右→左若しくは左→右に変更可能です。
・エレメント交換時、作業が容易な上抜きタイプです。
・"U"シリーズ（UL,UM,UH型）のエレメントは共通です。
・リターンラインフィルタとしても使用可能です。
・一般作動油以外の場合はパッキン、"O"リング、その他が変わりますからご指示ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ラインフィルタ T型上抜き UH型予備品のレビュー
