メカニカル部品技術窓口
ノッチクリーンフィルタ AK
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 16,899円～58,015円
- 税込単価
- 18,589円～63,817円

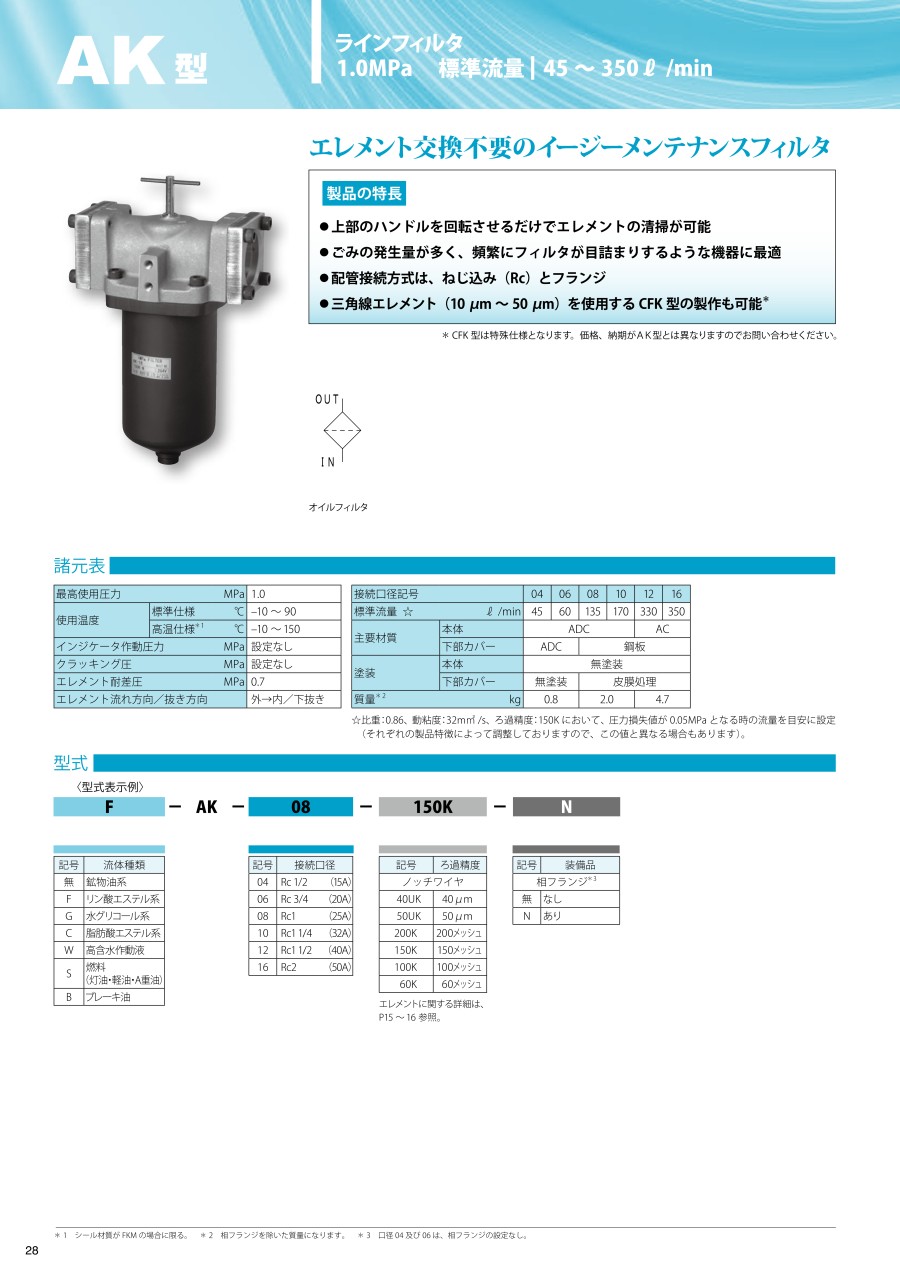

ノッチワイヤーエレメントによるオートクリーンフィルタです。【特長】・最高使用圧...
詳細情報を確認する- 種類
- ラインフィルタ
- 液体の種類
- 一般作動油
- ろ過精度
- 150メッシュ
- ろ材
- ノッチワイヤ
商品情報
外形図
接続口径12、16は相フランジに"O"リング溝付
製品仕様
部品表
| 部番 | 名称 | 数量 | 部番 | 名称 | 数量 | 部番 | 名称 | 数量 |
|---|---|---|---|---|---|---|---|---|
| 1 | 本体 | 1 | 8 | 座金 | 2 | 15 | “O”リング | 1 |
| 2 | 下部カバー | 1 | 9 | ハンドル | 1 | 16 | “O”リング | 1 |
| 3 | スクレッパー | 1 | 10 | 蝶ナット | 1 | 17 | “O”リング | 2 |
| 4 | エレメント | 1 | 11 | 特殊座金 | 1 | 18 | 六角穴付ボルト | 4 |
| 5 | センターロッド | 1 | 12 | パッキン | 1 | 19 | 相フランジ | 2 |
| 6 | スプリングピン | 1 | 13 | 松葉ピン | 1 | 20 | “O”リング | 2 |
| 7 | ストップリング | 2 | 14 | ドレーンプラグ | 1 | 21 | 六角穴付ボルト | 8 |
製品仕様
| 最高使用圧力 Mpa | 1.0 | ||||||
|---|---|---|---|---|---|---|---|
| 使用温度 | 標準仕様 ℃ | -10～90 | |||||
| 高温仕様*1 ℃ | -10～150 | ||||||
| インジケータ作動圧力 Mpa | 設定なし | ||||||
| クラッキング圧 Mpa | 設定なし | ||||||
| エレメント耐差圧 Mpa | 0.7 | ||||||
| エレメント流れ方向/抜き方向 | 外→内/下抜き | ||||||
| 接続口径記号 | 04 | 06 | 08 | 10 | 12 | 16 | |
| 標準流量 ☆ L/min | 45 | 60 | 135 | 170 | 330 | 350 | |
| 主要材質 | 本体 | ADC | AC | ||||
| 下部カバー | ADC | 鋼板 | |||||
| 塗装 | 本体 | 無塗装 | |||||
| 下部カバー | 無塗装 | 皮膜処理 | |||||
| 質量*2 kg | 0.8 | 2.0 | 4.7 | ||||
☆比重：0.86、動粘度：32mm2/s、ろ過精度：150Kにおいて、圧力損失値が0.05MPaとなる時の流量を目安に設定。
規格表
シール材一覧
選定サポート情報
注文例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,899円 ( 18,589円 ) | 在庫品1日目当日出荷可能 |
16,899円 ( 18,589円 ) | 1日目 |
33,508円 ( 36,859円 ) | 1日目 |
33,899円 ( 37,289円 ) | 4日目 |
58,015円 ( 63,817円 ) | 1日目 |
49,316円 ( 54,248円 ) | 1日目 |
詳細情報
基本情報
ノッチワイヤーエレメントによるオートクリーンフィルタです。
【特長】
・最高使用圧力は1MPaです。
・ハンドルを回転することによりエレメントの清掃再生ができるノッチワイヤーエレメント（AK型）によるオートクリーンフィルタです。
・配管方法はネジ込形、フランジ形があります。
・相フランジはオプションです。
・一般作動油以外の場合はパッキン"O"リングその他が変わりますからご指示ください。
