薄型シリンダ ACQシリーズ（大口径タイプ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

薄型で省スペース設計のシリンダ。【特長】・JIS標準。・シリンダの内径は研削処...

ポートねじ種類
PT

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

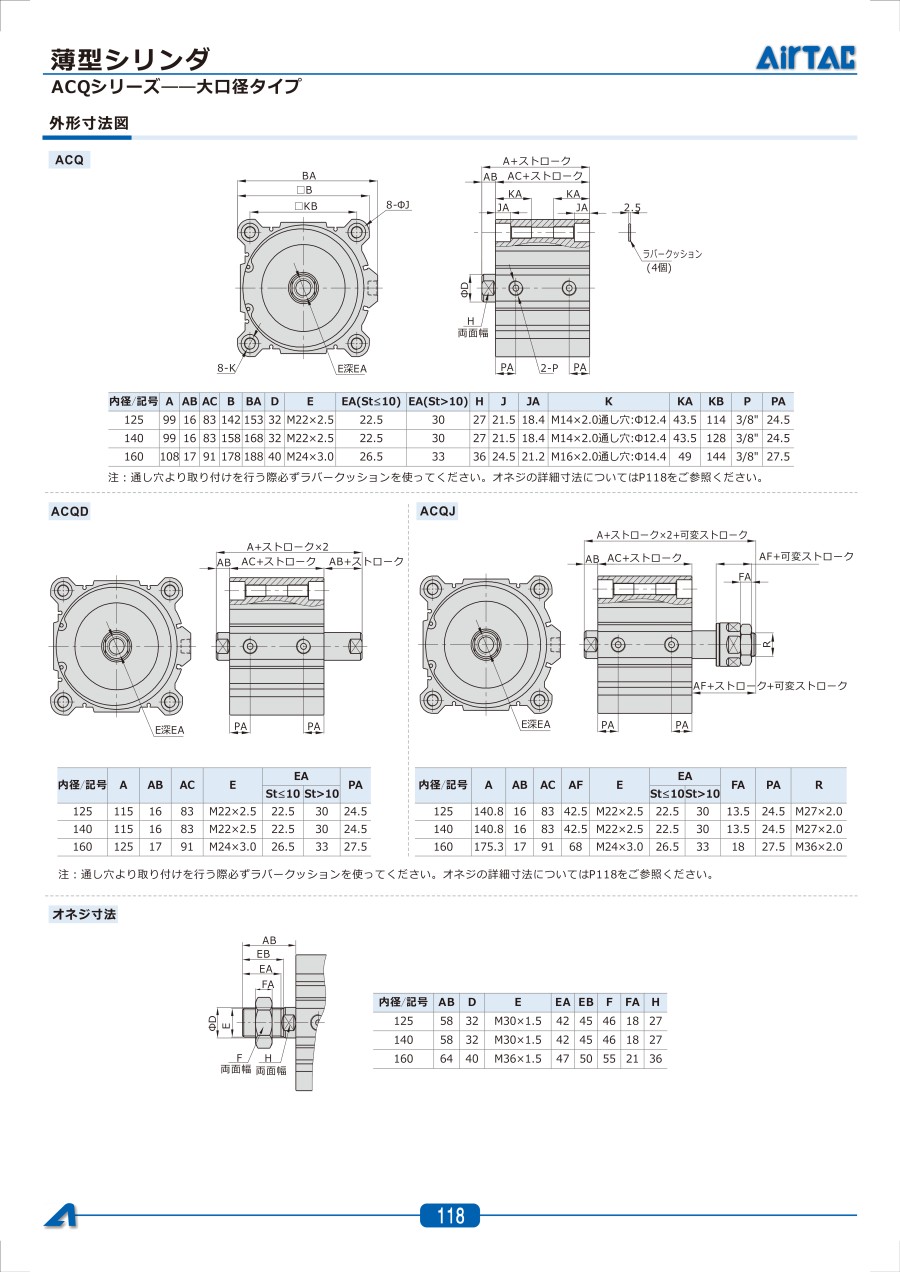

薄型シリンダ ACQシリーズ（大口径タイプ）の仕様

薄型シリンダ ACQシリーズ（大口径タイプ）イメージ

内径（mm）	125	140	160
作動方式	複動形
使用流体	空気（40μm以上のフイルタにて濾過した空気をご使用ください）
使用圧カ範囲	0.05～1.0Mpa（7～145psi）
保証耐圧力	1.5Mpa（215psi）
周囲温度および使用流体温度	-20～80℃
使用ピス卜ン速度m/s	30～500
スト口ーク長さ許容差mm	0～+1.4
クッション	ラバークッション
配管接続ロ径（1）	3/8"

（1）ポートねじはPT種類が選択可能。

型番リスト

表示件数

型番

ACQD-125X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S

ACQD-125X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S-B

ACQD-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S

ACQD-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S-B

ACQD-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S

ACQD-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]-S-B

ACQJ-125X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S

ACQJ-125X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S-B

ACQJ-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S

ACQJ-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S-B

ACQJ-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S

ACQJ-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]-[10,20,30,40,50,75,100]-S-B

ACQS-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]

ACQS-140X[10,20,30,40,50,75,100,125,150,175,200,250,300]-B

ACQS-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]

ACQS-160X[10,20,30,40,50,75,100,125,150,175,200,250,300]-B

種類

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

ロッド作動方式

本体形状

付加機能

環境・用途

周囲及び使用流体温度

(℃)

エンドロック

バルブ

使用圧力

(MPa)

磁石

配管接続口径

ロッド先端ネジ種類

可変ストローク

最小発注数量

薄型シリンダ

10 ～ 300

125

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

1個

薄型シリンダ

10 ～ 300

125

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

1個

薄型シリンダ

10 ～ 300

140

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

1個

薄型シリンダ

10 ～ 300

140

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

1個

薄型シリンダ

10 ～ 300

160

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

1個

薄型シリンダ

10 ～ 300

160

複動形

[両ロッド] 両ロッド

[角形] 角形

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

1個

薄型シリンダ

10 ～ 300

125

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

10mm / 20mm / 30mm / 40mm / 50mm / 75mm / 100mm

1個

薄型シリンダ

10 ～ 300

125

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

10mm / 20mm / 30mm / 40mm / 50mm / 75mm / 100mm

1個

薄型シリンダ

10 ～ 300

140

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

10mm / 20 / 30 / 40 / 50 / 75 / 100mm

1個

薄型シリンダ

10 ～ 300

140

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

10mm / 20 / 30 / 40 / 50 / 75 / 100mm

1個

薄型シリンダ

10 ～ 300

160

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

メネジ

10mm / 20mm / 30mm / 40mm / 50mm / 75mm / 100mm

1個

薄型シリンダ

10 ～ 300

160

複動形

[両ロッド] 両ロッド可変ストローク形

[角形] 角形

標準 / ストローク調整付

標準

-20～80

なし

0.05～1

あり

PT3/8"

オネジ

10mm / 20mm / 30mm / 40mm / 50mm / 75mm / 100mm

1個

薄型シリンダ

10 ～ 300

140

複動形

片ロッド

[角形] 角形

標準

-20～80

0.05～1

あり

PT3/8"

メネジ

1個

薄型シリンダ

10 ～ 300

140

複動形

片ロッド

[角形] 角形

標準

-20～80

0.05～1

あり

PT3/8"

オネジ

1個

薄型シリンダ

10 ～ 300

160

複動形

片ロッド

[角形] 角形

標準

-20～80

0.05～1

あり

PT3/8"

メネジ

1個

薄型シリンダ

10 ～ 300

160

複動形

片ロッド

[角形] 角形

標準

-20～80

0.05～1

あり

PT3/8"

オネジ

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目

詳細情報

基本情報

基本情報

薄型で省スペース設計のシリンダ。
【特長】
・JIS標準。
・シリンダの内径は研削処理をしているので、耐摩耗で耐久性を持つ。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・大口径で使用できるタイプ。
・C形止め輪でボディーと両側カバーを固定し、安全性向上。
・貯油機能、コンパクト設計。
・設置スペースのコンパクト化が可能。
【用途】
・標準シリンダーに比べ、装置の省スペース化に貢献できる。
・センサースイッチの取付もしやすく様々な状況・ワークに対応することができる。
・大口径が必要な際はこちらの商品が最適。

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

カタログ

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。
AirTAC（エアタック）
薄型シリンダ ACQシリーズ
JIS標準の薄型シリンダです。薄型で省スペースでの使用が可能です。
AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

薄型シリンダ ACQシリーズ（大口径タイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qクッションタイプは何ですか？

クッションタイプはラバークッションになります。

この商品を見た人は、こんな商品も見ています

	今見ている商品薄型シリンダ ACQシリーズ（大口径タイプ）	薄型シリンダ ACQシリーズ（ロングストローク形）	薄型シリンダ	ロック付プレートシリンダ MLUシリーズ	バルブ付薄形シリンダガイドロッド形 CVQMシリーズ	【在庫品】薄型シリンダ ACQシリーズ
メーカー	AirTAC（エアタック）	AirTAC（エアタック）	ミスミ	SMC	SMC	AirTAC（エアタック）
通常価格	-	-	3,110円 -	22,259円 -	14,104円 -	1,320円 -
通常出荷日	12日目	9日目〜	在庫品1日目	19日目	19日目	在庫品1日目〜
ポートねじ種類	PT	PT	-	-	-	-
