ギヤードモータ GM-SSYシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 32,132円～307,256円特別価格
- 税込単価
- 35,345円～337,982円特別価格
【特長】・優れたインバータ駆動特性。・最適スーパーヘリクロスギヤ設計による滑ら...
詳細情報を確認する- 相数
- 三相
- 電圧【AC】
- 200
- 保護等級
- 屋内形（IP44相当）
- 軸
- 中空軸
ご注意
- 三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
商品情報

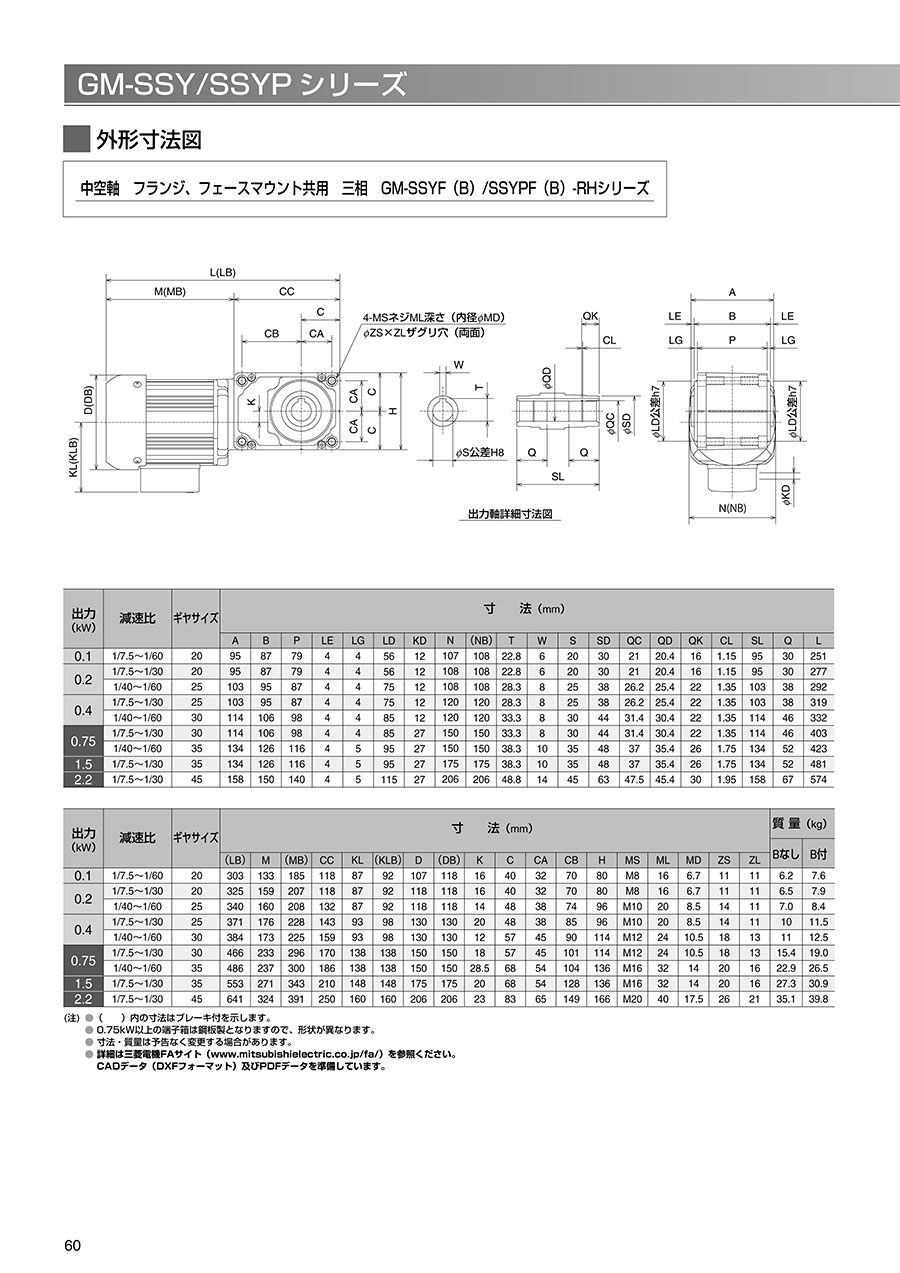

外形図
製品仕様
製品仕様
| 項目 | シリーズ名 | |
|---|---|---|
| GM-SSYシリーズ | GM-SSYPシリーズ | |
| 出力 | 0.1～0.4kW | 0.75～2.2kW |
| 極数 | 4P | |
| 相数 | 三相 | |
| 電圧 | 200／200／220V | |
| 周波数 | 50／60／60Hz | |
| 減速比 | 1/7.5～1/60（機種構成表参照） | |
| 定格 | 連続 | |
| 耐熱クラス | 120（E） | 130（B） |
| 始動方法 | 直入れ | |
| 外被構造 | 全閉外扇形（0.1kWのみ全閉自冷形） | |
| 保護構造 | 屋内形（IP44相当） | |
| 出力軸 | 中空軸（ホローシャフト） | |
| 取付方式 | フランジ、フェースマウント共用 | |
| 取付方向 | 取付自在 | |
| 設置場所 | 屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） | |
| 周囲温度 | -15～+40℃（凍結なきこと） | |
| 周囲湿度 | 90%RH以下 | |
| 標高 | 海抜1,000m以下 | |
| 振動 | 常時4.9m/s2、瞬時9.8m/s2以下 | |
| ブレーキ形式 | 直流スプリング制動 | |
| 適用規格 | JEC、JEM | |
| 潤滑方式 | グリース潤滑（タフリックスグリースGM充填） | グリース潤滑（パイロノックユニバーサル（SH）充填） |
| 塗装色 | シルバー（マンセルN6.0相当） | |
| 付属品 | 出力軸保護カバー、特殊座金 | |
■三菱インバータとの組合せにより標準品で広い定トルク範囲を実現
| シリーズ名 | 出力（kW） | 定トルク範囲（Hz） | |
|---|---|---|---|
| アドバンスト磁束ベクトル制御 | V/F制御 | ||
| GM-SSY | 0.1～0.4 | 3～60 | 40～60 |
| GM-SSYP | 0.75～2.2 | 6～60 | |
■取付方式の共用
- フランジ取付の場合
六角穴付ボルトM8を使用
（付属の特殊座金を必ずご使用ください）
※ボルト穴径がJIS1級のため取付寸法にご注意願います。 - フェースマウント取付の場合
ボルトサイズM10を使用
例）0.4kW 1/30
規格表
（注）
- （ ）内の寸法はブレーキ付を示します。
- 0.75kW以上の端子箱は鋼板製となりますので、形状が異なります。
- 寸法・質量は予告なく変更する場合があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,914円 ( 37,305円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
32,132円 ( 35,345円 ) | 11日目 |
35,604円 ( 39,164円 ) | 11日目 |
35,604円32,755円 ( 36,031円 ) | 11日目 |
40,900円 ( 44,990円 ) | 11日目 |
37,549円 ( 41,304円 ) | 11日目 |
34,114円 ( 37,525円 ) | 在庫品1日目当日出荷可能 |
35,889円 ( 39,478円 ) | 11日目 |
35,889円33,017円 ( 36,319円 ) | 11日目 |
34,114円 ( 37,525円 ) | 11日目 |
34,958円 ( 38,454円 ) | 11日目 |
35,889円 ( 39,478円 ) | 11日目 |
39,522円 ( 43,474円 ) | 11日目 |
39,522円 ( 43,474円 ) | 11日目 |
45,426円 ( 49,969円 ) | 11日目 |
55,501円 ( 61,051円 ) | 11日目 |
52,703円 ( 57,973円 ) | 11日目 |
52,703円47,432円 ( 52,175円 ) | 11日目 |
52,703円47,432円 ( 52,175円 ) | 11日目 |
50,095円 ( 55,105円 ) | 11日目 |
52,703円 ( 57,973円 ) | 11日目 |
50,095円 ( 55,105円 ) | 在庫品1日目当日出荷可能 |
54,914円49,422円 ( 54,364円 ) | 11日目 |
52,199円 ( 57,419円 ) | 11日目 |
66,897円 ( 73,587円 ) | 11日目 |
52,642円 ( 57,906円 ) | 11日目 |
50,850円 ( 55,935円 ) | 11日目 |
50,850円 ( 55,935円 ) | 11日目 |
50,850円 ( 55,935円 ) | 11日目 |
50,850円 ( 55,935円 ) | 11日目 |
50,852円 ( 55,937円 ) | 11日目 |
48,335円 ( 53,169円 ) | 11日目 |
54,214円 ( 59,635円 ) | 11日目 |
54,214円 ( 59,635円 ) | 11日目 |
61,800円 ( 67,980円 ) | 11日目 |
57,847円 ( 63,632円 ) | 11日目 |
54,988円 ( 60,487円 ) | 11日目 |
54,989円 ( 60,488円 ) | 11日目 |
54,988円 ( 60,487円 ) | 11日目 |
54,988円 ( 60,487円 ) | 11日目 |
54,988円 ( 60,487円 ) | 11日目 |
54,988円 ( 60,487円 ) | 11日目 |
62,834円 ( 69,117円 ) | 11日目 |
62,834円 ( 69,117円 ) | 11日目 |
67,339円 ( 74,073円 ) | 11日目 |
84,401円75,960円 ( 83,556円 ) | 11日目 |
81,465円 ( 89,612円 ) | 11日目 |
81,466円 ( 89,613円 ) | 11日目 |
81,466円 ( 89,613円 ) | 11日目 |
81,465円 ( 89,612円 ) | 11日目 |
81,465円 ( 89,612円 ) | 11日目 |
81,465円 ( 89,612円 ) | 11日目 |
83,073円 ( 91,380円 ) | 11日目 |
83,074円 ( 91,381円 ) | 11日目 |
94,109円 ( 103,520円 ) | 11日目 |
詳細情報
基本情報
【特長】
・優れたインバータ駆動特性。
・最適スーパーヘリクロスギヤ設計による滑らかな動力伝達により、従来品に比べより低騒音化が実現しました。
・超小型化を実現。
・出力軸からケース端面寸法（C寸法）を限りなく小さくしましたので小形機械への装着も容易です。
・ギヤケースの上側端面はモータ部より上部にあるため余分な干渉がありません。
・フランジ取付とフェースマウント取付の両方を可能とした構造です。機種を変更せずに装置側との連結方式が選べます。
