ギヤードモータ GM-SHYシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 25,174円～372,983円特別価格
- 税込単価
- 27,691円～410,281円特別価格
【特長】・スーパーヘリクロスギヤ設計と独自の専用グリース採用により長寿命化を実...
詳細情報を確認する- 相数
- 三相
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
- 写真は代表画像となります。
未確定：候補が1,584型番あります。
商品情報

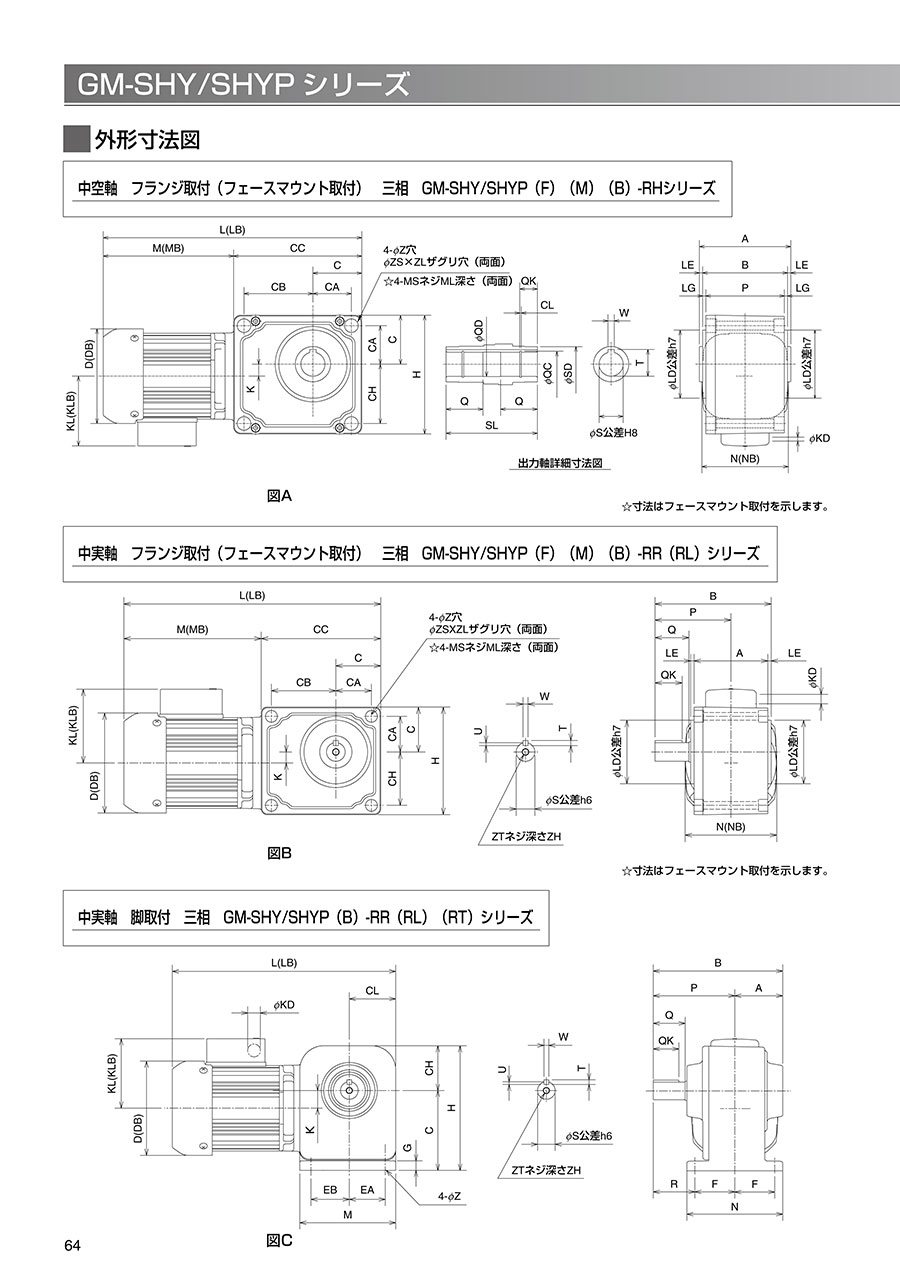

外形図
中空軸 フランジ取付（フェースマウント取付） 三相 GM-SHY／SHYP（F）（M）（B）-RHシリーズ
☆寸法はフェースマウント取付を示します。
中実軸 フランジ取付（フェースマウント取付） 三相 GM-SHY／SHYP（F）（M）（B）-RR（RL）シリーズ
☆寸法はフェースマウント取付を示します。
中実軸 脚取付 三相 GM-SHY／SHYP（B）-RR（RL）（RT）シリーズ
製品仕様
標準仕様
| シリーズ名 | GM-SHYシリーズ | GM-SHYPシリーズ | |
|---|---|---|---|
| 出力 | 0.1～0.4kW | 0.75～2.2kW | |
| 極数 | 4P | ||
| 相数 | 三相 | ||
| 電圧 | 200／200／220V | ||
| 周波数 | 50／60／60Hz | ||
| 減速比 | 1/5～1/1,440 （機種構成表参照） | 1/5～1/240 （機種構成表参照） | |
| 定格 | 連続 | ||
| 耐熱クラス | 120（E） | 130（B） | |
| 始動方法 | 直入れ | ||
| 外被構造 | 全閉外扇形（0.1kWのみ全閉自冷形） | ||
| 保護構造 | 屋内形（IP44相当） | ||
| 取付方式 | 出力軸：中実軸（軸端タップ付） | 脚取付／フェースマウント／フランジ | |
| 出力軸：中空軸（ホローシャフト） | フェースマウント／フランジ | ||
| 取付方向 | 取付自在 | ||
| 設置場所 | 屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） | ||
| 周囲温度 | -15～+40℃（凍結なきこと） | ||
| 周囲湿度 | 90%RH以下 | ||
| 標高 | 海抜1,000m以下 | ||
| 振動 | 常時4.9m/s2、瞬時9.8m/s2以下 | ||
| ブレーキ形式 | 直流スプリング制動 | ||
| 潤滑方式 | グリース潤滑（タフリックスグリースGM充填） | グリース潤滑（パイロノックユニバーサル（SH）充填） | |
| 塗装色 | シルバー（マンセルN6.0相当） | ||
| 付属品 | 中実軸：軸端キー、中空軸：出力保護カバー | ||
規格表
注）
- （ ）内の寸法はブレーキ付を示します。
- 中実軸の図は全て右軸（R）を示します。左軸（L）の場合は軸が図と勝手違いになります。
- MLは左右で値が異なります。
- 寸法・質量は予告なく変更する場合があります。
- 0.75kW以上の端子箱は鋼板製となりますので、形状が異なります。
- Kのマイナス寸法はモータ中心と出力軸中心が上下反対となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,151円 ( 29,866円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
28,742円 ( 31,616円 ) | 11日目 |
28,743円 ( 31,617円 ) | 11日目 |
34,350円 ( 37,785円 ) | 11日目 |
37,796円 ( 41,576円 ) | 11日目 |
37,796円 ( 41,576円 ) | 11日目 |
37,796円 ( 41,576円 ) | 11日目 |
41,357円 ( 45,493円 ) | 11日目 |
41,357円 ( 45,493円 ) | 11日目 |
41,357円 ( 45,493円 ) | 11日目 |
29,444円27,088円 ( 29,797円 ) | 11日目 |
29,444円 ( 32,388円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
27,024円 ( 29,726円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
31,234円 ( 34,357円 ) | 11日目 |
31,234円 ( 34,357円 ) | 11日目 |
37,028円 ( 40,731円 ) | 11日目 |
42,514円 ( 46,765円 ) | 11日目 |
42,514円 ( 46,765円 ) | 11日目 |
42,514円 ( 46,765円 ) | 11日目 |
46,319円 ( 50,951円 ) | 11日目 |
46,319円 ( 50,951円 ) | 11日目 |
46,319円 ( 50,951円 ) | 11日目 |
40,648円 ( 44,713円 ) | 11日目 |
45,427円 ( 49,970円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
42,754円 ( 47,029円 ) | 11日目 |
45,953円 ( 50,548円 ) | 11日目 |
41,114円 ( 45,225円 ) | 11日目 |
57,485円 ( 63,234円 ) | 11日目 |
69,577円 ( 76,535円 ) | 11日目 |
69,577円 ( 76,535円 ) | 11日目 |
69,577円 ( 76,535円 ) | 11日目 |
77,465円 ( 85,212円 ) | 11日目 |
77,465円 ( 85,212円 ) | 11日目 |
77,465円 ( 85,212円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
27,151円 ( 29,866円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
25,174円 ( 27,691円 ) | 11日目 |
28,742円 ( 31,616円 ) | 11日目 |
詳細情報
基本情報
【特長】
・スーパーヘリクロスギヤ設計と独自の専用グリース採用により長寿命化を実現しました。
・最適スーパーヘリクロスギヤ設計と滑らかな動力伝達により、従来品に比べより低騒音化が実現しました。
・フェースマウント取付タイプのフルシリーズ化により、さらに選択肢が拡がりました。
・減速比1/5～1/1440、豊富なラインアップからお選びいただけます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
- 写真は代表画像となります。
