SSシリーズ（配線方式：集中端子箱形） ウエット形ソレノイドバルブ
- 通常単価(税別)
- 7,675円～40,479円
- 税込単価
- 8,443円～44,527円
きわめて長寿命で、切替音が静かな高圧大容量のバルブです。【特長】・ソレノイドの...
詳細情報を確認する
商品情報
外形図
ACソレノイド:SS-G01-A**-R-C*-31
ACソレノイド:SS-G01-C**-R-C*-31
DCソレノイドおよび整流器付:SS-G01-A**-R-D/E*-31、SS-G01-C**-R-D/E*-31
ACソレノイド:SS-G03-C**-R-C*-J22、SS-G03-E**-R-C*-J22
DCソレノイドおよび整流器付:SS-G03-C**-R-D*/E*-J22
製品仕様
| - | SS-G01 | SS-G03 | |||||
|---|---|---|---|---|---|---|---|
| ACソレノイド | DCソレノイド | ACソレノイド | DCソレノイド | ||||
| 整流器内蔵形 | - | ||||||
| C* | E* | D* | C* | D* | |||
| 最高使用圧力 | P、A、Bポート | 35（25）MPa{357（255）kgf/cm2}（注1） | |||||
| 最高許容背圧 | Tポート | 21MPa{214kgf/cm2} | 16MPa{163kgf/cm2} | ||||
| 切換頻度（回/分） | 標準形 | 300 | 120 | 300 | 300 | 240 | |
| ショックレス形 | - | 120 | - | 120 | |||
| 標準 | インジケータライト | R | R | ||||
| オプション | ショックレス | - | F | - | F | ||
| サージレス | G | - | G | G | G | ||
| 手動押ボタン付 | N | N | |||||
| クイックリターン | - | Q | - | - | - | ||
| 質量（kg） | 両SOL. | 1.8 | 2.0 | 4.2 | 5.5 | ||
| 片SOL. | 1.4 | 1.5 | 3.5 | 4.1 | |||
| 使用条件 | 防塵・防水ランク | JIS C 0920 IP64（耐塵形・防まつ形） | |||||
| 周囲温度 | -20～50℃ | ||||||
| 作動油 | 温度範囲 | -20～70℃ | |||||
| 粘度範囲 | 15～300mm2/s | ||||||
| フィルトレーション | 25ミクロン以下 | ||||||
| 取付ボルト | サイズ×長さ | M5×45 4本 | M6×70 4本 （M8×70 4本） | ||||
| 締付トルク | M5 5～7N・m{51～71kgf・cm} | M6 10～13N・m{102～133kgf・cm} （M8 20～25N・m{204～255kgf・cm}） | |||||
注）1.最高使用圧はバルブ形式により異なります。
2.取付ボルトは強度区分12.9相当品を使用ください。
3.01サイズは取付ボルトを付属していません。
4.03サイズは取付ボルト及びスペーサを付属しています。
モジュラーバルブ等を積層し、付属の取付ボルトを使用しない場合でもネジの適正な勘合長さを確保するため、スペーサをバルブに取付けご使用ください。
01サイズ断面構造図
01サイズ部品構成表
| 品番 | 部品名称 | 品番 | 部品名称 |
|---|---|---|---|
| 1 | ボディ | 11 | ロッド |
| 2 | プラグ | 12 | ソレノイドガイド |
| 3 | スプール | 13 | ソレノイドコイル |
| 4 | リテーナA | 14 | パッキン |
| 5 | リテーナB | 15 | 端子箱キット |
| 6 | リテーナC | 16 | ネームプレート |
| 7 | スペーサ | 17 | Oリング |
| 8 | スプリングA | 18 | Oリング |
| 9 | スプリングC | 19 | Oリング |
| 10 | ナット | 20 | Oリング |
03サイズ断面構造図
03サイズ部品構成表
| 品番 | 部品名称 | 品番 | 部品名称 |
|---|---|---|---|
| 1 | ボディ | 11 | ソレノイドコイル |
| 2 | プラグ | 12 | パッキンB |
| 3 | スプール | 13 | コイルケース |
| 4 | リテーナ | 14 | コイルヨーク |
| 5 | リテーナB | 15 | 端子箱キット |
| 6 | スペーサ | 16 | ネー厶プレート |
| 7 | スプリング | 17 | Oリング |
| 8 | ナット | 18 | Oリング |
| 9 | ロッド | 19 | Oリング |
| 10 | ソレノイドガイド | 20 | Oリング |
規格表
ACソレノイド:SS-G03-C**-R-C*-J22、SS-G03-E**-R-C*-J22
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,675円 ( 8,443円 ) | 89日目 |
22,649円 ( 24,914円 ) | 在庫品1日目当日出荷可能 |
22,649円 ( 24,914円 ) | 在庫品1日目当日出荷可能 |
23,433円 ( 25,776円 ) | 5日目 |
29,948円 ( 32,943円 ) | 5日目 |
30,069円 ( 33,076円 ) | 4日目 |
39,367円 ( 43,304円 ) | 89日目 |
40,479円 ( 44,527円 ) | 5日目 |
38,449円 ( 42,294円 ) | 5日目 |
36,431円 ( 40,074円 ) | 5日目 |
38,262円 ( 42,088円 ) | 5日目 |
詳細情報
基本情報

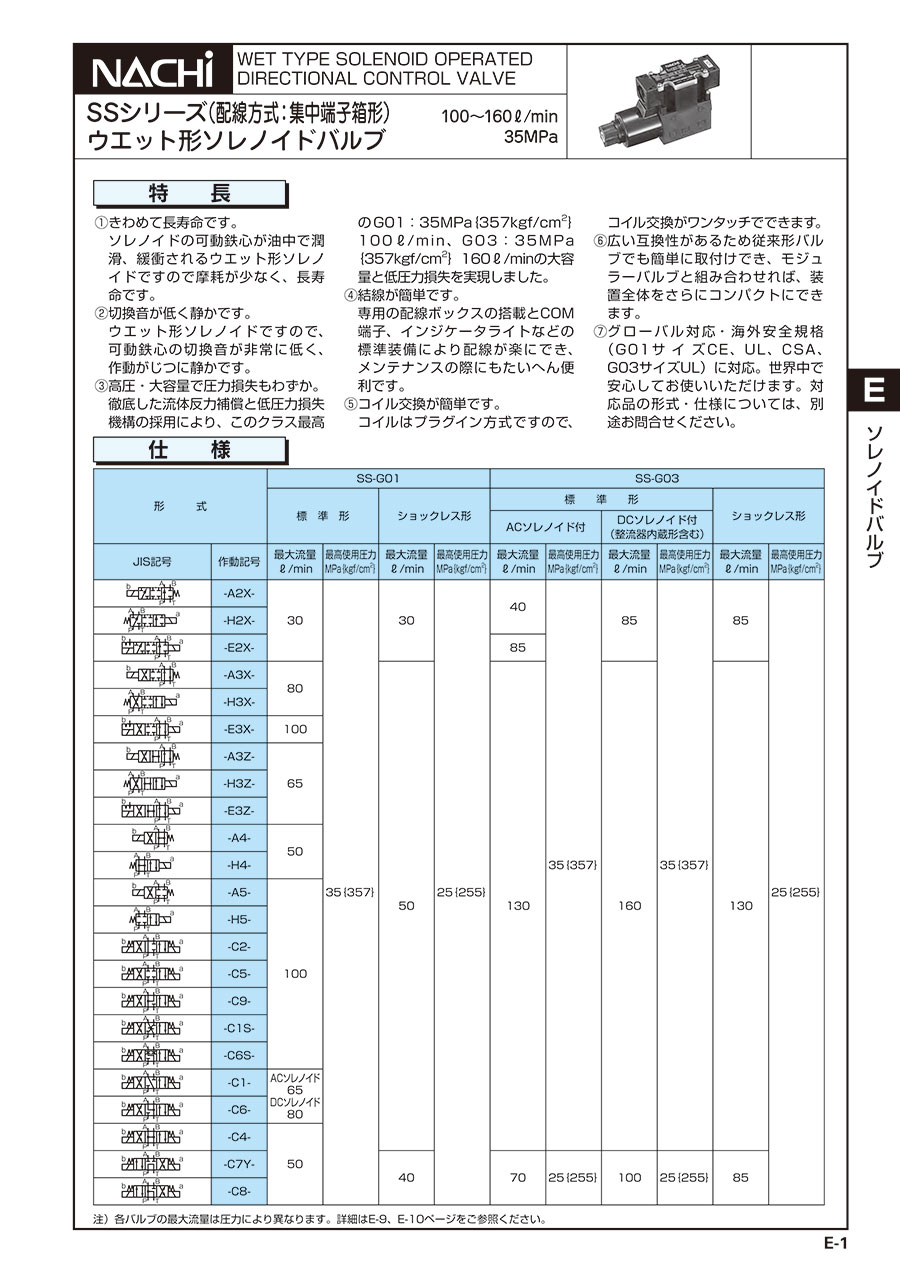

きわめて長寿命で、切替音が静かな高圧大容量のバルブです。
【特長】
・ソレノイドの可動鉄心が油中で潤滑、緩衝されるウエット形ソレノイドですので摩耗が少なく、長寿命です。
・切換音が低く静かです。
・ウエット形ソレノイドですので、可動鉄心の切換音が非常に低く、作動がじつに静かです。
・高圧・大容量で圧力損失もわずか。
・徹底した流体反力補償と低圧力損失機構の採用により、このクラス最高の大容量と低圧力損失を実現しました。
・結線が簡単です。
・コイル交換が簡単です。
