ライトアングル チェックバルブ
- 通常単価(税別)
- 10,530円
- 税込単価
- 11,583円
油の流れ方向を90°転換するチェックバルブです。【特長】・ライトアングルタイプ...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる

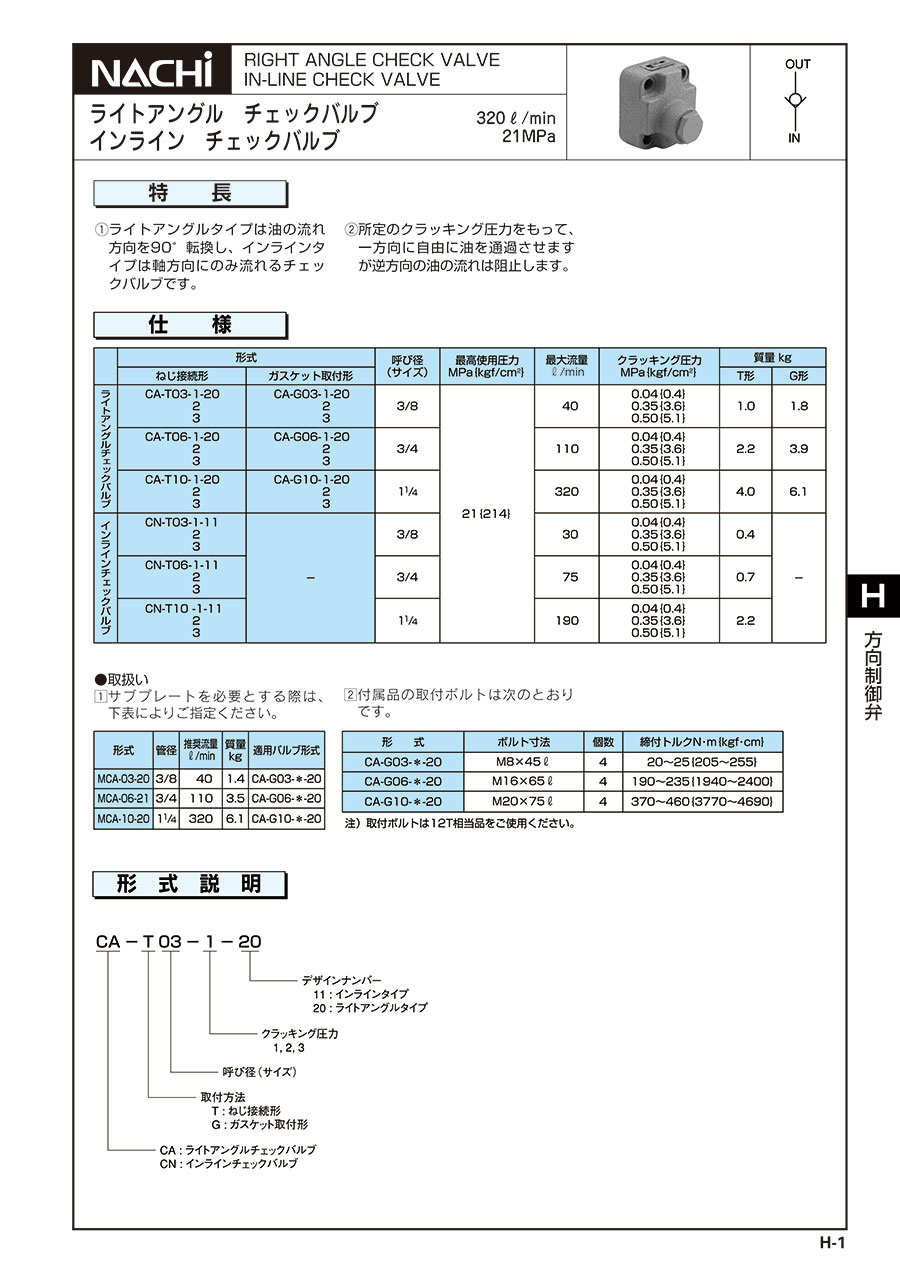

CA-T06-1-20の仕様・寸法情報
種類
油圧逆止弁
最高使用圧力(範囲)(MPa)
16.1～21
最大流量(ℓ/min)
110
接続の種類
インライン
呼びサイズ
3/4
最高使用圧力(MPa)
21
クラッキング圧力(MPa)
0.04
取付形式
ねじ接続形
デザインナンバー
20
-
-
商品情報
外形図
製品仕様
- ねじ接続形
| 呼び径 （サイズ） | 最高使用圧力 MPa｛kgf/cm2｝ | 最大流量 L/min | クラッキング圧力 MPa｛kgf/cm2｝ | 質量kg |
|---|---|---|---|---|
| T形 | ||||
| 3/4 | 21｛214｝ | 110 | 0.04｛0.4｝ | 2.2 |
規格表
| 型番 | LA | HA | HB | HC | HD | DA | DB | Q |
|---|---|---|---|---|---|---|---|---|
| CA-T06-※-20 | 72 | 106 | 96 | 55 | 10 | 60 | 45 | 3/4 |
詳細情報
基本情報
油の流れ方向を90°転換するチェックバルブです。
【特長】
・ライトアングルタイプは油の流れ方向を90゜転換し、インラインタイプは軸方向にのみ流れるチェックバルブです。
・所定のクラッキング圧力をもって、一方向に自由に油を通過させますが逆方向の油の流れは阻止します
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ライトアングル チェックバルブの型番CA-T06-1-20のページです。
型番CA-T06-1-20に関する仕様情報を記載しております。
