メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
最大流量(ℓ/min)
~mm- 50
- 100
ISO4401ポート種類
クラッキング圧力(MPa)
~mm- 0.2
- 0.5
ショック防止機構
~mm- 有
- 無
デザインナンバー
~mm- 21
- 50
タイプ
~mm出荷日
- すべて
- 5日以内
- 68日以内
パイロットチェックモジュラーバルブ
- 通常単価(税別)
- 14,677円～28,230円
- 税込単価
- 16,145円～31,053円
【特長】・アクチュエータの自走防止、位置保持などに使用するパイロットチェックバ...
詳細情報を確認する
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
OCP-G01-**-（F）-21／OPH-G03-**-（D）-J50

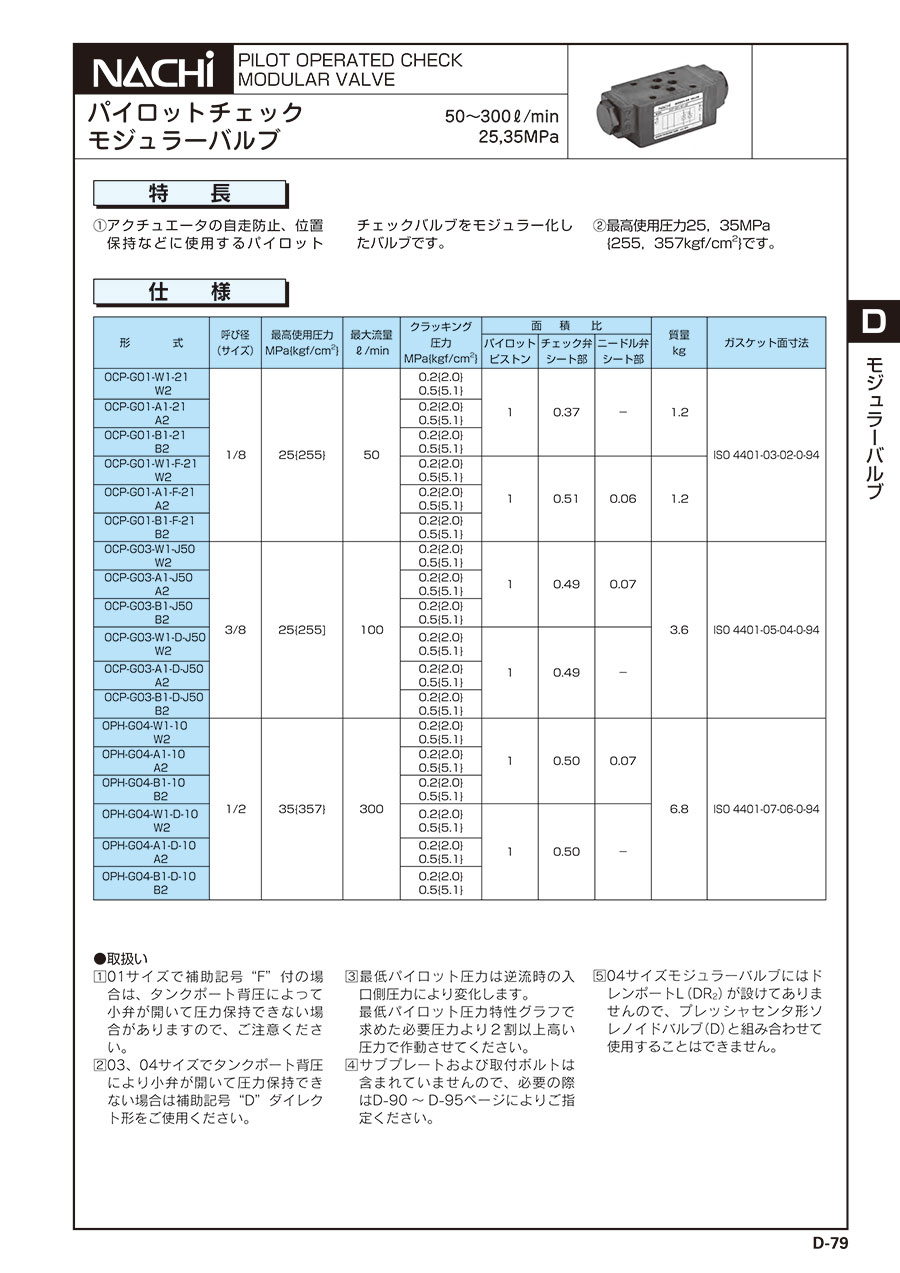

製品仕様
| 型番 | 呼び径 （サイズ） | 最高使用圧力 MPa｛kgf/cm2｝ | 最大流量 L/min | クラッキング圧力 MPa｛kgf/cm2｝ |
|---|---|---|---|---|
| OCP-G01-W1-21 | 1/8 | 25｛255｝ | 50 | 0.2｛2.0｝ |
| OCP-G01-B1-21 | ||||
| OCP-G01-A1-F-21 | ||||
| OPH-G04-B2-10 | 1/2 | 35｛357｝ | 300 | 0.5｛5.1｝ |
| 型番 | 面積比 | 質量 kg | ガスケット面寸法 | ||
|---|---|---|---|---|---|
| パイロットピストン | チェック弁シート部 | ニードル弁シート部 | |||
| OCP-G01-W1-21 | 1 | 0.37 | - | 1.2 | ISO 4401-03-02-0-94 |
| OCP-G01-B1-21 | - | ||||
| OCP-G01-A1-F-21 | 0.51 | 0.06 | |||
| OPH-G04-B2-10 | 1 | 0.50 | 0.07 | 6.8 | ISO 4401-07-06-0-94 |
選定サポート情報
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,819円 ( 18,501円 ) | 5日目 |
14,677円 ( 16,145円 ) | 5日目 |
16,773円 ( 18,450円 ) | 68日目 |
28,230円 ( 31,053円 ) | 5日目 |
パイロットチェックモジュラーバルブのレビュー
この商品のレビューはありません
