不二越

01サイズバランスタイプレデューシングモジュラーバルブ

カタログ |

通常単価(税別): 32,442円

税込単価: 35,686円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

【特長】・一部の回路を主回路より低い圧力で使用する場合のバルブをモジュラー化し...

種類
減圧弁
圧力計取付口呼び径
1/8
最大流量 (L/min)
40
最高使用圧力 (MPa)
25
制御ポート
Pポート
圧力調整範囲 (MPa)
0.15～3.5
デザインナンバー
20
ハンドル
無

OGB-G01-PC-20

閲覧中の商品と併せてご検討ください

OGB-G01-PC-20の仕様・寸法情報

種類

減圧弁

圧力計取付口呼び径

1/8

最大流量(L/min)

最高使用圧力(MPa)

制御ポート

Pポート

圧力調整範囲(MPa)

0.15～3.5

デザインナンバー

ハンドル

無

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	呼び径（サイズ）	最高使用圧力 MPa{kgf/cm²}	最大流量 L/min	圧力調整範囲 MPa{kgf/cm²}	質量 kg	ガスケット面寸法
OGB-G01-PC-20	1/8	25 {255}	40	0.15～3.5{1.5～35.7}	1.9	ISO 4401-03-02-0-94

断面構造図

部品構成表

品番	部品名称
1	ボディ
2	スプール
3	ポペット
4	シート
5	ブッシング
6	リテーナ
7	ブッシング
8	スプリング
9	スプリング
10	プレート
11	スクリュウ
12	ナット
13	プラグ
14	プラグ
15	Oリング
16	Oリング
17	Oリング
18	Oリング
19	Oリング
20	ノブ
21	ナット
22	スクリュウ
23	チョーク

型番リスト

表示件数

型番

OGB-G01-PC-20

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

32,442円

( 35,686円 )

5日目

詳細情報

基本情報

基本情報

【特長】
・一部の回路を主回路より低い圧力で使用する場合のバルブをモジュラー化したバルブです。
・1次側主回路の圧力が変動しても、減圧された2次側圧力は調整された一定圧力を保持します。
・ダイレクト形にくらべ、圧力-流量特性にすぐれ、低圧制御領域での流量がアップしました。
・最高使用圧力25MPa｛255kgf/cm²｝です。

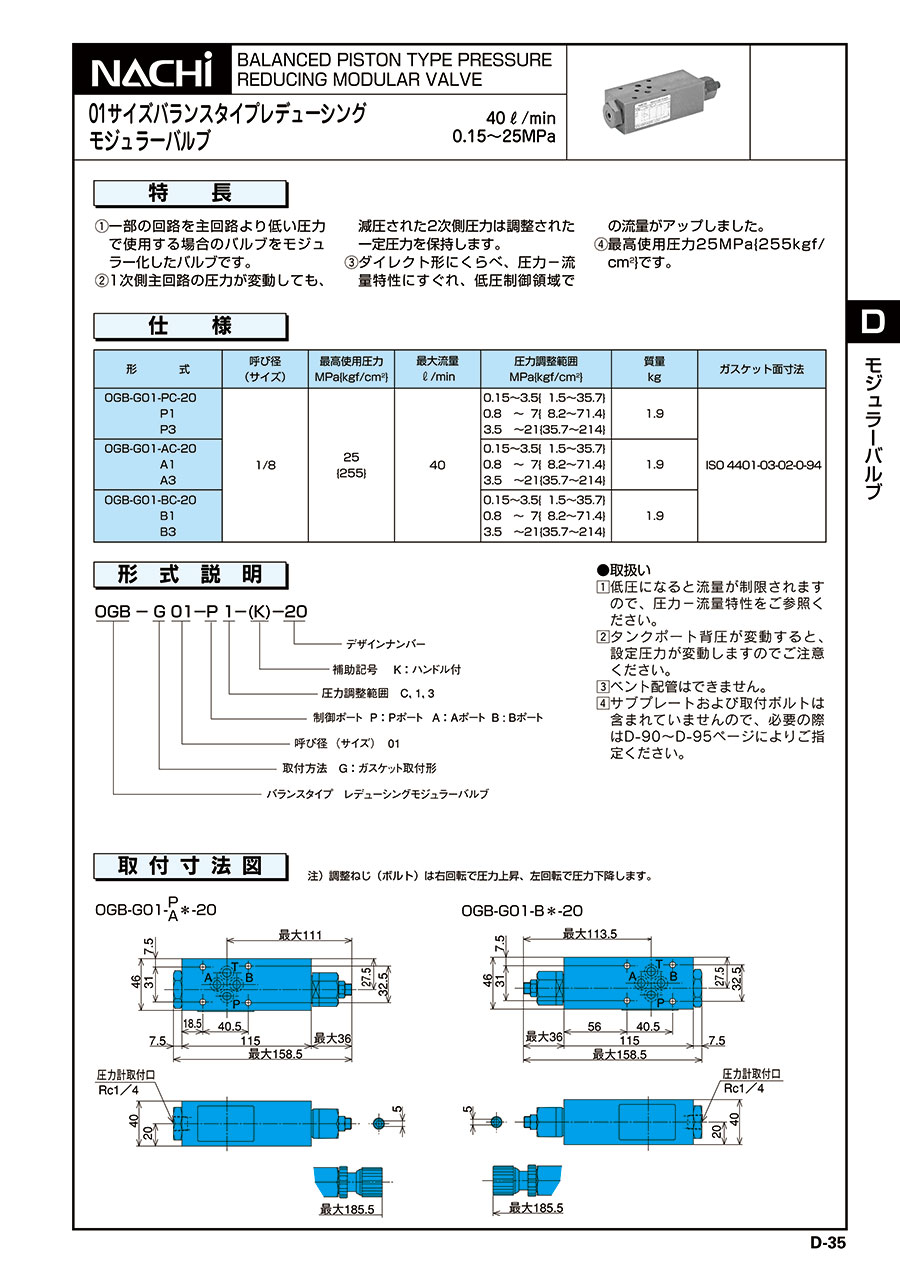

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

01サイズバランスタイプレデューシングモジュラーバルブの型番OGB-G01-PC-20のページです。型番OGB-G01-PC-20に関する仕様情報を記載しております。
