小形・多機能パワー増幅器
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 30,018円～56,740円特別価格
- 税込単価
- 33,020円～62,414円特別価格
【特長】・HIC（ハイブリッドIC）の先端技術を採用、小形で多機能なパワー増幅...
詳細情報を確認する- 種類
- 増幅器
- 電源電圧
- DC24V
- 調整ボリューム
- 1回転トリマ
未確定：候補が2型番あります。
商品情報
外形図
EDA-PD1-NWZ-D2-11
EDC-PC6-AWZ-D2-20

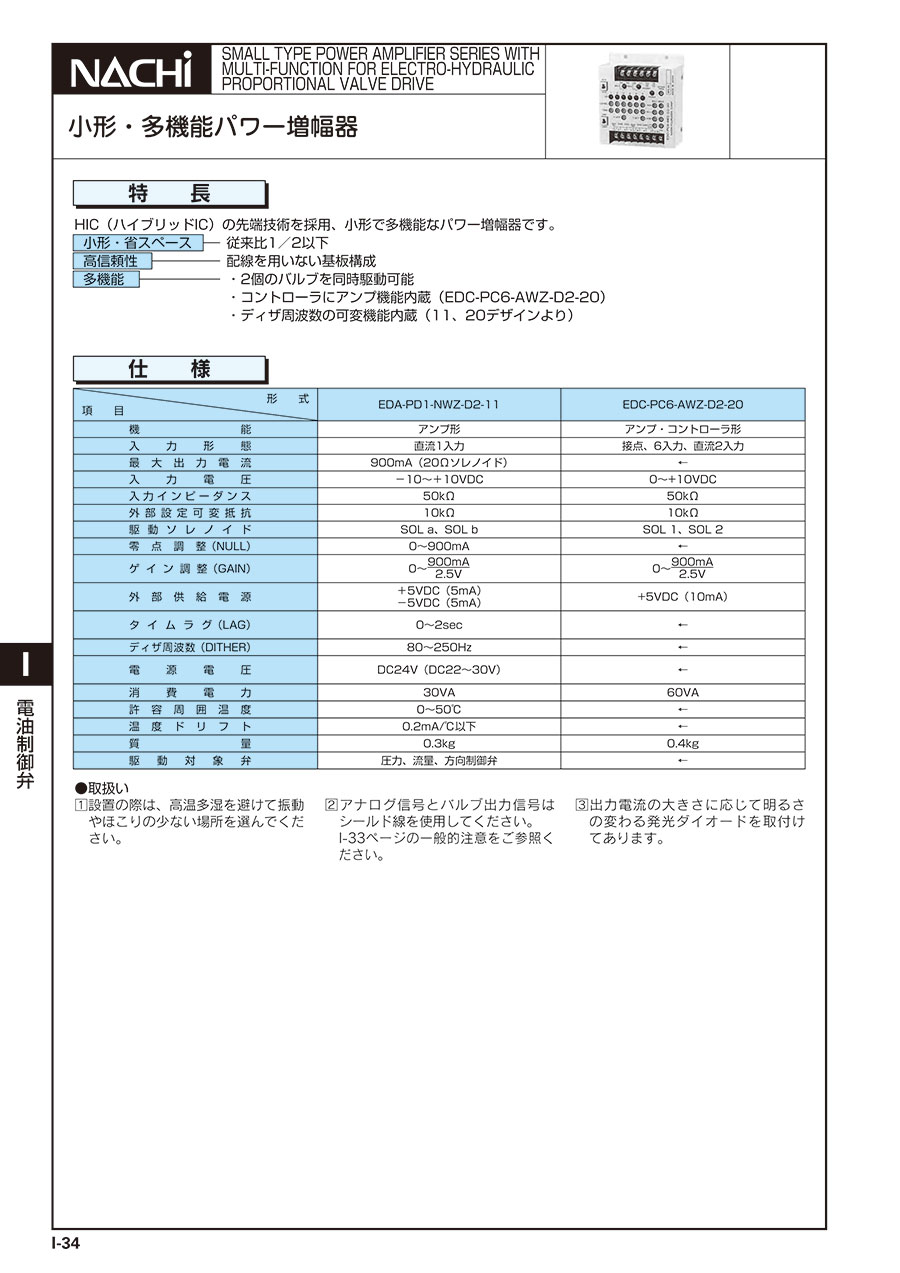

製品仕様
| 型番 | EDA-PD1-NWZ-D2-11 | EDC-PC6-AWZ-D2-20 |
|---|---|---|
| 機能 | アンプ形 | アンプ・コントロ-ラー形 |
| 入力形態 | 直流1入力 | 接点、6入力、直流2入力 |
| 最大出力電流 | 900mA（20Ωソレノイド） | |
| 入力電圧 | -10～+10VDC | 0～+10VDC |
| 入力インピーダンス | 50kΩ | 50kΩ |
| 外部設定可変抵抗 | 10kΩ | 10kΩ |
| 駆動ソレノイド | SOL a、SOL b | SOL 1、SOL 2 |
| 零点調整（NULL） | 0～900mA | |
| ゲイン調整（GAIN） | 0～900mA/2.5V | 0～900mA/2.5V |
| 外部供給電源 | +5VDC（5mA） -5VDC（5mA） | +5VDC（10mA） |
| タイムラグ（LAG） | 0～2sec | |
| ディザ周波数（DITHER） | 80～250Hz | |
| 電源電圧 | DC24V（DC22～30V） | |
| 消費電力 | 30VA | 60VA |
| 許容周囲温度 | 0～+50℃ | |
| 温度ドリフト | 0.2mA/℃以下 | |
| 質量 | 0.3kg | 0.4kg |
| 駆動対象弁 | 圧力、流量、方向制御弁 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,018円 ( 33,020円 ) | 在庫品1日目当日出荷可能 |
56,740円51,066円 ( 56,173円 ) | 4日目 |
詳細情報
基本情報
【特長】
・HIC（ハイブリッドIC）の先端技術を採用、小形で多機能なパワー増幅器です。
・小形・省スペース従来比1／2以下。
・高信頼性 配線を用いない基板構成。
・多機能 ・2個のバルブを同時駆動可能。
・コントローラにアンプ機能内蔵（EDC-PC6-AWZ-D2-20）。
・ディザ周波数の可変機能内蔵（11、20デザインより）。
