センサブラケット フレキシブル ステンレス/XYジョイント XYフリージョイント
- 通常単価(税別)
- 4,115円～4,674円
- 税込単価
- 4,527円～5,141円
通常出荷日：5日目
主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【特長】・コンビネーション...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

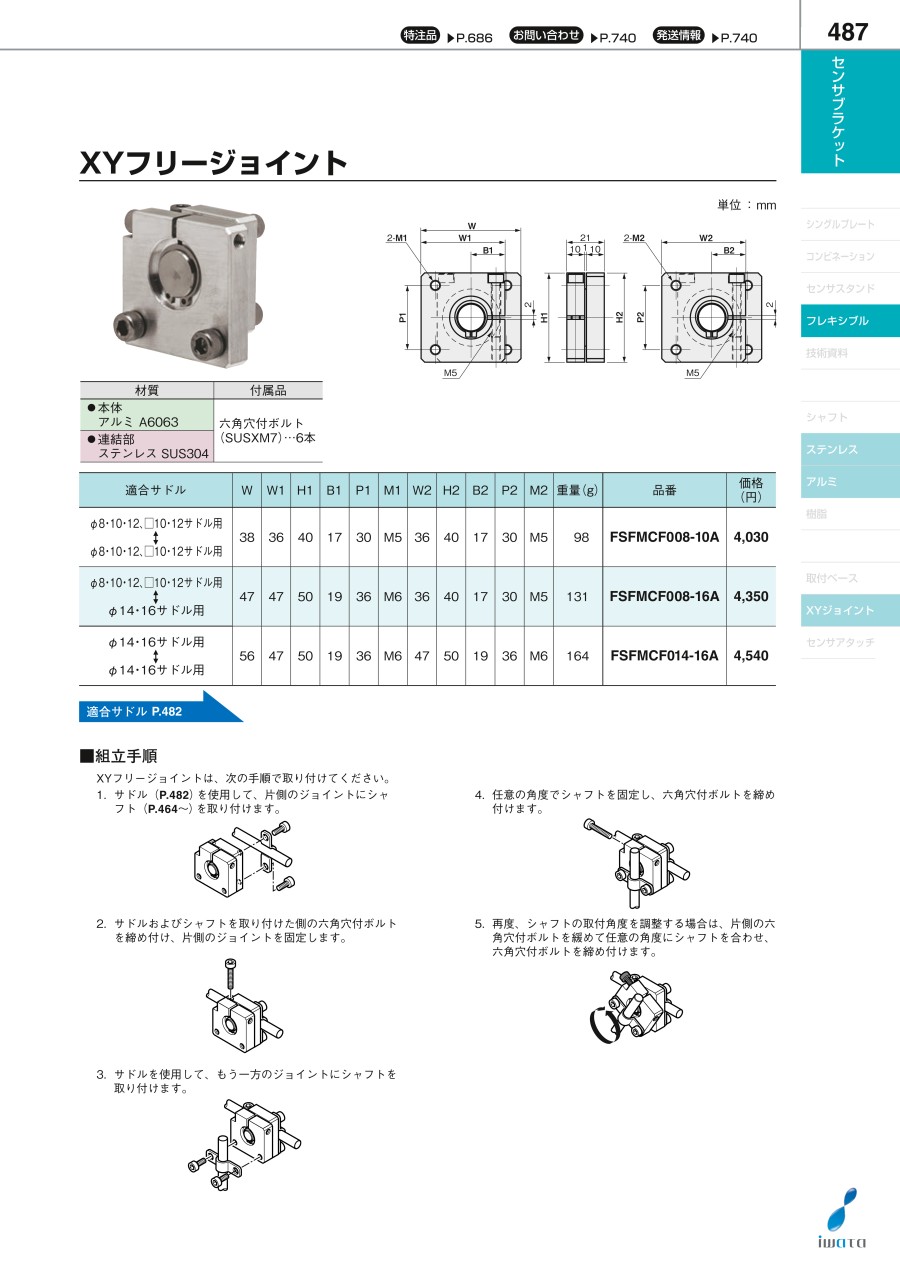

外形図
単位：mm
製品仕様
| 材質 | 付属品 |
|---|---|
| 六角穴付ボルト（SUSXM7）…6本 |
規格表
| 型番 | 適合サドル | W | W1 | H1 | B1 | P1 | M1 | W2 | H2 | B2 | P2 | M2 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSFMCF008-10A | φ8・10・12、□10・12サドル用 | φ8・10・12、□10・12サドル用 | 38 | 36 | 40 | 17 | 30 | M5 | 36 | 40 | 17 | 30 | M5 | 98 |
| FSFMCF008-16A | φ8・10・12、□10・12サドル用 | φ14・16サドル用 | 47 | 47 | 50 | 19 | 36 | M6 | 36 | 40 | 17 | 30 | M5 | 131 |
| FSFMCF014-16A | φ14・16サドル用 | φ14・16サドル用 | 56 | 47 | 50 | 19 | 36 | M6 | 47 | 50 | 19 | 36 | M6 | 164 |
使用例
組立手順
1. サドルを使用して、片側のジョイントにシャフトを取り付けます。
4. 任意の角度でシャフトを固定し、六角穴付ボルトを締め付けます。
2. サドルおよびシャフトを取り付けた側の六角穴付ボルトを締め付け、片側のジョイントを固定します。
5. 再度、シャフトの取付角度を調整する場合は、片側の六角穴付ボルトを緩めて任意の角度にシャフトを合わせ、六角穴付ボルトを締め付けます。
3. サドルを使用して、もう一方のジョイントにシャフトを取り付けます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,115円 ( 4,527円 ) | 5日目 |
4,485円 ( 4,934円 ) | 5日目 |
4,674円 ( 5,141円 ) | 5日目 |
