センサブラケット フレキシブル MKシャフト
- 通常単価(税別)
- 1,315円～3,098円
- 税込単価
- 1,447円～3,408円
主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【...
詳細情報を確認する未確定：候補が24型番あります。
商品情報
外形図
単位：mm
製品仕様
材質／表面処理
- ノーマルステンレス SUS304
- ハイグリップステンレス SUS304／サンドブラスト仕上げ
寸法公差表
| φD、□S | 公差 |
|---|---|
| φ12、□10 | 0 -0.09 |
| φ14、□12 | 0 -0.11 |
規格表
| 型番 | φD | □S | L | 重量（g） | 適合ジョイントサイズ | |
|---|---|---|---|---|---|---|
| ノーマル | ハイグリップ | |||||
| FSMK100-12S | FSMK100-12SH | 12 | 10 | 100 | 78 | φ12、□10 |
| FSMK150-12S | FSMK150-12SH | 150 | 120 | |||
| FSMK200-12S | FSMK200-12SH | 200 | 159 | |||
| FSMK250-12S | FSMK250-12SH | 250 | 199 | |||
| FSMK300-12S | FSMK300-12SH | 300 | 239 | |||
| FSMK400-12S | FSMK400-12SH | 400 | 318 | |||
| FSMK100-14S | FSMK100-14SH | 14 | 12 | 100 | 115 | φ14、□12 |
| FSMK150-14S | FSMK150-14SH | 150 | 172 | |||
| FSMK200-14S | FSMK200-14SH | 200 | 229 | |||
| FSMK250-14S | FSMK250-14SH | 250 | 286 | |||
| FSMK300-14S | FSMK300-14SH | 300 | 343 | |||
| FSMK400-14S | FSMK400-14SH | 400 | 458 | |||
注）この製品はクサビ構造のフレキシブルタイプには使用できません。
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,315円 ( 1,447円 ) | 5日目 |
1,513円 ( 1,664円 ) | 5日目 |
1,675円 ( 1,843円 ) | 5日目 |
1,802円 ( 1,982円 ) | 5日目 |
1,539円 ( 1,693円 ) | 5日目 |
1,609円 ( 1,770円 ) | 5日目 |
1,902円 ( 2,092円 ) | 5日目 |
2,028円 ( 2,231円 ) | 5日目 |
1,853円 ( 2,038円 ) | 5日目 |
1,907円 ( 2,098円 ) | 5日目 |
2,081円 ( 2,289円 ) | 5日目 |
2,271円 ( 2,498円 ) | 5日目 |
1,898円 ( 2,088円 ) | 5日目 |
1,978円 ( 2,176円 ) | 5日目 |
2,387円 ( 2,626円 ) | 5日目 |
2,514円 ( 2,765円 ) | 5日目 |
2,028円 ( 2,231円 ) | 5日目 |
2,144円 ( 2,358円 ) | 5日目 |
2,778円 ( 3,056円 ) | 5日目 |
2,747円 ( 3,022円 ) | 5日目 |
2,220円 ( 2,442円 ) | 5日目 |
2,328円 ( 2,561円 ) | 5日目 |
2,782円 ( 3,060円 ) | 5日目 |
3,098円 ( 3,408円 ) | 5日目 |
詳細情報
基本情報
主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
【特長】
・フレキシブルなどと組み合わせて頂くことで、センサを任意の位置に固定、設置することが出来ます。
・丸シャフトとしても角シャフトとしてもご使用頂けます。

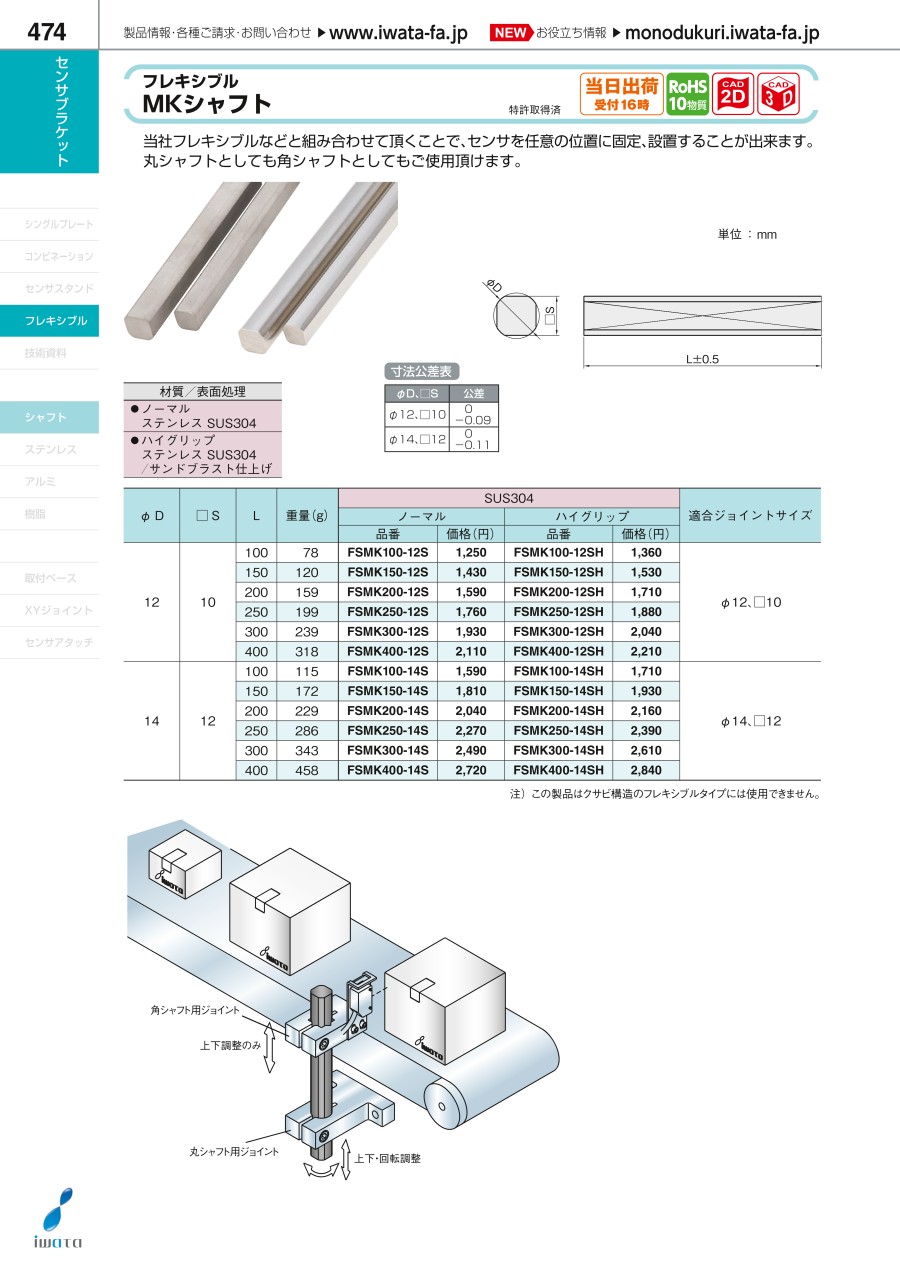

カタログ
