岩田製作所

センサブラケットセンサスタンドステンレスシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,377円～4,533円

税込単価: 3,715円～4,986円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

【特長】・センサブラケット、センサスタンドの定番の組み合わせをセットにしました...

種類
光電センサ取付用
取付部品種類
スタンド
材質
SUS304
表面処理
#400研磨仕上げ
形状
ストレート型

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

・SSA（φ12丸パイプ）・SSE（□12角パイプ）タイプストレート型

・SSB（φ12丸パイプ）・SSF（□12角パイプ）タイプストレート型

φ12丸パイプ（□12角パイプ）

φ12丸パイプ（□12角パイプ）

・SSC（φ12丸パイプ）・SSG（□12角パイプ）タイプストレート型

・SSD（φ12丸パイプ）・SSH（□12角パイプ）タイプストレート型

φ12丸パイプ（□12角パイプ）

φ12丸パイプ（□12角パイプ）

製品仕様

材質：SUS304（#400研磨仕上げ）
目盛：マーキング

目盛付シャフトで簡単に位置決め
※光電センサは付属しておりません。

丸パイプ

角パイプ

部品構成

SSA（φ12丸パイプ）・SSE（□12角パイプ）タイプストレート型

SSB（φ12丸パイプ）・SSF（□12角パイプ）タイプストレート型

型番			材質
φ12	（1）	FSFBZH-12S	SUS304
	（2）	FSFMMP200（300）-12S
	（3）	FSFBBT-12S
□12	（1）	FSFBZH-S2S
	（2）	FSFMMP200（300）-S2S
	（3）	FSFBBT-S2S

型番			材質
φ12	（1）	FSFBZV-12S	SUS304
	（2）	FSFMMP200（300）-12S
	（3）	FSFBBT-12S
□12	（1）	FSFBZV-S2S
	（2）	FSFMMP200（300）-S2S
	（3）	FSFBBT-S2S

SSC（φ12丸パイプ）・SSG（□12角パイプ）タイプストレート型

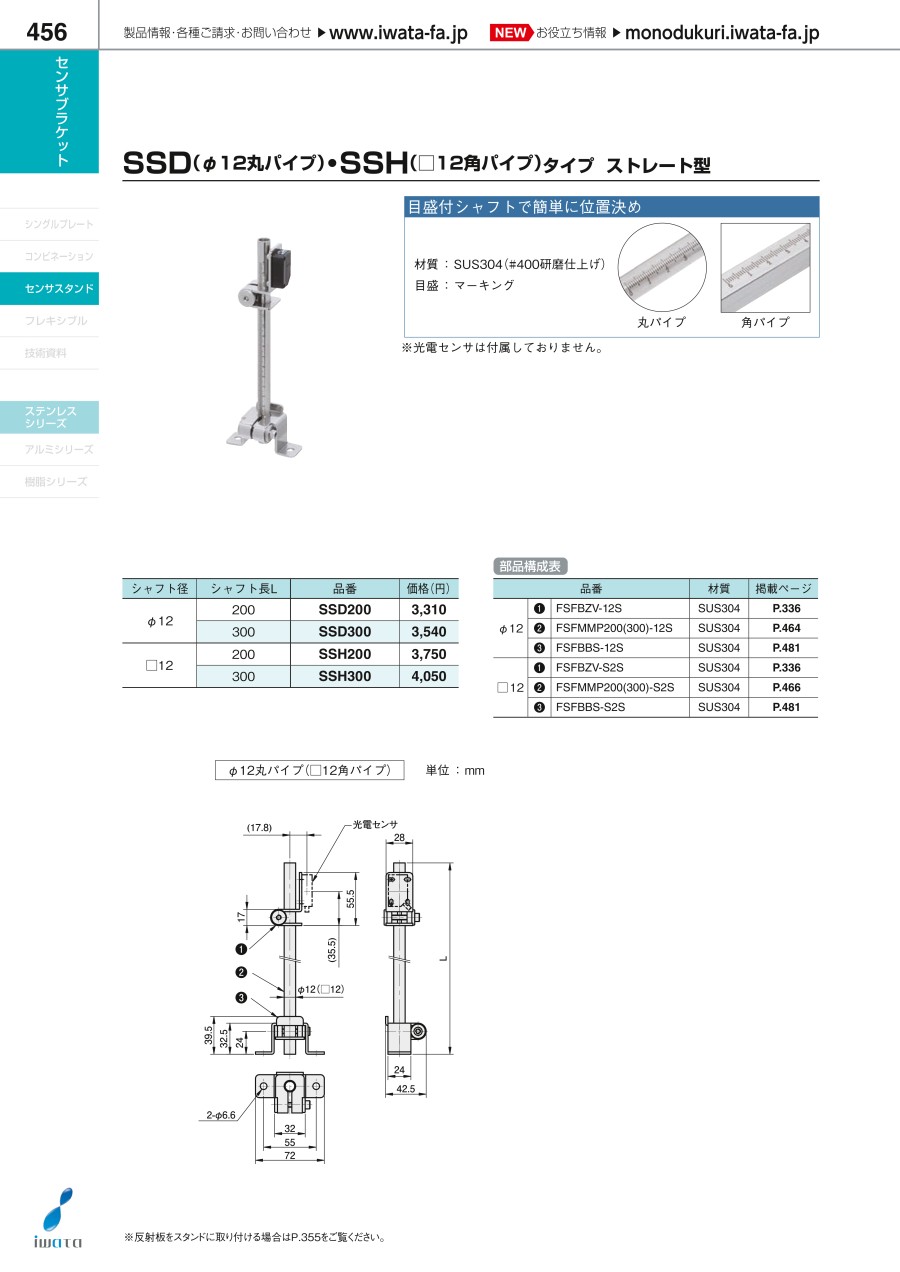

SSD（φ12丸パイプ）・SSH（□12角パイプ）タイプストレート型

型番			材質
φ12	（1）	FSFBZH-12S	SUS304
	（2）	FSFMMP200（300）-12S
	（3）	FSFBBS-12S
□12	（1）	FSFBZH-S2S
	（2）	FSFMMP200（300）-S2S
	（3）	FSFBBS-S2S

型番			材質
φ12	（1）	FSFBZV-12S	SUS304
	（2）	FSFMMP200（300）-12S
	（3）	FSFBBS-12S
□12	（1）	FSFBZV-S2S
	（2）	FSFMMP200（300）-S2S
	（3）	FSFBBS-S2S

規格表

型番	シャフト径	シャフト長L
SSA200	φ12	200
SSA300	φ12	300
SSE200	□12	200
SSE300	□12	300
SSB200	φ12	200
SSB300	φ12	300
SSF200	□12	200
SSF300	□12	300
SSC200	φ12	200
SSC300	φ12	300
SSG200	□12	200
SSG300	□12	300
SSD200	φ12	200
SSD300	φ12	300
SSH200	□12	200
SSH300	□12	300

型番リスト

表示件数

型番

シャフト長 1　

(mm)

シャフト径 1

(mm)

種類

RoHS?

最小発注数量

200	φ12	SSA丸パイプ	10	1個
300	φ12	SSA丸パイプ	10	1個
200	φ12	SSB丸パイプ	10	1個
300	φ12	SSB丸パイプ	10	1個
200	φ12	SSC丸パイプ	10	1個
300	φ12	SSC丸パイプ	10	1個
200	φ12	SSD丸パイプ	10	1個
300	φ12	SSD丸パイプ	10	1個
200	□12	SSE角パイプ	10	1個
300	□12	SSE角パイプ	10	1個
200	□12	SSF角パイプ	10	1個
300	□12	SSF角パイプ	10	1個
200	□12	SSG角パイプ	10	1個
300	□12	SSG角パイプ	10	1個
200	□12	SSH角パイプ	10	1個
300	□12	SSH角パイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,556円 ( 3,912円 )	4日目
3,672円 ( 4,039円 )	5日目
3,377円 ( 3,715円 )	3日目
3,672円 ( 4,039円 )	在庫品1日目当日出荷可能
3,677円 ( 4,045円 )	5日目
3,944円 ( 4,338円 )	5日目
3,912円 ( 4,303円 )	5日目
4,111円 ( 4,522円 )	5日目
3,896円 ( 4,286円 )	5日目
4,416円 ( 4,858円 )	5日目
3,731円 ( 4,104円 )	5日目
4,128円 ( 4,541円 )	5日目
4,533円 ( 4,986円 )	5日目
4,515円 ( 4,967円 )	5日目
4,533円 ( 4,986円 )	5日目
4,515円 ( 4,967円 )	5日目

詳細情報

基本情報

基本情報

【特長】・センサブラケット、センサスタンドの定番の組み合わせをセットにしました。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
