岩田製作所

センサブラケットコンビネーション Lタイプ

Name: センサブラケット コンビネーション Lタイプ
Brand: 岩田製作所
SKU: 221005003306
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 500円～3,039円

税込単価: 550円～3,343円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットコンビネーションストレートタイプ

通常価格(税別)： 712円 (税込価格：783円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットシングルプレート光電センサ用 CZ-LZタイプ

4.5

通常価格(税別)： 719円 (税込価格：791円)

通常出荷日：在庫品1日目

岩田製作所のシングルプレートと組み合わせることでセンサの位置調整が可能です。

詳細情報を確認する

種類
組合せ用部品
取付部品種類
ブラケット
ブラケット形状
L
材質
SUS304
表面処理
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

L旋回タイプ

L フリーSタイプ

Lタイプ

L HD（高剛性）タイプ

製品仕様

タイプ	材質	板厚
L旋回	ステンレス SUS304	t1.5～3
L		t1.5～3
L HD（高剛性）		t5.0
L フリーS		t2.5

規格表

型番リスト

表示件数

型番

基準寸法 A

(mm)

幅

(mm)

長さ 1

(mm)

厚さ/高さ

(mm)

板厚 t

(mm)

取付ピッチ

種類

RoHS?

最小発注数量

12	16	19	20	1.5	M3-8P	旋回	10	2個
14	22	23	28	2	M3-12P	旋回	10	2個
50	12	66	24	2.5	M3	フリーS	10	2個
75	12	91	24	2.5	M3	フリーS	10	2個
100	12	116	24	2.5	M3	フリーS	10	2個
10	16	16	20	1.5	M3-8P	ノーマル	10	2個
10	22	16	28	2	M3-12P	ノーマル	10	2個
48.5	20	91	24	2.5	M3-8P	ノーマル	10	2個
48.5	24	91	28	2.5	M3-12P	ノーマル	10	1個
19	28	30	35	5	M4-12P	HD(高剛性)	10	1個
14	20	23	27	2	M4-10P	旋回	10	2個
14	22	23	29	2	M4-12P	旋回	10	2個
50	14	68	30	2.5	M4	フリーS	10	2個
75	14	93	30	2.5	M4	フリーS	10	2個
100	14	118	30	2.5	M4	フリーS	10	1個
13	20	21	27	2	M4-10P	ノーマル	10	2個
13	22	21	29	2	M4-12P	ノーマル	10	2個
49.5	24	93	28	2.5	M4-10P	ノーマル	10	2個
49.5	24	93	30	2.5	M4-12P	ノーマル	10	2個
19	28	30	36	5	M5-12P	HD(高剛性)	10	1個
19	34	30	42	5	M5-18P	HD(高剛性)	10	1個
17	24	27	32	2.5	M5-12P	旋回	10	2個
19	30	31	38	2.5	M5-18P	旋回	10	2個
15	24	24	32	2.5	M5-12P	ノーマル	10	2個
15	30	24	38	2.5	M5-18P	ノーマル	10	2個
20	36	32	44	5	M6-18P	HD(高剛性)	10	1個
21	48	34	56	5	M6-30P	HD(高剛性)	10	1個
20	32	33	40	2.5	M6-18P	旋回	10	2個
25	44	42	53	3	M6-30P	旋回	10	2個
16	32	26	40	2.5	M6-18P	ノーマル	10	2個
18	44	29	53	3	M6-30P	ノーマル	10	2個

通常単価(税別) (税込単価)	通常出荷日

525円 ( 578円 )	5日目
578円 ( 636円 )	5日目
1,086円 ( 1,195円 )	4日目
1,219円 ( 1,341円 )	5日目
1,257円 ( 1,383円 )	4日目
514円 ( 565円 )	5日目
539円 ( 593円 )	在庫品1日目当日出荷可能
1,167円 ( 1,284円 )	5日目
1,551円 ( 1,706円 )	5日目
2,147円 ( 2,362円 )	5日目
523円 ( 575円 )	5日目
556円 ( 612円 )	5日目
1,168円 ( 1,285円 )	4日目
1,353円 ( 1,488円 )	4日目
1,549円 ( 1,704円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
1,323円 ( 1,455円 )	5日目
1,341円 ( 1,475円 )	5日目
2,272円 ( 2,499円 )	5日目
2,328円 ( 2,561円 )	5日目
519円 ( 571円 )	5日目
634円 ( 697円 )	5日目
500円 ( 550円 )	5日目
624円 ( 686円 )	5日目
2,544円 ( 2,798円 )	5日目
3,039円 ( 3,343円 )	5日目
614円 ( 675円 )	5日目
768円 ( 845円 )	5日目
602円 ( 662円 )	5日目
697円 ( 767円 )	5日目

詳細情報

基本情報

基本情報

岩田製作所のシングルプレートと組み合わせることでセンサの位置調整が可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

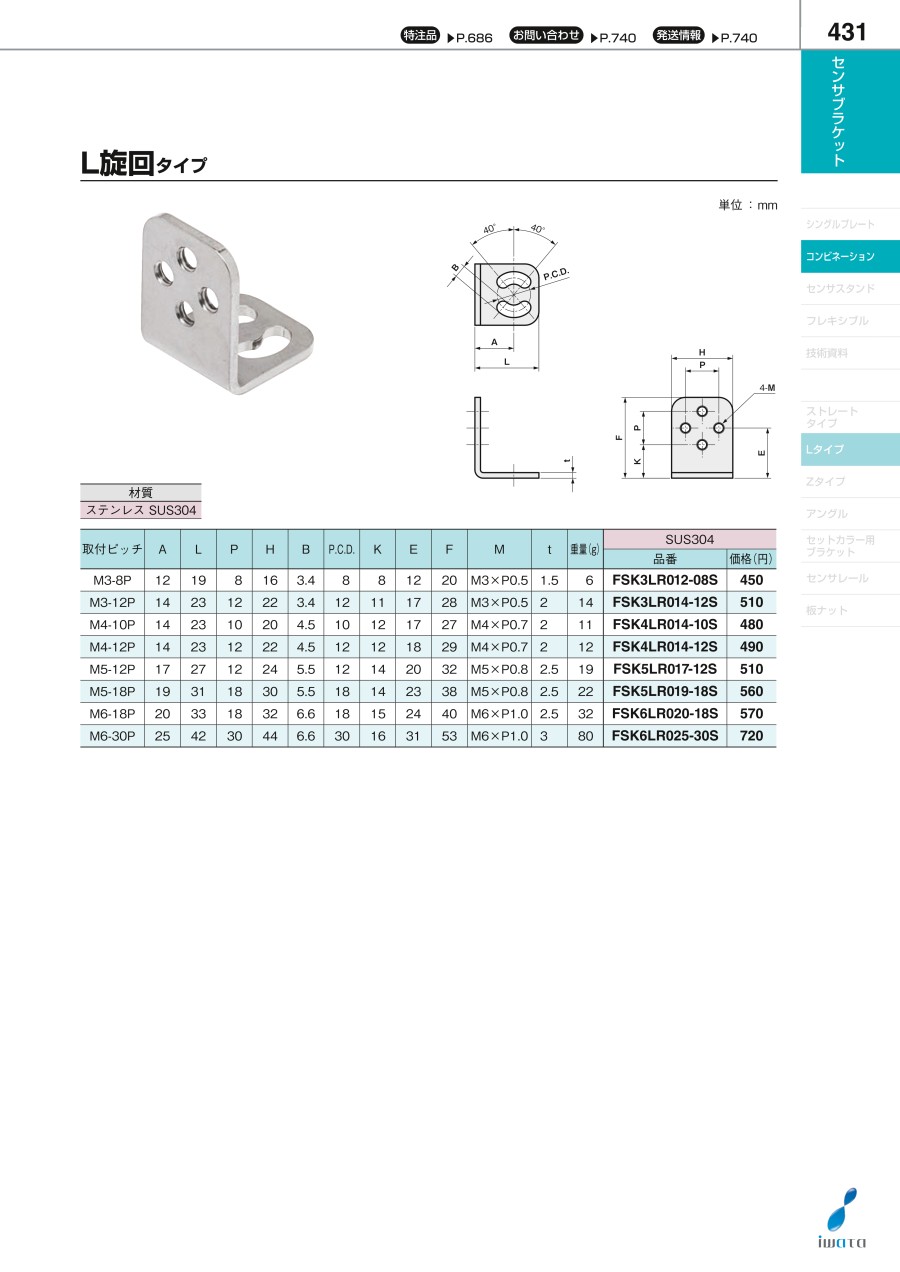

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
