センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(並列穴)

未確定:候補が2型番あります。
数量:

商品情報

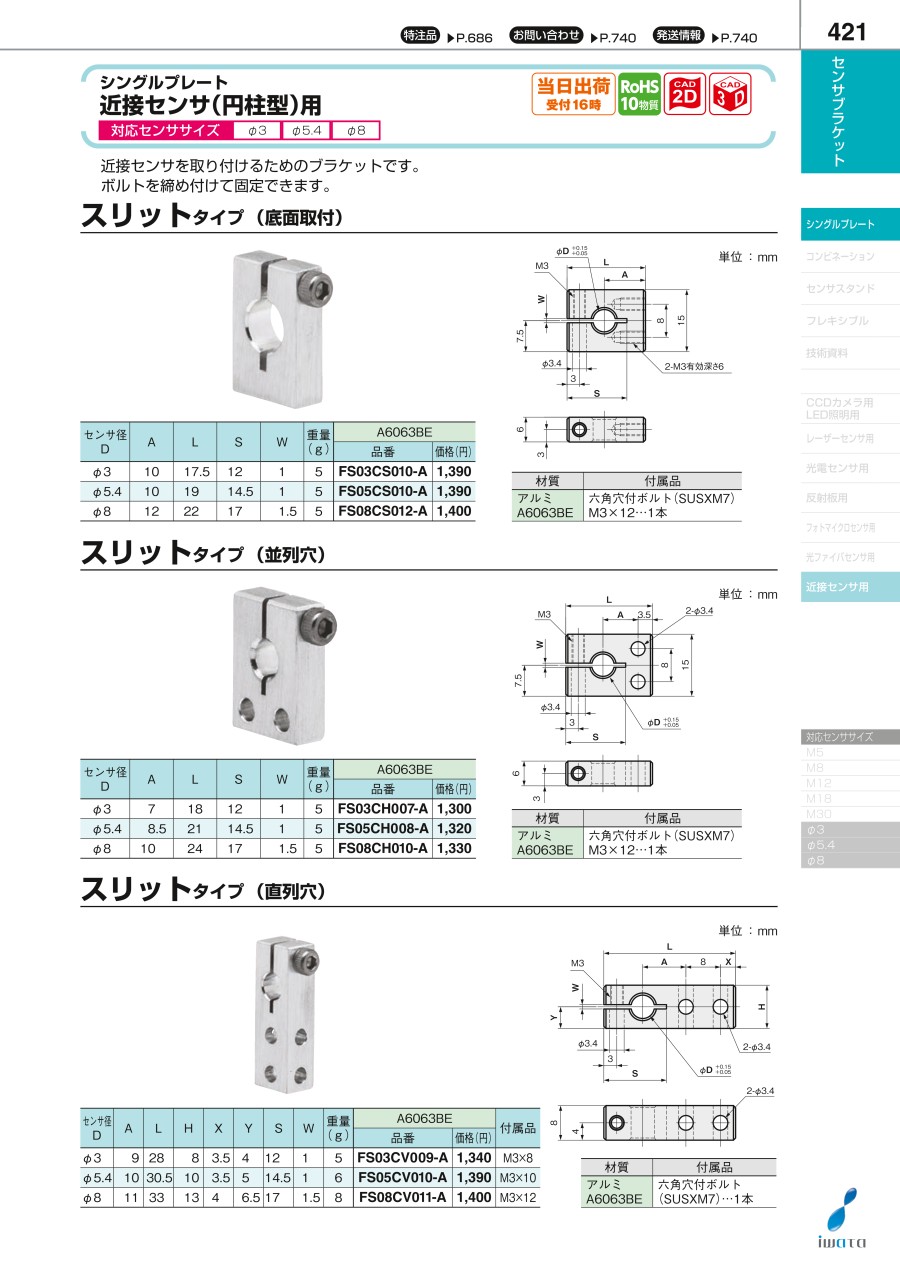

外形図

単位:mm
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(並列穴) 外形図

製品仕様

  • 材質:アルミ A6063BE
  • 付属品:六角穴付ボルト(SUSXM7)M3×12…1本

規格表

型番センサ径
D
ALSW重量
(g)
FS03CH007-Aφ37181215
FS05CH008-Aφ5.48.52114.515
FS08CH010-Aφ81024171.55

型番リスト

表示件数

対応直径(円柱型)

(φ)

基準寸法 A/A1

(mm)

長さ L

(mm)

RoHS?最小発注数量
3
7
18
10
1個
5.4
8.5
21
10
1個
通常単価(税別) (税込単価)
通常出荷日
1,551
( 1,706 )
5日目
1,484
( 1,632 )
5日目

詳細情報

基本情報

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
【特長】
・近接センサを取り付けるためのブラケットです。
・ボルトを締め付けて固定できます。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(並列穴)のレビュー
3平均満足度:3.01件のレビュー
当社製品に使用しました
3
満足度:3.0
この商品はセンサ取り付け穴を架台への固定用として使用し、丸棒を固定しています。ただ気になる点は、丸棒の固定ネジ部と丸棒の...もっと読む
0人が参考にしています。

この商品を見た人は、こんな商品も見ています

今見ている商品
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(並列穴)
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 セットネジタイプ(並列穴)
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(底面取付)
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 セットネジタイプ(底面取付)
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 スリットタイプ(直列穴)
センサブラケット シングルプレートタイプ 近接センサ(円柱型)用 セットネジタイプ(直列穴)
メーカー岩田製作所岩田製作所岩田製作所岩田製作所岩田製作所岩田製作所
通常価格1,484-1,316 -1,550 -1,416 -1,499 -1,507 -
通常出荷日5日目5日目在庫品1日目〜在庫品1日目〜在庫品1日目〜5日目
種類ブラケットブラケットブラケットブラケットブラケットブラケット
ブラケット形状その他その他その他その他その他その他
材質A6063BEA6063BEA6063BEA6063BEA6063BEA6063BE
表面処理なしなしなしなしなしなし
幅 W(mm)15151515--
