センサブラケット シングルプレートタイプ 近接センサ用 クイックマウント
- 通常単価(税別)
- 1,875円～2,523円
- 税込単価
- 2,063円～2,775円
通常出荷日：5日目
ワンタッチ交換、センサの保護が可能です。【特長】・近接センサを取り付けるためのブラケットです。・クイッ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 材質／表面処理 | 付属品 |
|---|---|
| ナット（真鍮／無電解ニッケルメッキ） |
| スリーブ（樹脂POM） |
規格表
| 型番 | 寸法 | 重量（g） | 対応ブラケット | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| KM-8 | 26 | 15.5 | 3 | M12×1 | 4 | 17 | 27 | M12用 |
| KM-12 | 28 | 17.5 | 3 | M18×1 | 4 | 24 | 58 | M18用 |
| KM-18 | 34 | 20.5 | 3 | M24×1.5 | 5 | 30 | 96 | - |
| KM-30 | 38 | 24.5 | 4 | M36×1.5 | 5 | 41 | 147 | - |
商品特長詳細
取付図
取付方法
- 1.近接センサをクイックマウントに挿入し、センサ固定用ナットで固定します。
固定時には、先端部ストッパに当たる位置まで挿入してください。 - 2.クイックマウントをブラケット（設備側）に取付けてください。
ワークとの調整を行い、位置決め用ナットで固定してください。
注意・禁止事項
注意・禁止事項
- クイックマウント全長Aよりも短いセンサは、ご使用にならないでください。固定できない場合があります。
- センサを挿入した際、動作表示灯が隠れる場合がありますので、ご使用の前にご確認ください。
- 非シールドタイプセンサにはご使用になれません。検出性能に悪影響を及ぼし誤作動する恐れがあります。
- 近接センサを設置後、検出特性に異常がないかご確認のうえ、ご使用ください。
詳細情報
基本情報
ワンタッチ交換、センサの保護が可能です。
【特長】
・近接センサを取り付けるためのブラケットです。
・クイックマウントはブラケット（設備側）に固定されたままなので、ワークとの距離は保たれ、再調整する必要がありません。
・センサの脱着はスパナの操作によってワンタッチで可能です。
・衝突時に、クイックマウントがセンサを保護します。

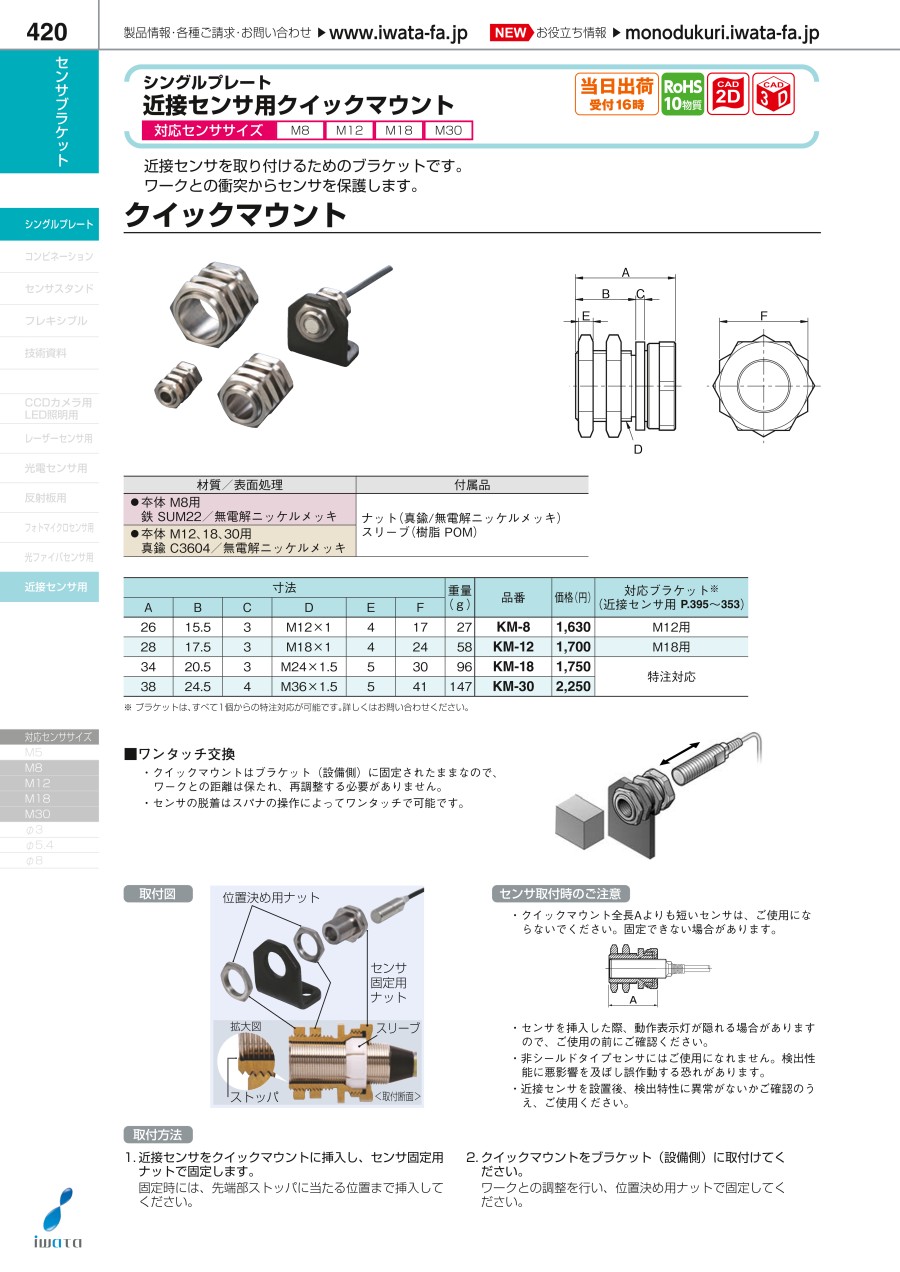

カタログ
