センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Z型HD（高剛性）タイプ

センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Z型HD（高剛性）タイプ
通常単価(税別)
759円～946円
税込単価
835円～1,041円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Zタイプ

岩田製作所

センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Zタイプ
4.5
通常価格(税別)： 507円 (税込価格：558円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シングルプレートタイプ 近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ

岩田製作所

シングルプレートタイプ 近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ
0
通常価格(税別)： 769円 (税込価格：846円)

通常出荷日：5 日目

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

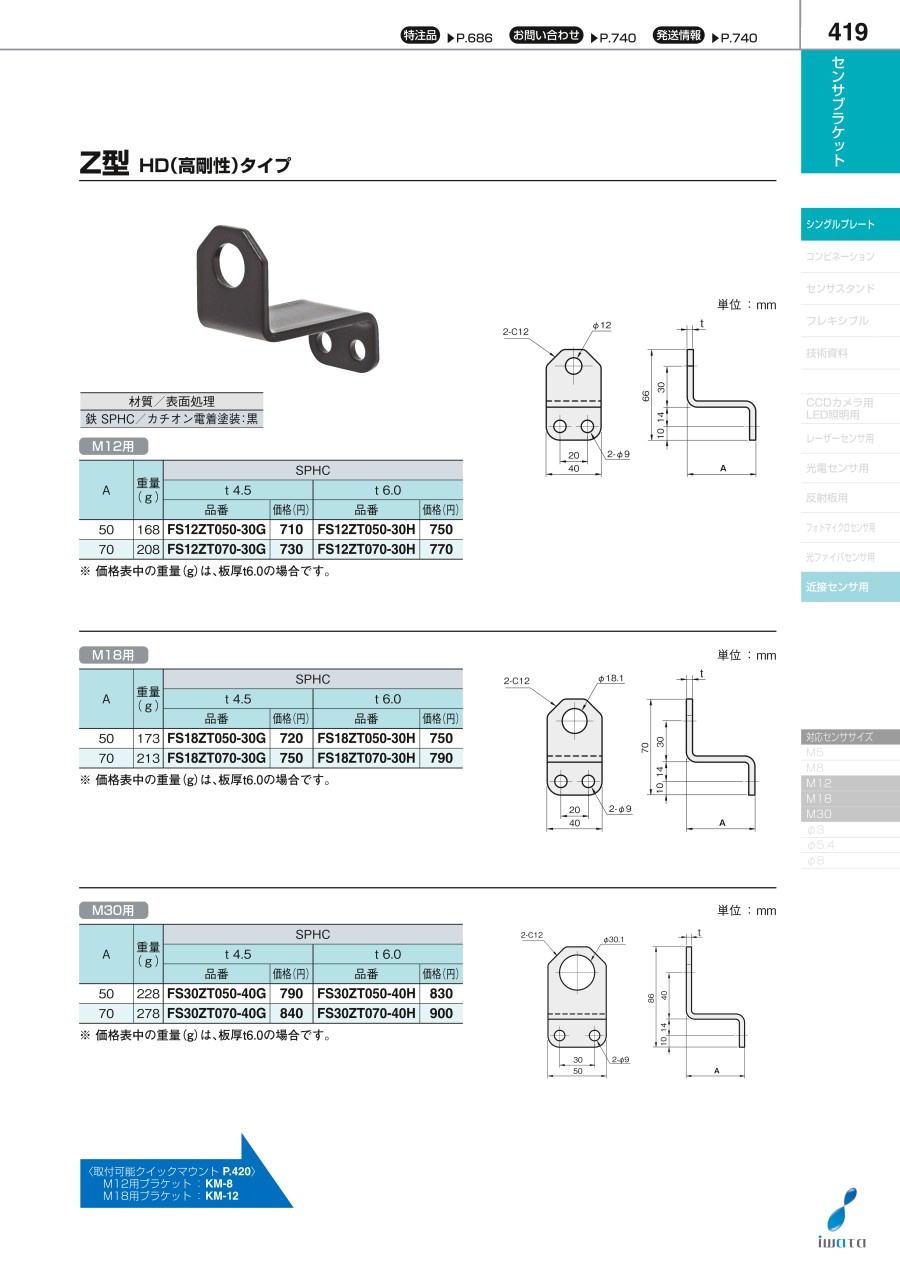

外形図

単位：mm
センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Z型HD（高剛性）タイプ 外形図1

M12用

センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Z型HD（高剛性）タイプ 外形図2

M18用

センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 Z型HD（高剛性）タイプ 外形図3

M30用



製品仕様

  • 材質：鉄 SPHC
  • 表面処理：カチオン電着塗装：黒

規格表

型番対応センササイズA重量（g）
t4.5t6.0
FS12ZT050-30GFS12ZT050-30HM12用50168
FS12ZT070-30GFS12ZT070-30H70208
FS18ZT050-30GFS18ZT050-30HM18用50173
FS18ZT070-30GFS18ZT070-30H70213
FS30ZT050-40GFS30ZT050-40HM30用50228
FS30ZT070-40GFS30ZT070-40H70278

※重量（g）は、板厚t6.0の場合です。

型番リスト

表示件数
  • 1
    • 型番
    FS12ZT050-30G
    FS12ZT050-30H
    FS12ZT070-30G
    FS12ZT070-30H
    FS18ZT050-30G
    FS18ZT050-30H
    FS18ZT070-30G
    FS18ZT070-30H
    FS30ZT050-40G
    FS30ZT050-40H
    FS30ZT070-40G
    FS30ZT070-40H

    対応直径（ネジ型）

    幅 W

    (mm)

    板厚

    (mm)

    基準寸法 A/A1

    (mm)

    基準寸法 A2

    (mm)

    長さ L

    (mm)

    		RoHS?最小発注数量
    M12
    40
    4.5
    50
    30
    66
    10
    1個
    M12
    40
    6.0
    50
    30
    66
    10
    1個
    M12
    40
    4.5
    70
    30
    66
    10
    1個
    M12
    40
    6.0
    70
    30
    66
    10
    1個
    M18
    40
    4.5
    50
    30
    70
    10
    1個
    M18
    40
    6.0
    50
    30
    70
    10
    1個
    M18
    40
    4.5
    70
    30
    70
    10
    1個
    M18
    40
    6.0
    70
    30
    70
    10
    1個
    M30
    50
    4.5
    50
    40
    86
    10
    1個
    M30
    50
    6.0
    50
    40
    86
    10
    1個
    M30
    50
    4.5
    70
    40
    86
    10
    1個
    M30
    50
    6.0
    70
    40
    86
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    808円
    ( 889円 )
    5日目
    789円
    ( 868円 )
    5日目
    832円
    ( 915円 )
    5日目
    810円
    ( 891円 )
    5日目
    759円
    ( 835円 )
    5日目
    789円
    ( 868円 )
    5日目
    789円
    ( 868円 )
    5日目
    846円
    ( 931円 )
    5日目
    880円
    ( 968円 )
    5日目
    876円
    ( 964円 )
    5日目
    887円
    ( 976円 )
    5日目
    946円
    ( 1,041円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
    【特長】
    ・近接センサを取り付けるためのブラケットです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
