シングルプレートタイプ近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ

カタログ |

通常単価(税別): 769円～867円

税込単価: 846円～954円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L左90°角度付タイプ

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L右90°角度付タイプ

通常出荷日：在庫品1日目

【特長】・主要センサメーカーに対応します。・豊富なバリエーションでどんな取り付...

種類
ブラケット
ブラケット形状
L
材質
SPHC
表面処理
カチオン電着塗装：黒

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

M12用

シングルプレートタイプ近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ外形図01

FS12LH040-G、FS12LH050-G
FS12LH040-H、FS12LH050-H

M18用

シングルプレートタイプ近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ外形図02

FS18LH040-G、FS18LH050-G
FS18LH040-H、FS18LH050-H

M30用

シングルプレートタイプ近接センサ（ネジ型）用ブラケット L左90°角度付HD（高剛性）タイプ外形図03

FS30LH050-G、FS30LH050-H

製品仕様

〈表面処理〉カチオン電着塗装：黒

規格表

型番		A	L	重量（g）	対応センササイズ
SPHC
t4.5	t6.0
FS12LH040-G	FS12LH040-H	40	66	140	M12用
FS12LH050-G	FS12LH050-H	50	76	160	M12用
FS18LH040-G	FS18LH040-H	40	66	134	M18用
FS18LH050-G	FS18LH050-H	50	76	154	M18用
FS30LH050-G	FS30LH050-H	-	-	202	M30用

※重量（g）は、板厚t6.0の場合です。

型番リスト

表示件数

型番

対応直径（ネジ型）

幅 W

(mm)

板厚

(mm)

基準寸法 A/A1

(mm)

長さ L

(mm)

厚さ

(mm)

RoHS?

最小発注数量

M12	40	4.5	40	66	43	10	1個
M12	40	6.0	40	66	43	10	1個
M12	40	4.5	50	76	43	10	1個
M12	40	6.0	50	76	43	10	1個
M18	40	4.5	40	66	43	10	1個
M18	40	6.0	40	66	43	10	1個
M18	40	4.5	50	76	43	10	1個
M18	40	6.0	50	76	43	10	1個
M30	50	4.5	50	82	56	10	1個
M30	50	6.0	50	82	56	10	1個

通常単価(税別) (税込単価)	通常出荷日

785円 ( 864円 )	5日目
769円 ( 846円 )	5日目
795円 ( 875円 )	5日目
832円 ( 915円 )	5日目
810円 ( 891円 )	5日目
830円 ( 913円 )	5日目
833円 ( 916円 )	5日目
840円 ( 924円 )	5日目
830円 ( 913円 )	5日目
867円 ( 954円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・主要センサメーカーに対応します。
・豊富なバリエーションでどんな取り付けも実現します。
・近接センサを取り付けるためのブラケットです。
・板厚が厚い高剛性タイプで、より衝撃に強い仕様です。

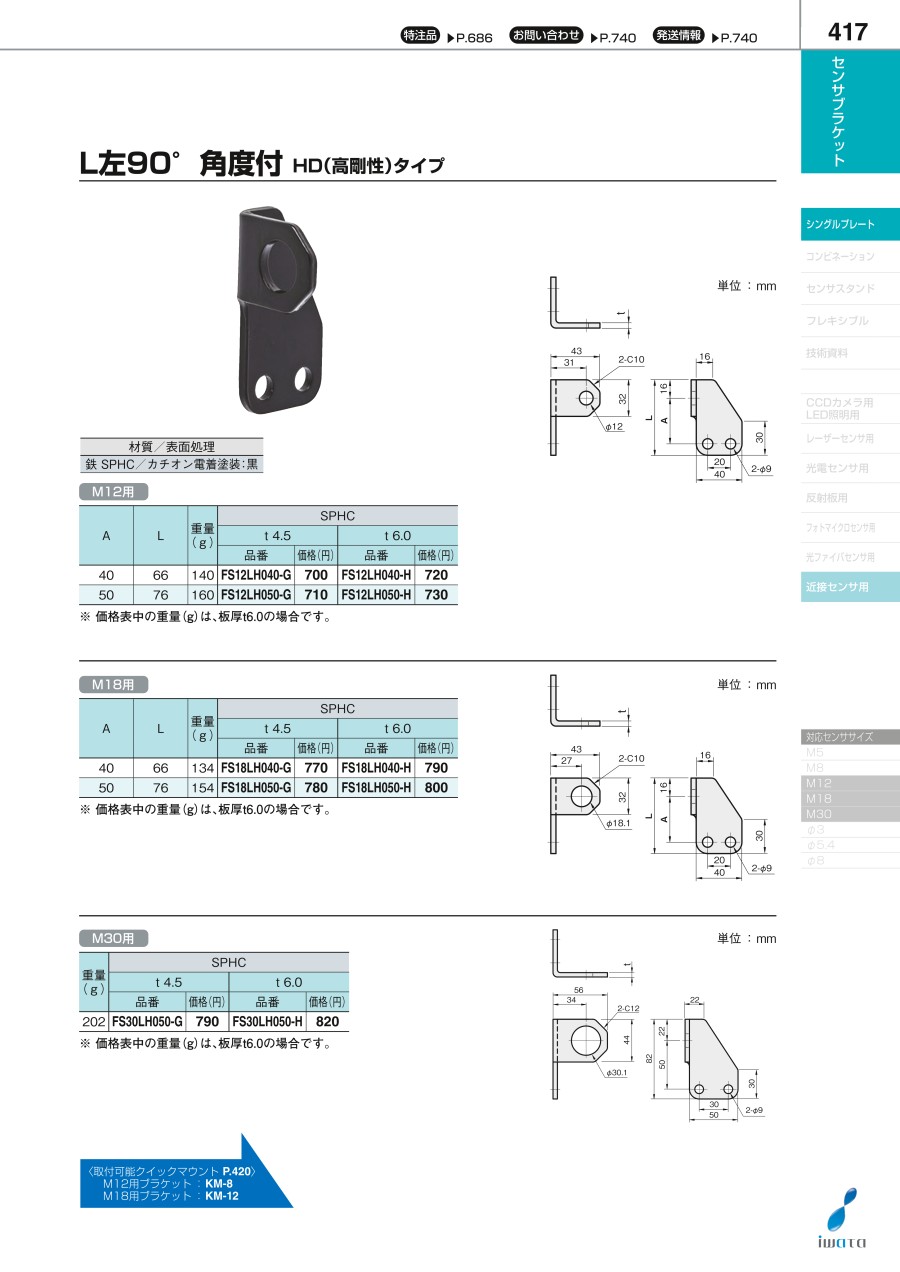

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
