岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高剛性）タイプ

カタログ |

数量スライド割引

通常単価(税別): 677円～849円

税込単価: 745円～934円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高...

種類
ブラケット
ブラケット形状
L
材質
SPHC
表面処理
カチオン電着塗装：黒

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

【M8用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高剛性）タイプ外形図02

【M12用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高剛性）タイプ外形図03

【M18用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高剛性）タイプ外形図04

【M30用】

製品仕様

材質／表面処理

鉄 SPHC／カチオン電着塗装：黒

規格表

型番		対応直径	A	L	重量（g）
t4.5	t6.0	対応直径	A	L	重量（g）
FS08LT030-G	-	M8	-	-	74*
FS12LT030-G	FS12LT030-H	M12	30	42	102
FS12LT040-G	FS12LT040-H		40	52	122
FS12LT050-G	FS12LT050-H		50	62	142
FS18LT030-G	FS18LT030-H	M18	30	46	102
FS18LT040-G	FS18LT040-H		40	56	122
FS18LT050-G	FS18LT050-H		50	66	142
-	FS18LT060-H		60	76	162
FS30LT040-G	FS30LT040-H	M30	40	62	144
FS30LT050-G	FS30LT050-H		50	72	170
FS30LT060-G	FS30LT060-H		60	82	195

*を除き、板厚t6.0の場合の重量（g）です。

型番リスト

表示件数

型番

対応直径（ネジ型）

幅 W

(mm)

板厚

(mm)

基準寸法 A/A1

(mm)

長さ L

(mm)

RoHS?

最小発注数量

M8	40	4.5	30	39	10	1個
M12	40	4.5	30	42	10	1個
M12	40	6.0	30	42	10	1個
M12	40	4.5	40	52	10	1個
M12	40	6.0	40	52	10	1個
M12	40	4.5	50	62	10	1個
M12	40	6.0	50	62	10	1個
M18	40	4.5	30	46	10	1個
M18	40	6.0	30	46	10	1個
M18	40	4.5	40	56	10	1個
M18	40	6.0	40	56	10	1個
M18	40	4.5	50	66	10	1個
M18	40	6.0	50	66	10	1個
M18	40	6.0	60	76	10	1個
M30	50	4.5	40	62	10	1個
M30	50	6.0	40	62	10	1個
M30	50	4.5	50	72	10	1個
M30	50	6.0	50	72	10	1個
M30	50	4.5	60	82	10	1個
M30	50	6.0	60	82	10	1個

通常単価(税別) (税込単価)	通常出荷日

711円 ( 782円 )	5日目
677円 ( 745円 )	5日目
691円 ( 760円 )	5日目
703円 ( 773円 )	5日目
693円 ( 762円 )	5日目
734円 ( 807円 )	5日目
693円 ( 762円 )	5日目
757円 ( 833円 )	5日目
739円 ( 813円 )	5日目
772円 ( 849円 )	5日目
735円 ( 809円 )	5日目
734円 ( 807円 )	5日目
703円 ( 773円 )	5日目
849円 ( 934円 )	5日目
796円 ( 876円 )	5日目
684円 ( 752円 )	5日目
760円 ( 836円 )	5日目
770円 ( 847円 )	5日目
759円 ( 835円 )	5日目
810円 ( 891円 )	5日目

詳細情報

基本情報

基本情報

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L型HD（高剛性）タイプ　材質/表面処理・鉄SPHC/カチオン電着塗装：黒

カタログ

商品TOP

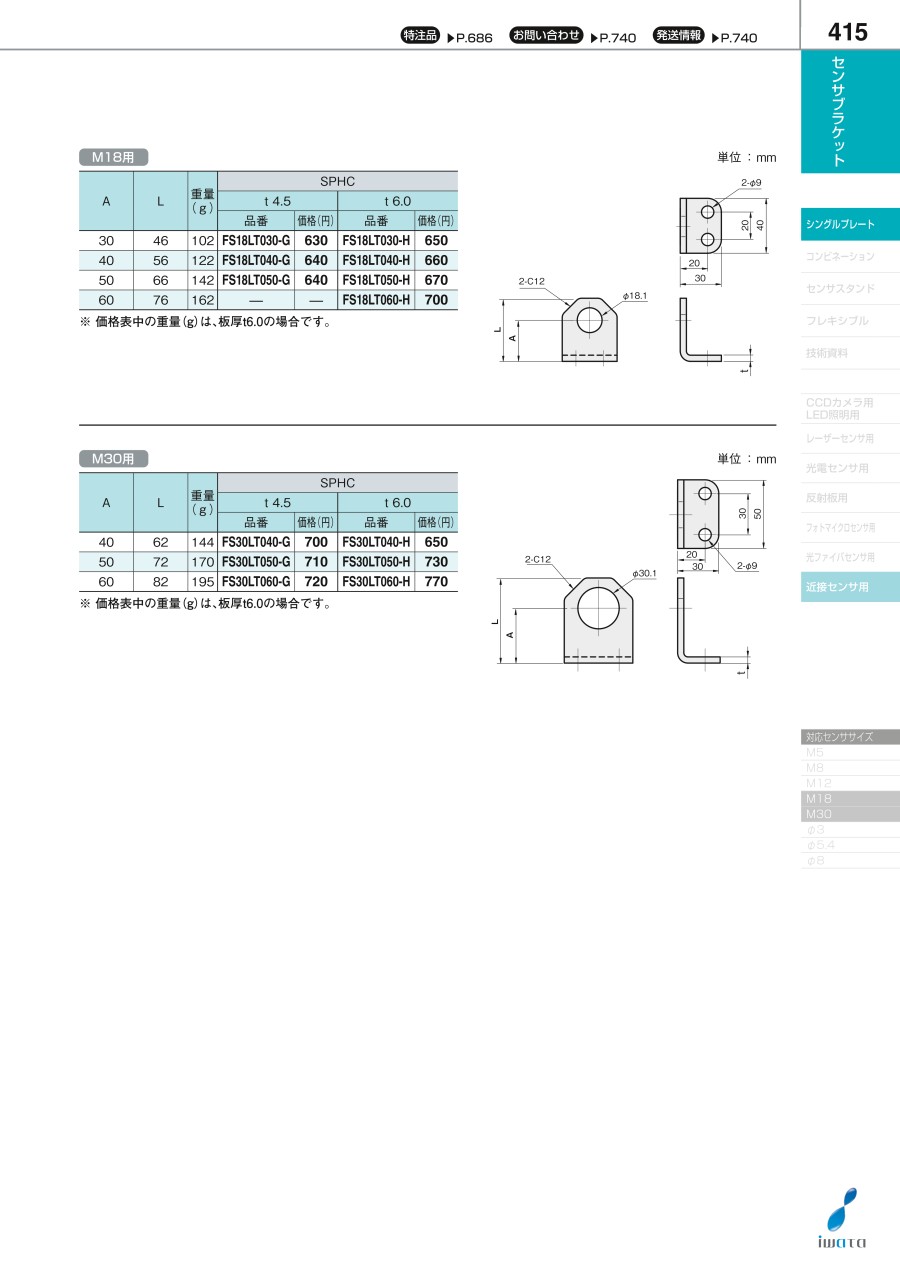

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
