岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L旋回タイプ

カタログ |

通常単価(税別): 379円～956円

税込単価: 417円～1,052円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

近接センサ(ネジ型)用 L旋回タイプ　材質：ステンレス(SUS304)

種類
ブラケット
ブラケット形状
L
材質
SUS304
表面処理
なし

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

【M5用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L旋回タイプ外形図02

【M8用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L旋回タイプ外形図03

【M12用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L旋回タイプ外形図04

【M18用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L旋回タイプ外形図05

【M30用】

製品仕様

材質：ステンレス SUS304

規格表

【M5用】板厚：t1.5

型番	A	L	重量（g）
FS05LB010-S	10	16	6
FS05LB015-S	15	21	7
FS05LB020-S	20	26	8
FS05LB025-S	25	31	9
FS05LB030-S	30	36	10
FS05LB035-S	35	41	11
FS05LB040-S	40	46	12

【M8用】板厚：t2.0

型番	A	L	重量（g）
FS08LB015-S	15	24	16
FS08LB020-S	20	29	18
FS08LB030-S	30	39	22
FS08LB040-S	40	49	27
FS08LB050-S	50	59	31

【M12用】板厚：t2.5

型番	A	L	重量（g）
FS12LB020-S	20	32	31
FS12LB030-S	30	42	38
FS12LB040-S	40	52	44
FS12LB050-S	50	62	51
FS12LB060-S	60	72	57
FS12LB070-S	70	82	63
FS12LB080-S	80	92	70

【M18用】板厚：t2.5

型番	A	L	重量（g）
FS18LB025-S	25	41	51
FS18LB030-S	30	46	55
FS18LB040-S	40	56	63
FS18LB050-S	50	66	71
FS18LB060-S	60	76	79
FS18LB070-S	70	86	88
FS18LB080-S	80	96	96

【M30用】板厚：t3.0

型番	A	L	重量（g）
FS30LB030-S	30	52	101
FS30LB040-S	40	62	115
FS30LB050-S	50	72	129
FS30LB060-S	60	82	143
FS30LB070-S	70	92	157
FS30LB080-S	80	102	171

型番リスト

表示件数

型番

対応直径（ネジ型）

幅 W

(mm)

板厚

(mm)

基準寸法 A/A1

(mm)

長さ L

(mm)

RoHS?

最小発注数量

M5	18	1.5	10	16	10	1個
M5	18	1.5	15	21	10	1個
M5	18	1.5	20	26	10	1個
M5	18	1.5	25	31	10	1個
M5	18	1.5	30	36	10	1個
M5	18	1.5	35	41	10	1個
M5	18	1.5	40	46	10	1個
M8	28	2.0	15	24	10	1個
M8	28	2.0	20	29	10	1個
M8	28	2.0	30	39	10	1個
M8	28	2.0	40	49	10	1個
M8	28	2.0	50	59	10	1個
M12	34	2.5	20	32	10	1個
M12	34	2.5	30	42	10	1個
M12	34	2.5	40	52	10	1個
M12	34	2.5	50	62	10	1個
M12	34	2.5	60	72	10	1個
M12	34	2.5	70	82	10	1個
M12	34	2.5	80	92	10	1個
M18	44	2.5	25	41	10	1個
M18	44	2.5	30	46	10	1個
M18	44	2.5	40	56	10	1個
M18	44	2.5	50	66	10	1個
M18	44	2.5	60	76	10	1個
M18	44	2.5	70	86	10	1個
M18	44	2.5	80	96	10	1個
M30	60	3.0	30	52	10	1個
M30	60	3.0	40	62	10	1個
M30	60	3.0	50	72	10	1個
M30	60	3.0	60	82	10	1個
M30	60	3.0	70	92	10	1個
M30	60	3.0	80	102	10	1個

通常単価(税別) (税込単価)	通常出荷日

435円 ( 479円 )	5日目
379円 ( 417円 )	5日目
390円 ( 429円 )	5日目
390円 ( 429円 )	5日目
414円 ( 455円 )	5日目
399円 ( 439円 )	5日目
399円 ( 439円 )	5日目
491円 ( 540円 )	5日目
527円 ( 580円 )	5日目
507円 ( 558円 )	5日目
560円 ( 616円 )	5日目
536円 ( 590円 )	5日目
554円 ( 609円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	5日目
557円 ( 613円 )	5日目
613円 ( 674円 )	5日目
612円 ( 673円 )	5日目
634円 ( 697円 )	5日目
714円 ( 785円 )	5日目
607円 ( 668円 )	4日目
584円 ( 642円 )	5日目
592円 ( 651円 )	5日目
642円 ( 706円 )	5日目
674円 ( 741円 )	5日目
663円 ( 729円 )	5日目
725円 ( 798円 )	5日目
760円 ( 836円 )	5日目
797円 ( 877円 )	5日目
818円 ( 900円 )	5日目
930円 ( 1,023円 )	5日目
906円 ( 997円 )	5日目
956円 ( 1,052円 )	5日目

詳細情報

基本情報

基本情報

近接センサ(ネジ型)用 L旋回タイプ　材質：ステンレス(SUS304)

カタログ

商品TOP

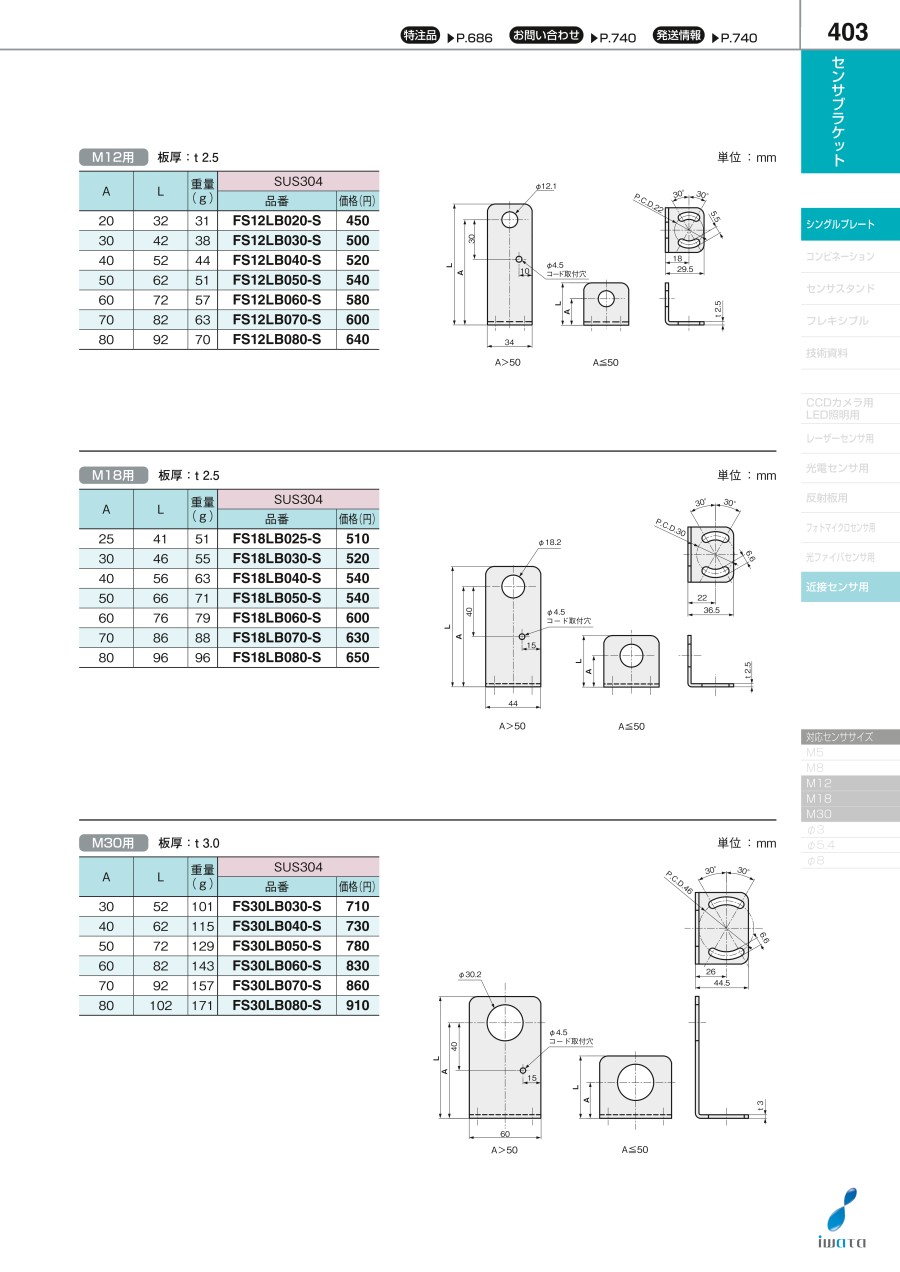

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
