センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートタイプ

Name: センサブラケット シングルプレートタイプ 近接センサ（ネジ型）用 ストレートタイプ
Brand: 岩田製作所
SKU: 221005002563
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 383円～943円

税込単価: 421円～1,037円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 Lタイプ

通常価格(税別)： 403円 (税込価格：443円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 L省スペースタイプ

通常価格(税別)： 483円 (税込価格：531円)

通常出荷日：在庫品1日目

シングルプレート近接センサ(ネジ型)用ストレートタイプ近接センサを取り付...

詳細情報を確認する

種類
ブラケット
ブラケット形状
ストレート

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位:mm

M5用

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートタイプ外形図02

M8用

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートタイプ外形図03

M12用

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートタイプ外形図04

M18用

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートタイプ外形図05

M30用

製品仕様

材質／表面処理

ステンレス（SUS304）
鉄 SPCC／カチオン電着塗装：黒

規格表

M5用

型番		A	L	重量（g）	板厚
SUS304	SPCC	A	L	重量（g）	板厚
FS05ST012-S	FS05ST012-Z	12	24	5	SUS304：t1.5 SPCC：t2.0
FS05ST017-S	-	17	29	6
FS05ST022-S	FS05ST022-Z	22	34	7
FS05ST027-S	-	27	39	8
FS05ST032-S	-	32	44	10
FS05ST037-S	-	37	49	11
FS05ST042-S	-	42	54	12
FS05ST047-S	-	47	59	13
FS05ST052-S	-	52	64	15

M8用

型番		A	L	重量（g）	板厚
SUS304	SPCC	A	L	重量（g）	板厚
FS08ST015-S	FS08ST015-Z	15	32	8	SUS304：t2.0 SPCC：t2.3
FS08ST020-S	FS08ST020-Z	20	37	10
FS08ST025-S	-	25	42	12
FS08ST030-S	FS08ST030-Z	30	47	14
FS08ST035-S	-	35	52	15
FS08ST040-S	FS08ST040-Z	40	57	17
FS08ST045-S	-	45	62	19
FS08ST050-S	FS08ST050-Z	50	67	20
FS08ST060-S	-	60	79	23
FS08ST070-S	-	70	89	27
FS08ST080-S	-	80	99	30

M12用

型番		A	L	重量（g）	板厚
SUS304	SPCC	A	L	重量（g）	板厚
FS12ST020-S	FS12ST020-Z	20	41	14	SUS304：t2.5 SPCC：t2.6
FS12ST025-S	-	25	46	17
FS12ST030-S	FS12ST030-Z	30	51	19
FS12ST035-S	-	35	56	21
FS12ST040-S	FS12ST040-Z	40	61	24
FS12ST045-S	-	45	66	26
FS12ST050-S	FS12ST050-Z	50	71	28
FS12ST060-S	-	60	83	33
FS12ST070-S	-	70	93	37
FS12ST080-S	-	80	103	42
FS12ST090-S	-	90	113	47
FS12ST100-S	-	100	123	52
FS12ST110-S	-	110	133	56
FS12ST120-S	-	120	143	61

M18用

型番		A	L	重量（g）	板厚
SUS304	SPCC	A	L	重量（g）	板厚
FS18ST025-S	FS18ST025-Z	25	51	23	SUS304：t2.5 SPCC：t2.6
FS18ST030-S	FS18ST030-Z	30	56	26
FS18ST035-S	-	35	61	30
FS18ST040-S	FS18ST040-Z	40	66	33
FS18ST045-S	-	45	71	36
FS18ST050-S	FS18ST050-Z	50	76	39
FS18ST060-S	-	60	88	45
FS18ST070-S	-	70	98	51
FS18ST080-S	-	80	108	58
FS18ST090-S	-	90	118	64
FS18ST100-S	-	100	128	70
FS18ST110-S	-	110	138	76
FS18ST120-S	-	120	148	83

M30用

型番		A	L	重量（g）	板厚
SUS304	SPCC	A	L	重量（g）	板厚
FS30ST035-S	FS30ST035-Z	35	68	54	SUS304：t3.0 SPCC：t3.2
FS30ST040-S	FS30ST040-Z	40	73	59
FS30ST045-S	-	45	78	65
FS30ST050-S	FS30ST050-Z	50	83	68
FS30ST060-S	-	60	96	83
FS30ST070-S	-	70	106	92
FS30ST080-S	-	80	116	104
FS30ST090-S	-	90	126	113
FS30ST100-S	-	100	136	127
FS30ST110-S	-	110	146	138
FS30ST120-S	-	120	156	149

型番リスト

表示件数

型番

対応直径（ネジ型）

材質

表面処理

幅 W

(mm)

板厚

(mm)

基準寸法 A/A1

(mm)

長さ L

(mm)

RoHS?

最小発注数量

M5	SUS304	なし	16	1.5	12	24	10	1個
M5	SPCC	カチオン電着塗装：黒	16	2.0	12	24	10	1個
M5	SUS304	なし	16	1.5	17	29	10	1個
M5	SUS304	なし	16	1.5	22	34	10	1個
M5	SPCC	カチオン電着塗装：黒	16	2.0	22	34	10	1個
M5	SUS304	なし	16	1.5	27	39	10	1個
M5	SUS304	なし	16	1.5	32	44	10	1個
M5	SUS304	なし	16	1.5	37	49	10	1個
M5	SUS304	なし	16	1.5	42	54	10	1個
M5	SUS304	なし	16	1.5	47	59	10	1個
M5	SUS304	なし	16	1.5	52	64	10	1個
M8	SUS304	なし	20	2.0	15	32	10	1個
M8	SPCC	カチオン電着塗装：黒	20	2.3	15	32	10	1個
M8	SUS304	なし	20	2.0	20	37	10	1個
M8	SPCC	カチオン電着塗装：黒	20	2.3	20	37	10	1個
M8	SUS304	なし	20	2.0	25	42	10	1個
M8	SUS304	なし	20	2.0	30	47	10	1個
M8	SPCC	カチオン電着塗装：黒	20	2.3	30	47	10	1個
M8	SUS304	なし	20	2.0	35	52	10	1個
M8	SUS304	なし	20	2.0	40	57	10	1個
M8	SPCC	カチオン電着塗装：黒	20	2.3	40	57	10	1個
M8	SUS304	なし	20	2.0	45	62	10	1個
M8	SUS304	なし	20	2.0	50	67	10	1個
M8	SPCC	カチオン電着塗装：黒	20	2.3	50	67	10	1個
M8	SUS304	なし	20	2.0	60	79	10	1個
M8	SUS304	なし	20	2.0	70	89	10	1個
M8	SUS304	なし	20	2.0	80	99	10	1個
M12	SUS304	なし	24	2.5	20	41	10	1個
M12	SPCC	カチオン電着塗装：黒	24	2.6	20	41	10	1個
M12	SUS304	なし	24	2.5	25	46	10	1個
M12	SUS304	なし	24	2.5	30	51	10	1個
M12	SPCC	カチオン電着塗装：黒	24	2.6	30	51	10	1個
M12	SUS304	なし	24	2.5	35	56	10	1個
M12	SUS304	なし	24	2.5	40	61	10	1個
M12	SPCC	カチオン電着塗装：黒	24	2.6	40	61	10	1個
M12	SUS304	なし	24	2.5	45	66	10	1個
M12	SUS304	なし	24	2.5	50	71	10	1個
M12	SPCC	カチオン電着塗装：黒	24	2.6	50	71	10	1個
M12	SUS304	なし	24	2.5	60	83	10	1個
M12	SUS304	なし	24	2.5	70	93	10	1個
M12	SUS304	なし	24	2.5	80	103	10	1個
M12	SUS304	なし	24	2.5	90	113	10	1個
M12	SUS304	なし	24	2.5	100	123	10	1個
M12	SUS304	なし	24	2.5	110	133	10	1個
M12	SUS304	なし	24	2.5	120	143	10	1個
M18	SUS304	なし	32	2.5	25	51	10	1個
M18	SPCC	カチオン電着塗装：黒	32	2.6	25	51	10	1個
M18	SUS304	なし	32	2.5	30	56	10	1個
M18	SPCC	カチオン電着塗装：黒	32	2.6	30	56	10	1個
M18	SUS304	なし	32	2.5	35	61	10	1個
M18	SUS304	なし	32	2.5	40	66	10	1個
M18	SPCC	カチオン電着塗装：黒	32	2.6	40	66	10	1個
M18	SUS304	なし	32	2.5	45	71	10	1個
M18	SUS304	なし	32	2.5	50	76	10	1個
M18	SPCC	カチオン電着塗装：黒	32	2.6	50	76	10	1個
M18	SUS304	なし	32	2.5	60	88	10	1個
M18	SUS304	なし	32	2.5	70	98	10	1個
M18	SUS304	なし	32	2.5	80	108	10	1個
M18	SUS304	なし	32	2.5	90	118	10	1個
M18	SUS304	なし	32	2.5	100	128	10	1個

通常単価(税別) (税込単価)	通常出荷日

472円 ( 519円 )	5日目
414円 ( 455円 )	4日目
453円 ( 498円 )	5日目
480円 ( 528円 )	5日目
414円 ( 455円 )	5日目
446円 ( 491円 )	5日目
446円 ( 491円 )	5日目
471円 ( 518円 )	5日目
458円 ( 504円 )	5日目
458円 ( 504円 )	5日目
486円 ( 535円 )	5日目
532円 ( 585円 )	5日目
515円 ( 567円 )	5日目
580円 ( 638円 )	5日目
488円 ( 537円 )	5日目
389円 ( 428円 )	5日目
601円 ( 661円 )	5日目
492円 ( 541円 )	5日目
383円 ( 421円 )	5日目
571円 ( 628円 )	5日目
580円 ( 638円 )	5日目
570円 ( 627円 )	5日目
570円 ( 627円 )	5日目
510円 ( 561円 )	5日目
571円 ( 628円 )	5日目
585円 ( 644円 )	5日目
600円 ( 660円 )	5日目
650円 ( 715円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	5日目
670円 ( 737円 )	5日目
601円 ( 661円 )	5日目
670円 ( 737円 )	5日目
687円 ( 756円 )	5日目
617円 ( 679円 )	5日目
708円 ( 779円 )	5日目
472円 ( 519円 )	5日目
649円 ( 714円 )	5日目
685円 ( 754円 )	5日目
729円 ( 802円 )	5日目
767円 ( 844円 )	5日目
716円 ( 788円 )	5日目
774円 ( 851円 )	5日目
747円 ( 822円 )	5日目
814円 ( 895円 )	5日目
649円 ( 714円 )	5日目
601円 ( 661円 )	5日目
687円 ( 756円 )	在庫品1日目当日出荷可能
617円 ( 679円 )	5日目
708円 ( 779円 )	5日目
532円 ( 585円 )	在庫品1日目当日出荷可能
494円 ( 543円 )	5日目
615円 ( 677円 )	5日目
802円 ( 882円 )	5日目
778円 ( 856円 )	5日目
815円 ( 897円 )	5日目
799円 ( 879円 )	5日目
907円 ( 998円 )	5日目
785円 ( 864円 )	5日目
845円 ( 930円 )	5日目

基本情報

基本情報

シングルプレート近接センサ(ネジ型)用ストレートタイプ近接センサを取り付けるためのブラケットです。

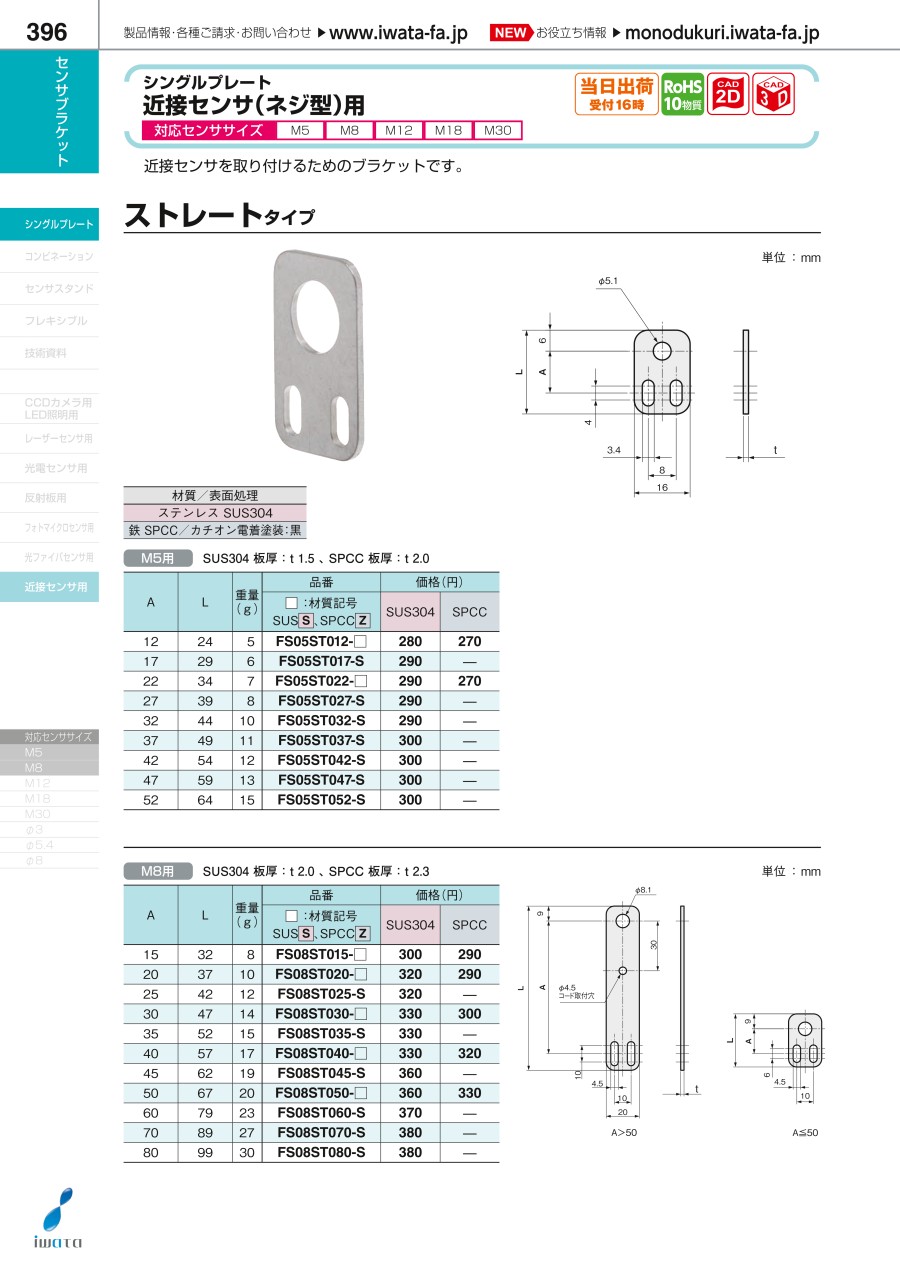

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
