トリム＆トリムシール ストレートピース【2個入り】
- 通常単価(税別)
- 1,261円～1,348円
- 税込単価
- 1,387円～1,483円
精密な隙間調整に対応。エッジ部を保護し、美観を提供するトリムです。【特長】・ト...
詳細情報を確認する- 種類
- トリム
- トリム種類
- 隙間隠し用リップ付き
- 材質
- エチレンプロピレンゴム
未確定：候補が3型番あります。
商品情報
外形図
単位：mm
製品仕様
材質：EPDM エチレンプロピレンゴム
| 型番 | 対応トリムシール | φD |
|---|---|---|
| 3SP | 3100 | 9.5 |
| 4SP | 4100 | 11 |
| 6SP | 6100 | 16 |
使用例
取付け手順
（1）板材にトリムを取り付けながら、なるべくすきまのできないようにトリムをカットする。
（2）トリムを板材に取付ける。
（3）トリムの合わせ目にカッティングガイドのストレート部をあてS-スリットを使ってチューブを切る。
（4）チューブとトリムの間にカッターを入れ、チューブを取り去る。
（5）切断面に接着剤をつけ、ストレートピースをはめ込む。接着剤は東亜合成アロンアルファ911P3が最適です。
（6）ストレートピースフレアー部に接着剤をつけ、巻き込むように接着する。

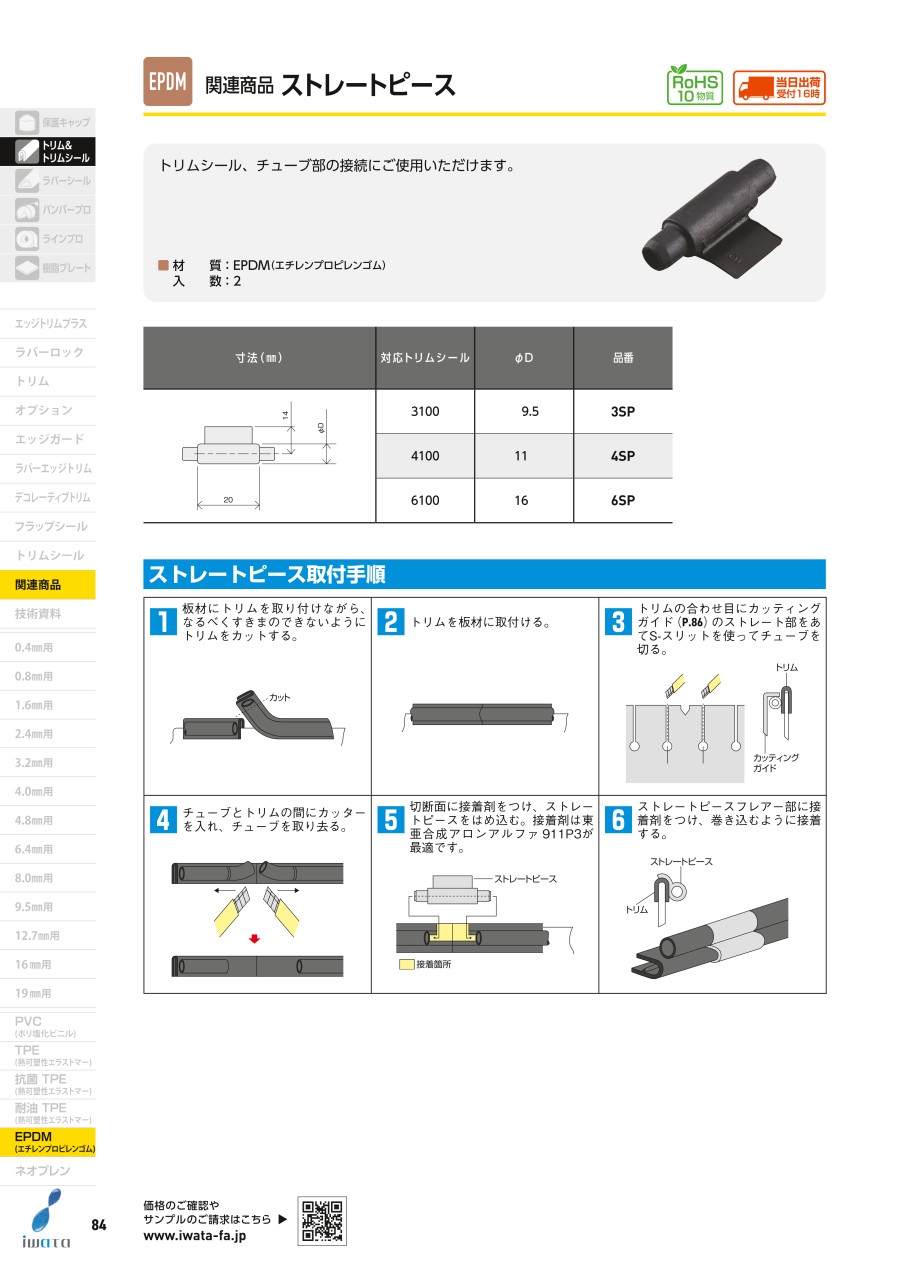

カタログ
