センサブラケット シングルプレート フォトマイクロセンサ用 Z型タイプ
- 通常単価(税別)
- 673円～757円
- 税込単価
- 740円～833円
【対応センサ】オムロン社/EE-SX、SUNX社/PM。【特長】・フォトマイク...
詳細情報を確認する- 種類
- ブラケット
- 材質
- SUS304
- 幅
- 26
- 板厚 t (mm)
- 1.5
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
商品情報

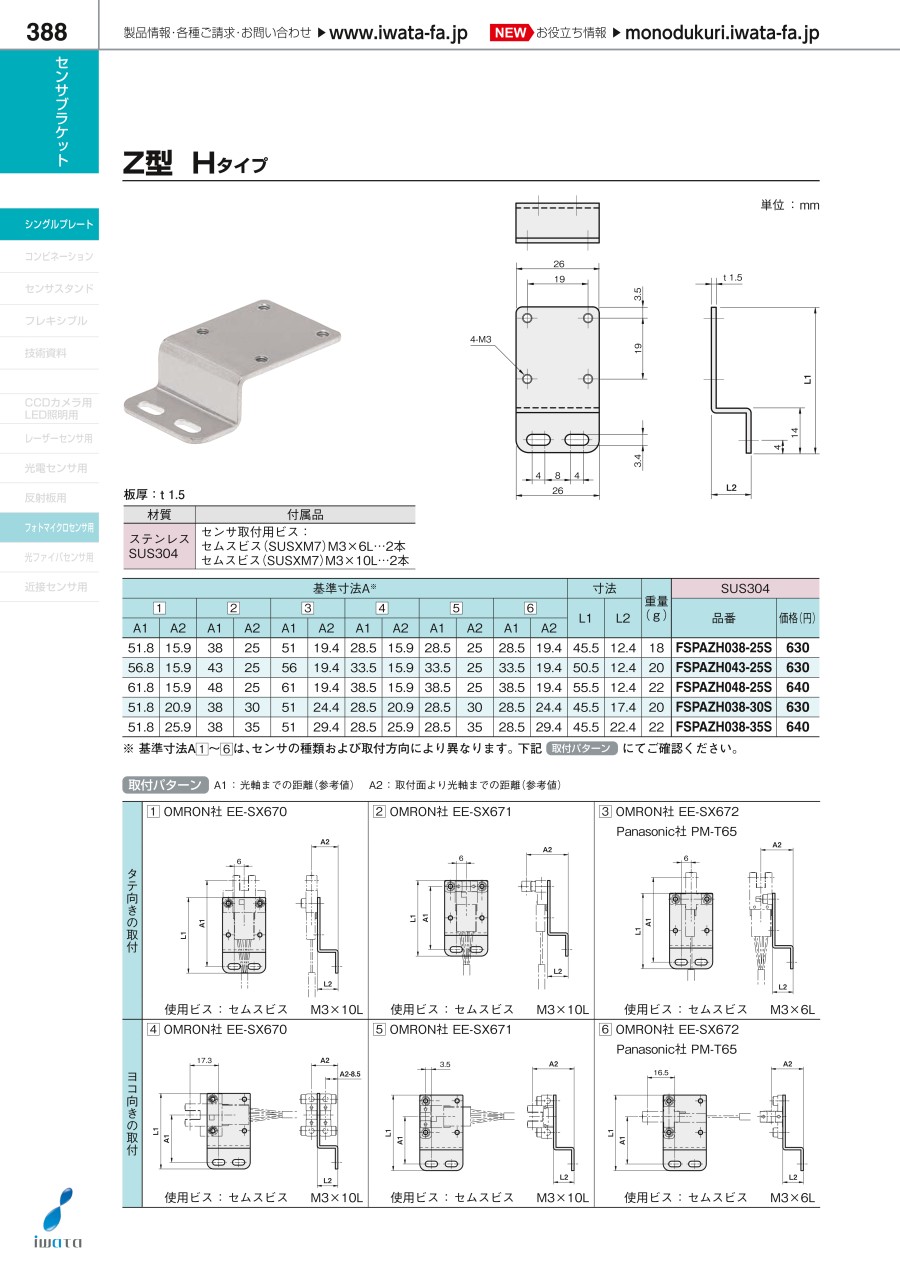

外形図
単位：mm
Vタイプ
Hタイプ
製品仕様
- 板厚：t 1.5
- 材質：ステンレスSUS304
- 付属品：センサ取付用ビス セムスビス（SUSXM7）M3×6L 2本、セムスビス（SUSXM7）M3×10L 2本
取付パターン
- A1：光軸までの距離（参考値）
- A2：取付面より光軸までの距離（参考値）
規格表
| 型番 | 基準寸法A※ | 寸法 | 重量 （g） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | （6） | L1 | L2 | ||||||||
| A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | ||||
| FSPAZV038-25S | 51.8 | 15.9 | 38 | 25 | 51 | 19.4 | 28.5 | 15.9 | 28.5 | 25 | 28.5 | 19.4 | 47.5 | 12.4 | 18 |
| FSPAZV043-25S | 56.8 | 15.9 | 43 | 25 | 56 | 19.4 | 33.5 | 15.9 | 33.5 | 25 | 33.5 | 19.4 | 52.5 | 12.4 | 20 |
| FSPAZV048-25S | 61.8 | 15.9 | 48 | 25 | 61 | 19.4 | 38.5 | 15.9 | 38.5 | 25 | 38.5 | 19.4 | 57.5 | 12.4 | 22 |
| FSPAZV038-30S | 51.8 | 20.9 | 38 | 30 | 51 | 24.4 | 28.5 | 20.9 | 28.5 | 30 | 28.5 | 24.4 | 47.5 | 17.4 | 20 |
| FSPAZV038-35S | 51.8 | 25.9 | 38 | 35 | 51 | 29.4 | 28.5 | 25.9 | 28.5 | 35 | 28.5 | 29.4 | 47.5 | 22.4 | 22 |
| FSPAZH038-25S | 51.8 | 15.9 | 38 | 25 | 51 | 19.4 | 28.5 | 15.9 | 28.5 | 25 | 28.5 | 19.4 | 45.5 | 12.4 | 18 |
| FSPAZH043-25S | 56.8 | 15.9 | 43 | 25 | 56 | 19.4 | 33.5 | 15.9 | 33.5 | 25 | 33.5 | 19.4 | 50.5 | 12.4 | 20 |
| FSPAZH048-25S | 61.8 | 15.9 | 48 | 25 | 61 | 19.4 | 38.5 | 15.9 | 38.5 | 25 | 38.5 | 19.4 | 55.5 | 12.4 | 22 |
| FSPAZH038-30S | 51.8 | 20.9 | 38 | 30 | 51 | 24.4 | 28.5 | 20.9 | 28.5 | 30 | 28.5 | 24.4 | 45.5 | 17.4 | 20 |
| FSPAZH038-35S | 51.8 | 25.9 | 38 | 35 | 51 | 29.4 | 28.5 | 25.9 | 28.5 | 35 | 28.5 | 29.4 | 45.5 | 22.4 | 22 |
※基準寸法A（1）～（6）は、センサの種類および取付方向により異なります。上記「取付パターン」にてご確認ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
711円 ( 782円 ) | 5日目 |
722円 ( 794円 ) | 5日目 |
673円 ( 740円 ) | 5日目 |
679円 ( 747円 ) | 5日目 |
728円 ( 801円 ) | 5日目 |
757円 ( 833円 ) | 5日目 |
725円 ( 798円 ) | 5日目 |
691円 ( 760円 ) | 5日目 |
736円 ( 810円 ) | 5日目 |
686円 ( 755円 ) | 5日目 |
詳細情報
基本情報
【対応センサ】オムロン社/EE-SX、SUNX社/PM。
【特長】
・フォトマイクロセンサを取り付けるためのブラケットです。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
