センサブラケット シングルプレート フォトマイクロセンサ用 L型タイプ
- 通常単価(税別)
- 634円～712円
- 税込単価
- 697円～783円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
センサブラケット シングルプレートL型 Vタイプ・Hタイプからお選びいただけます
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

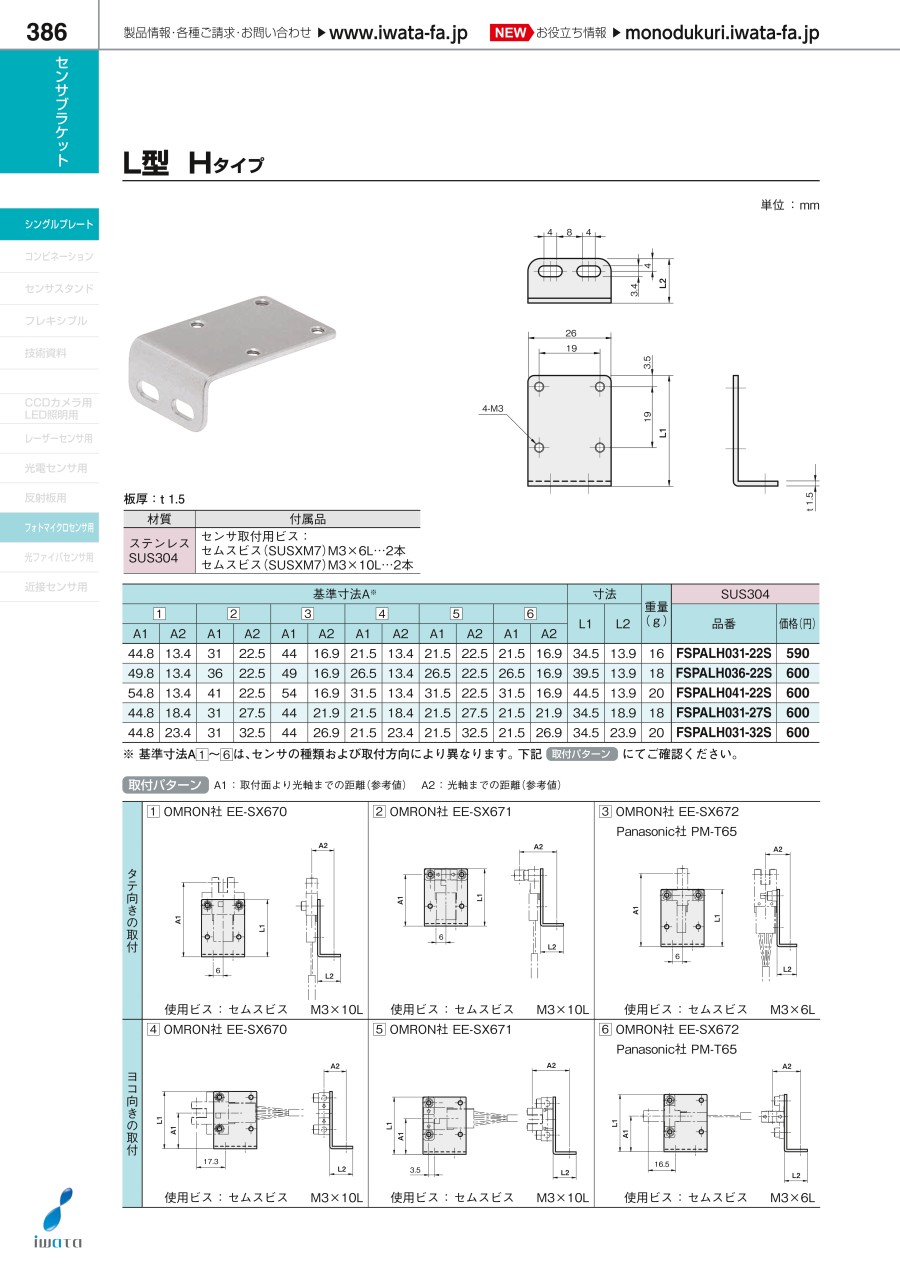

外形図
単位：mm
Vタイプ
Hタイプ
製品仕様
- 板厚：t 1.5
- 材質：ステンレスSUS304
- 付属品：センサ取付用ビス セムスビス（SUSXM7）M3×6L 2本、セムスビス（SUSXM7）M3×10L 2本
取付パターン
- A1：取付面より光軸までの距離（参考値）
- A2：光軸までの距離（参考値）
規格表
| 型番 | 基準寸法A※ | 寸法 | 重量 （g） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | （6） | L1 | L2 | ||||||||
| A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | ||||
| FSPALV031-22S | 44.8 | 13.4 | 31 | 22.5 | 44 | 16.9 | 21.5 | 13.4 | 21.5 | 22.5 | 21.5 | 16.9 | 34.5 | 15.9 | 16 |
| FSPALV036-22S | 49.8 | 13.4 | 36 | 22.5 | 49 | 16.9 | 26.5 | 13.4 | 26.5 | 22.5 | 26.5 | 16.9 | 39.5 | 15.9 | 18 |
| FSPALV041-22S | 54.8 | 13.4 | 41 | 22.5 | 54 | 16.9 | 31.5 | 13.4 | 31.5 | 22.5 | 31.5 | 16.9 | 44.5 | 15.9 | 20 |
| FSPALV031-27S | 44.8 | 18.4 | 31 | 27.5 | 44 | 21.9 | 21.5 | 18.4 | 21.5 | 27.5 | 21.5 | 21.9 | 34.5 | 20.9 | 18 |
| FSPALV031-32S | 44.8 | 23.4 | 31 | 32.5 | 44 | 26.9 | 21.5 | 23.4 | 21.5 | 32.5 | 21.5 | 26.9 | 34.5 | 25.9 | 20 |
| FSPALH031-22S | 44.8 | 13.4 | 31 | 22.5 | 44 | 16.9 | 21.5 | 13.4 | 21.5 | 22.5 | 21.5 | 16.9 | 34.5 | 13.9 | 16 |
| FSPALH036-22S | 49.8 | 13.4 | 36 | 22.5 | 49 | 16.9 | 26.5 | 13.4 | 26.5 | 22.5 | 26.5 | 16.9 | 39.5 | 13.9 | 18 |
| FSPALH041-22S | 54.8 | 13.4 | 41 | 22.5 | 54 | 16.9 | 31.5 | 13.4 | 31.5 | 22.5 | 31.5 | 16.9 | 44.5 | 13.9 | 20 |
| FSPALH031-27S | 44.8 | 18.4 | 31 | 27.5 | 44 | 21.9 | 21.5 | 18.4 | 21.5 | 27.5 | 21.5 | 21.9 | 34.5 | 18.9 | 18 |
| FSPALH031-32S | 44.8 | 23.4 | 31 | 32.5 | 44 | 26.9 | 21.5 | 23.4 | 21.5 | 32.5 | 21.5 | 26.9 | 34.5 | 23.9 | 20 |
※基準寸法A（1）～（6）は、センサの種類および取付方向により異なります。上記「取付パターン」にてご確認ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
712円 ( 783円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 5日目 |
674円 ( 741円 ) | 5日目 |
677円 ( 745円 ) | 5日目 |
711円 ( 782円 ) | 5日目 |
711円 ( 782円 ) | 5日目 |
634円 ( 697円 ) | 5日目 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 5日目 |
677円 ( 745円 ) | 5日目 |
詳細情報
基本情報
センサブラケット シングルプレートL型 Vタイプ・Hタイプからお選びいただけます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
センサブラケット シングルプレート フォトマイクロセンサ用 L型タイプのレビュー
センサ取付用
4
4.02020/12/08
センサ取付が簡単で良かったです。
金額も安く良かったですが、即納だと
もっと助かります。
