岩田製作所

センサブラケットシングルプレートタイプ反射板用 REシリーズ

カタログ |

通常単価(税別): 832円～1,193円

税込単価: 915円～1,312円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

センサブラケットシングルプレート反射板用　材質(ステンレス・鉄)がお選びいただけます。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

岩田製作所

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

RE-ストレートタイプ

A：反射面中心までの距離（参考値）

RE-L型タイプ

A：反射面中心までの距離（参考値）

RE-サイドタイプ

A：反射面中心までの距離（参考値）

RE-Z型タイプ

A：反射面中心までの距離（参考値）

製品仕様

材質／表面処理	板厚	付属品
ステンレス SUS304	t2.0	反射板取付用ビス：セムスビス（SUSXM7）M3×6…2本
鉄 SPCC／カチオン電着塗装：黒	t2.3	反射板取付用ビス：セムスビス（三価クロメート黒）M3×6…2本

規格表

型番	タイプ	A （mm）	L （mm）	重量（g）
□：材質記号（SUS：S、SPCC：Z）	タイプ	A （mm）	L （mm）	重量（g）
FSRESX040-□	ストレートタイプ	40	80	55
FSRESX055-□		55	95	65
FSRESX070-S		70	110	76
FSRELX035-□	L型タイプ	35	65	51
FSRELX050-□		50	80	61
FSRELX065-S		65	95	71
FSRESY025-□	サイドタイプ	25	45.5	57
FSREZX032-□	Z型タイプ	32	57.5	64

型番リスト

表示件数

型番

材質	表面処理	基準寸法 A	幅 W	長さ L	板厚 t	タイプ	RoHS?	最小発注数量

SUS304	なし	35	41	65	2.0	L型	10	1個
SPCC	カチオン電着塗装：黒	35	41	65	2.3	L型	10	1個
SUS304	なし	50	41	80	2.0	L型	10	1個
SPCC	カチオン電着塗装：黒	50	41	80	2.3	L型	10	1個
SUS304	なし	65	41	95	2.0	L型	10	1個
SUS304	なし	40	41	80	2.0	ストレート	10	1個
SPCC	カチオン電着塗装：黒	40	41	80	2.3	ストレート	10	1個
SUS304	なし	55	41	95	2.0	ストレート	10	1個
SPCC	カチオン電着塗装：黒	55	41	95	2.3	ストレート	10	1個
SUS304	なし	70	41	110	2.0	ストレート	10	1個
SUS304	なし	25	60	45.5	2.0	サイド	10	1個
SPCC	カチオン電着塗装：黒	25	60	45.5	2.3	サイド	10	1個
SUS304	なし	32	60	57.5	2.0	Z型	10	1個
SPCC	カチオン電着塗装：黒	32	60	57.5	2.3	Z型	10	1個

通常単価(税別) (税込単価)	通常出荷日

987円 ( 1,086円 )	在庫品1日目当日出荷可能
841円 ( 925円 )	4日目
1,115円 ( 1,227円 )	5日目
960円 ( 1,056円 )	5日目
1,169円 ( 1,286円 )	5日目
928円 ( 1,021円 )	在庫品1日目当日出荷可能
832円 ( 915円 )	5日目
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
893円 ( 982円 )	5日目
1,193円 ( 1,312円 )	5日目
999円 ( 1,099円 )	在庫品1日目当日出荷可能
952円 ( 1,047円 )	5日目
1,193円 ( 1,312円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	5日目

詳細情報

基本情報

基本情報

センサブラケットシングルプレート反射板用　材質(ステンレス・鉄)がお選びいただけます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

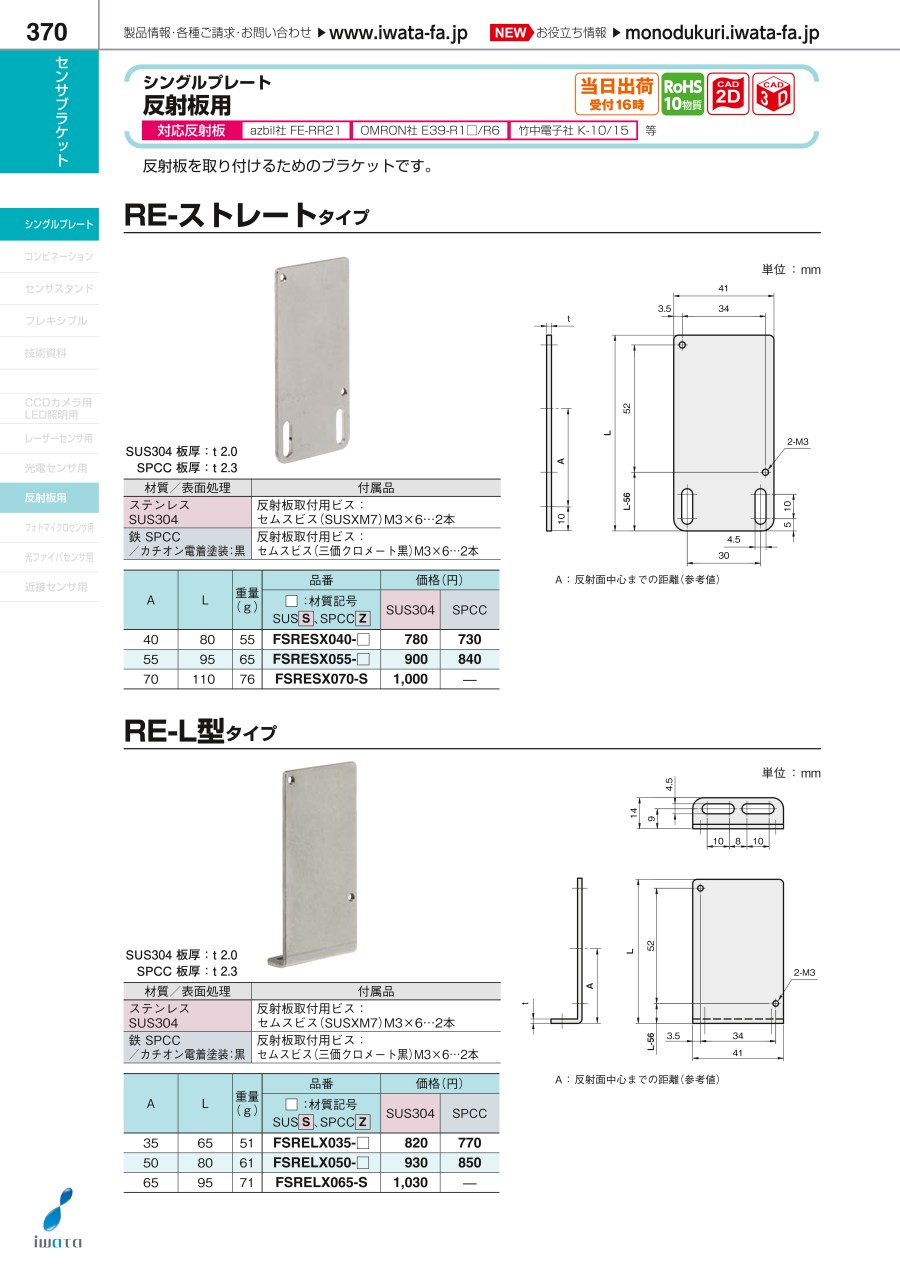

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
