六角NNTくい込み継手 エルボニップル KLN
- 通常単価(税別)
- 1,718円～1,970円
- 税込単価
- 1,890円～2,167円
高圧用鋼管用くい込み継手のエルボニップル。【特長】・一般油圧用の中口径までの高圧配管用（13.8MPa...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

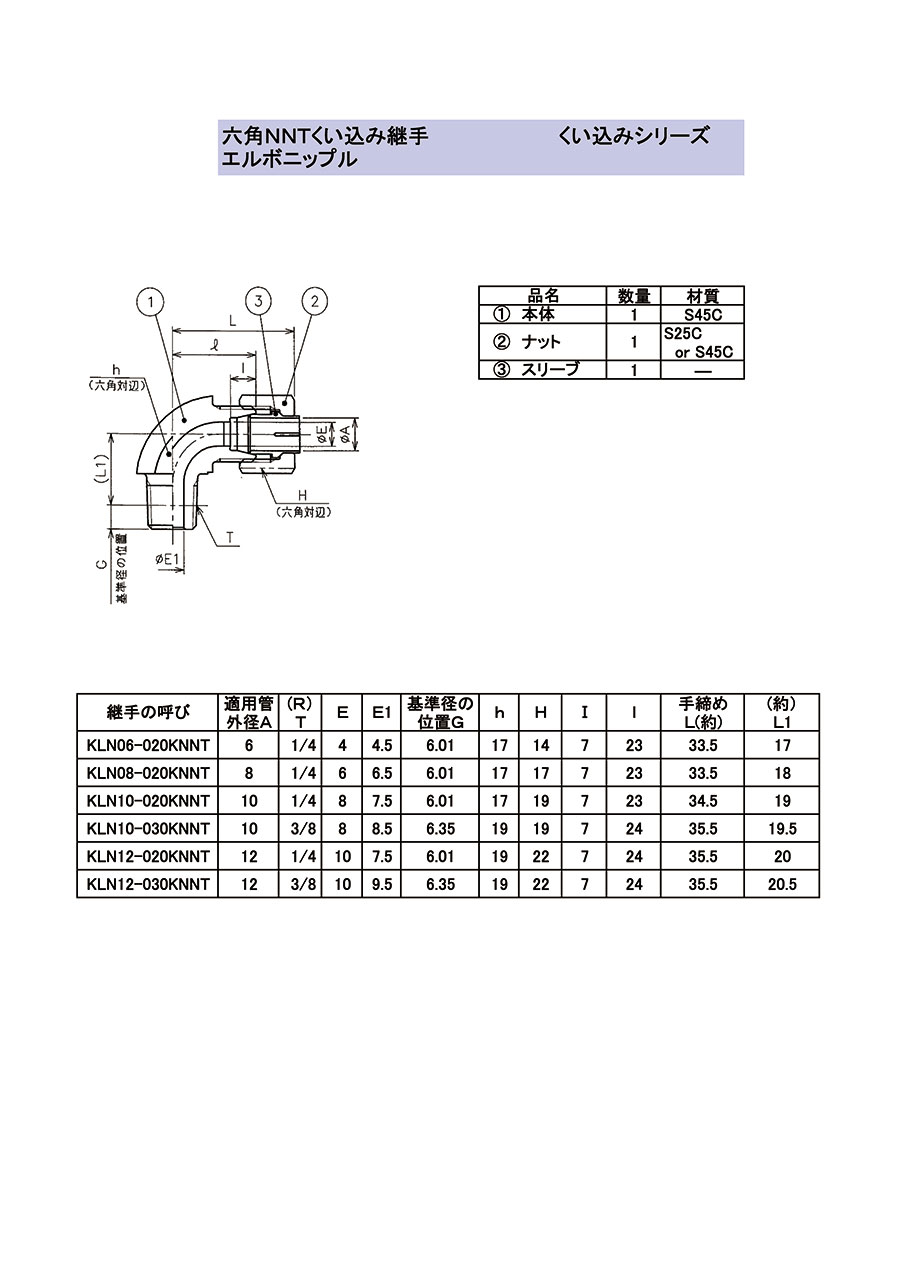

外形図
（1）本体 （2）ナット （3）スリーブ
製品仕様
| 品名 | 数量 | 材質 | ||||
|---|---|---|---|---|---|---|
| （1） 本体 | 1 | S45C | ||||
| （2） ナット | 1 | S25C or S45C | ||||
| （3） スリーブ | 1 | ― | ||||
規格表
| 継手の呼び | 適用管 外径A | （R） T | E | E1 | 基準径の位置G | h | H | Ⅰ | ｌ | 手締め L（約） | （約） L1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KLN06-020KNNT | 6 | 1/4 | 4 | 4.5 | 6.01 | 17 | 14 | 7 | 23 | 33.5 | 17 | ||
| KLN08-020KNNT | 8 | 1/4 | 6 | 6.5 | 6.01 | 17 | 17 | 7 | 23 | 33.5 | 18 | ||
| KLN10-020KNNT | 10 | 1/4 | 8 | 7.5 | 6.01 | 17 | 19 | 7 | 23 | 34.5 | 19 | ||
| KLN10-030KNNT | 10 | 3/8 | 8 | 8.5 | 6.35 | 19 | 19 | 7 | 24 | 35.5 | 19.5 | ||
| KLN12-020KNNT | 12 | 1/4 | 10 | 7.5 | 6.01 | 19 | 22 | 7 | 24 | 35.5 | 20 | ||
| KLN12-030KNNT | 12 | 3/8 | 10 | 9.5 | 6.35 | 19 | 22 | 7 | 24 | 35.5 | 20.5 | ||
開発秘話
競争に勝つにはどうしたらいいか？考え続けた結果、ついに“流れが滑らかな継手 NNT”が誕生。
・塑成加工のため、“流体穴”が滑らかで、バリ、コンタミなし。
・“エルボ”はコーナーが滑らかで流体抵抗減（当社比30％減）。
・まったく新しい“塑成加工技術”の開発で省エネ、騒音対策、振動削減を実現出来る継手です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,718円 ( 1,890円 ) | 在庫品1日目当日出荷可能 |
1,858円 ( 2,044円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高圧用鋼管用くい込み継手のエルボニップル。
【特長】
・一般油圧用の中口径までの高圧配管用（13.8MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
・独自の加工により低圧損、低騒音、低振動に貢献。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。
