溝付ピン F形
- 通常単価(税別)
- 307円
- 税込単価
- 338円
通常出荷日：1日目
【特長】欧米で一般的に使用されている、簡易型のノックピンです。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
SPRINGPINFF-ST-D6-20の仕様・寸法情報
種類
公差違いピン
ねじ/ねじ穴有無
なし
材質
[スチール] スチール
呼び径
6
長さ
20
軸径公差
プラス公差
エアベント有無
あり
特性
一般
外径(最大)(mm)
6.3
表面処理
四酸化鉄皮膜
商品情報

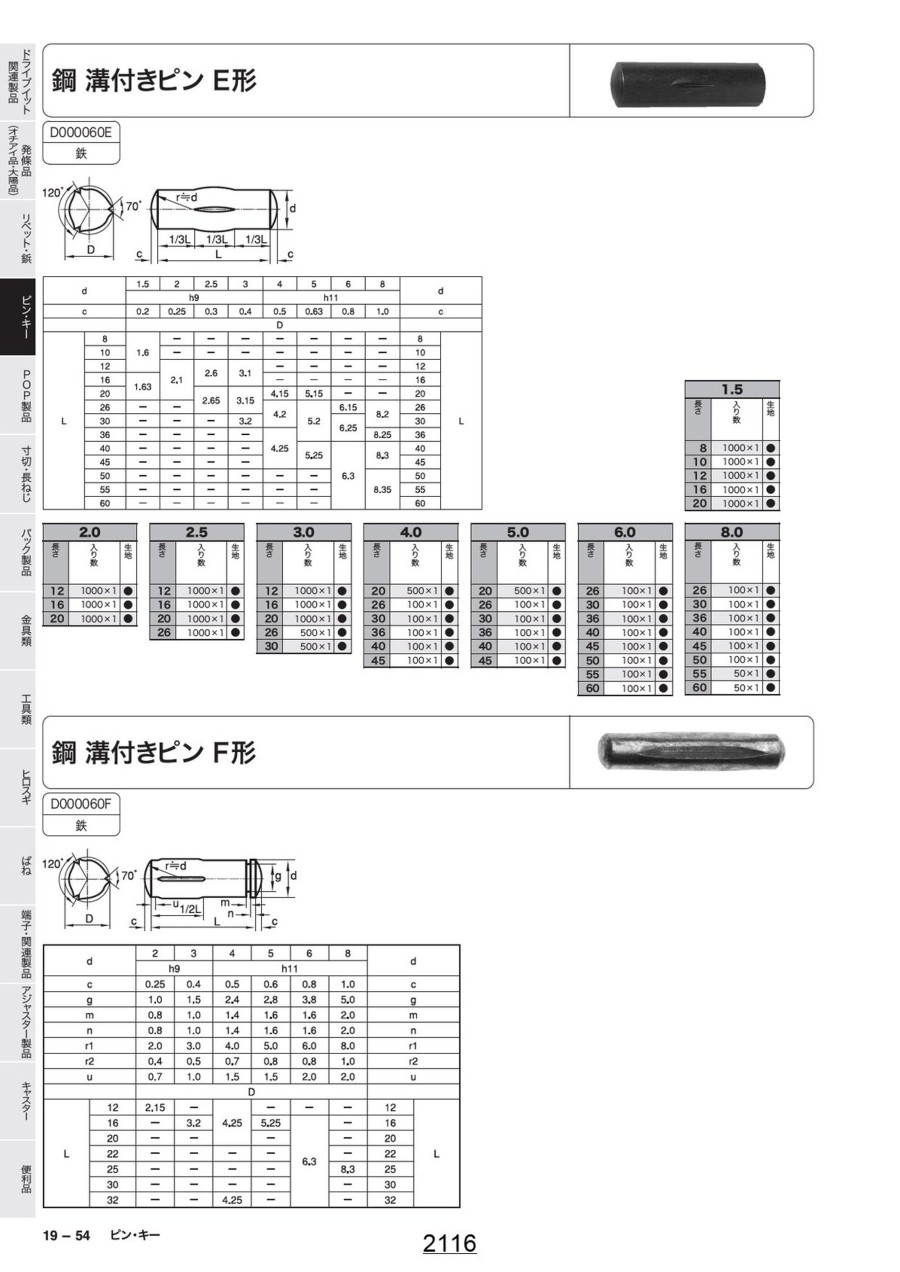

| d | 2 | 3 | 4 | 5 | 6 | 8 | d | ||
| h9 | h11 | ||||||||
| c | 0.25 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | c | ||
| g | 1.0 | 1.5 | 2.4 | 2.8 | 3.8 | 5.0 | g | ||
| m | 0.8 | 1.0 | 1.4 | 1.6 | 1.6 | 2.0 | m | ||
| n | 0.8 | 1.0 | 1.4 | 1.6 | 1.6 | 2.0 | n | ||
| r1 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | r1 | ||
| r2 | 0.4 | 0.5 | 0.7 | 0.8 | 0.8 | 1.0 | r2 | ||
| u | 0.7 | 1.0 | 1.5 | 1.5 | 2.0 | 2.0 | u | ||
| D | |||||||||
| L | 12 | 2.15 | - | 4.25 | - | - | - | 12 | L |
| 16 | - | 3.2 | 5.25 | 6.3 | - | 16 | |||
| 20 | - | - | - | - | 20 | ||||
| 22 | - | - | - | - | - | 22 | |||
| 25 | - | - | - | - | 8.3 | 25 | |||
| 30 | - | - | - | - | - | 30 | |||
| 32 | - | - | 4.25 | - | - | 32 | |||
カタログ
商品担当おすすめ
溝付ピン F形の型番SPRINGPINFF-ST-D6-20のページです。
型番SPRINGPINFF-ST-D6-20に関する仕様情報を記載しております。
