プラスマイナス穴付（+-） なべタッピンねじ 2種ガイド付き BRP形 G=40
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
CSBPNNBRPG40-SUS-TP4-70の仕様・寸法情報
詳細形状
なべ
ねじの呼び(M)
4
長さL(mm)
70
ねじ山種類
タッピングねじ
取付穴形状
プラスマイナス
材質
[ステンレス] ステンレス
表面処理
[なし] なし
先端形状
ノーズ付
基本形状
標準（丸）
販売単位
バラ(1個から購入可能)
ねじ部長さ(mm)
50
ねじM径
M4
サイズ（X表記）
M4X70
サイズ（-表記）
M4-70
詳細情報
基本情報
【ねじ山種類】 タッピングねじ
【ねじの呼び（M）】 4
【長さL（mm）】 70
【詳細形状】 なべ
【取付穴形状】 プラスマイナス
【基本形状】 標準（丸）
【材質】 ステンレス
【表面処理】 なし
【先端形状】 ノーズ付
【販売単位】 バラ(1個から購入可能) ねじ部
【長さ(mm)】 50
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。
商品概要
外形図
| 呼び径 | 4 | 5 | |
|---|---|---|---|
| dk | 基準寸法 | 7.0 | 9.0 |
| 許容差 | 0 -0.5 | 0 -0.6 | |
| k | 基準寸法 | 2.6 | 3.3 |
| 許容差 | ±0.15 | ||
| m | 参考 | 4.2 | 4.8 |
| 十字穴の番号 | 2 | ||
| 幅 n | 1.00 | 1.20 | |
| 深さ t | 1.40 | 1.80 | |
| ガイド部 G | 約40 | ||
| ｄ | 最大 | 4.00 | 5.00 |
| 最小 | 3.85 | 4.85 | |
| ねじの山数25.4mmに付き | 18 | 16 | |

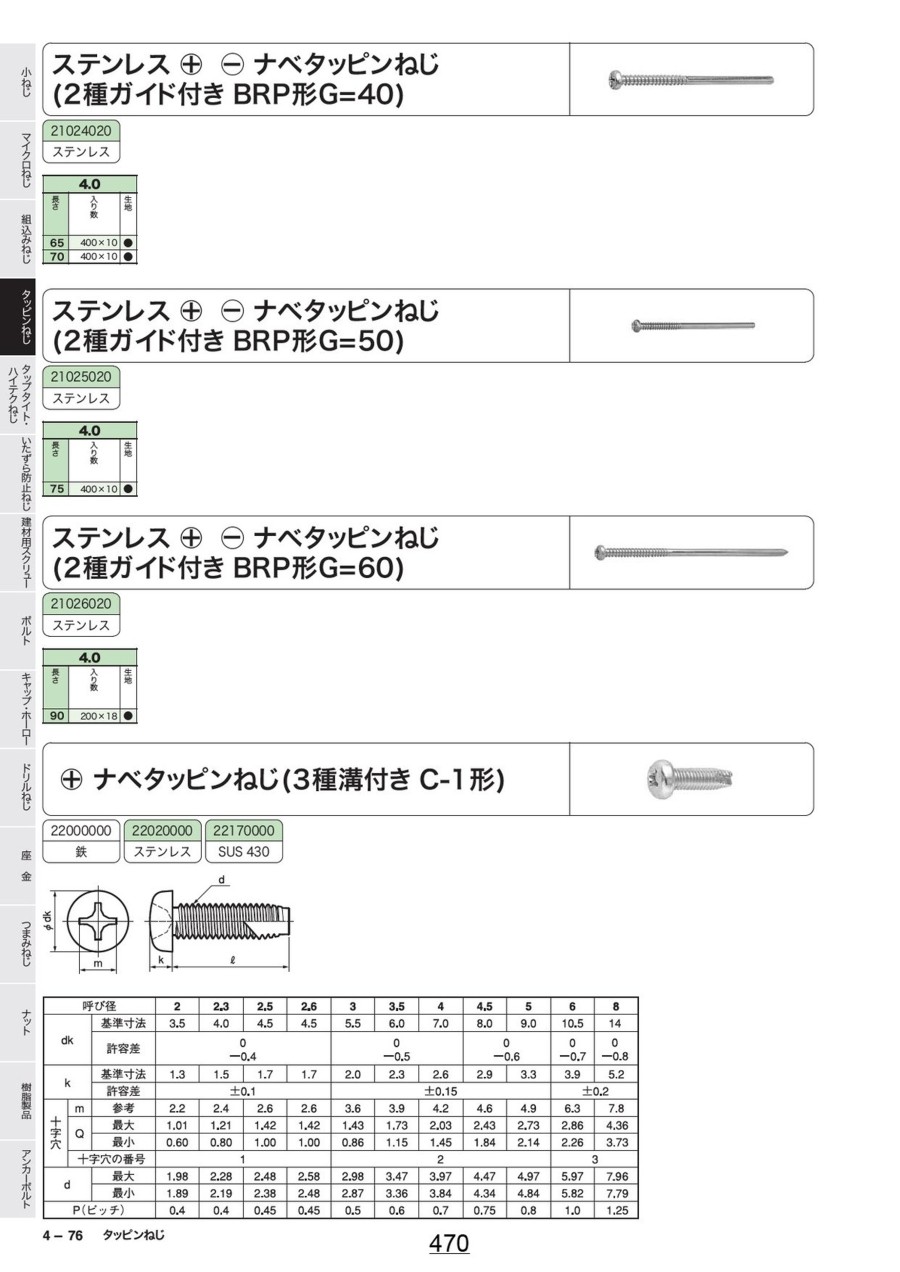

カタログ
