メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
ねじの呼び(M)
~mm- 3
- 5
長さL(mm)
~mm- 6
- 10
- 14
表面処理
- 三価クロメート
- 三価ホワイト
- なし
- 生地
ピッチ(mm)
~mm- 0.5
- 0.8
出荷日
- すべて
- 1日以内
プラスマイナス穴付（+-） ナベ小ねじ I=3（SW+ISO平W）【500～1600個入り】
- 通常単価(税別)
- 3,255円～4,082円
- 税込単価
- 3,581円～4,490円
通常出荷日：1日目
なべ頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,082円 ( 4,490円 ) | 1日目 |
4,001円 ( 4,401円 ) | 1日目 |
3,734円 ( 4,107円 ) | 1日目 |
3,255円 ( 3,581円 ) | 1日目 |
詳細情報
基本情報
なべ頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報

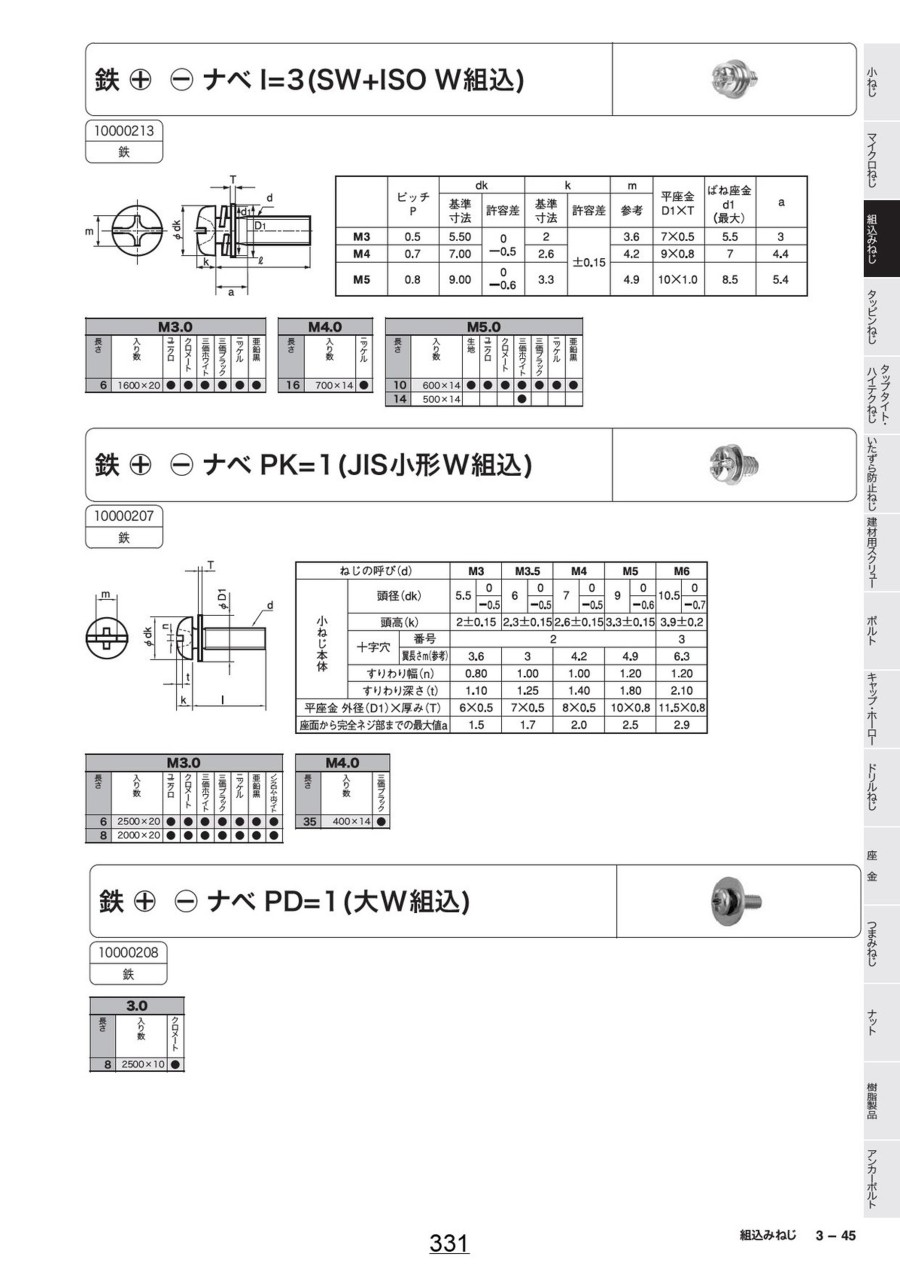

プラスマイナス穴付なべ小ねじ I=3（SW+ISO平W）の外形図と寸法
プラスマイナス穴付なべ小ねじ I=3（SW+ISO平W）の寸法図
| ピッチ p | dk | k | m | 平座金 D1× T | ばね座金 d1 (最大) | a | |||
|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 参考 | |||||
| M3 | 0.5 | 5.50 | 0 -0.5 | 2 | ±0.15 | 3.6 | 7×0.5 | 5.5 | 3 |
| M4 | 0.7 | 7.00 | 2.6 | 4.2 | 9×0.8 | 7 | 4.4 | ||
| M5 | 0.8 | 9.00 | 0 -0.6 | 3.3 | 4.9 | 10×1.0 | 8.5 | 5.4 | |
