鍛造蝶ナット 1種 細目【40～60個入り】
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 46,628円～49,411円特別価格
- 税込単価
- 51,291円～54,352円特別価格
取っ手部分の羽根が蝶の形状で、手で簡単に締めたり緩めたりできるツマミナットです...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。
商品概要
外形図
| ねじの 呼び | A | B | ※C | D | ※H | G1 | G2 | ||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 約 | 最小 | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 最大 | 最大 | |
| M5 | 8.5 | 7 | 7 | 25 | ±1.5 | 12 | ±1.5 | 3.5 | 4.5 |
| M6 | 10.5 | 9 | 11 | 32 | ±2.0 | 18 | 4 | 5 | |
| M8 | 14 | 12 | 11 | 40 | 21 | 4.5 | 5.5 | ||
| M10 | 18 | 15 | 15 | 50 | 26 | 5.5 | 6.5 | ||
| M12 | 22 | 18 | 16 | 60 | 29 | 7 | 8 | ||
| M16 | 26 | 22 | 17 | 70 | 34 | ±2.0 | 8 | 9 | |
| M20 | 34 | 28 | 23 | 90 | ±2.5 | 46 | 9 | 11 | |
| M24 | 43 | 36 | 23 | 112 | 56 | 11 | 13 | ||
- ※ C及びHの寸法はメーカーオリジナル規格となります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,411円44,469円 ( 48,916円 ) | 1日目 |
46,628円41,965円 ( 46,162円 ) | 1日目 |

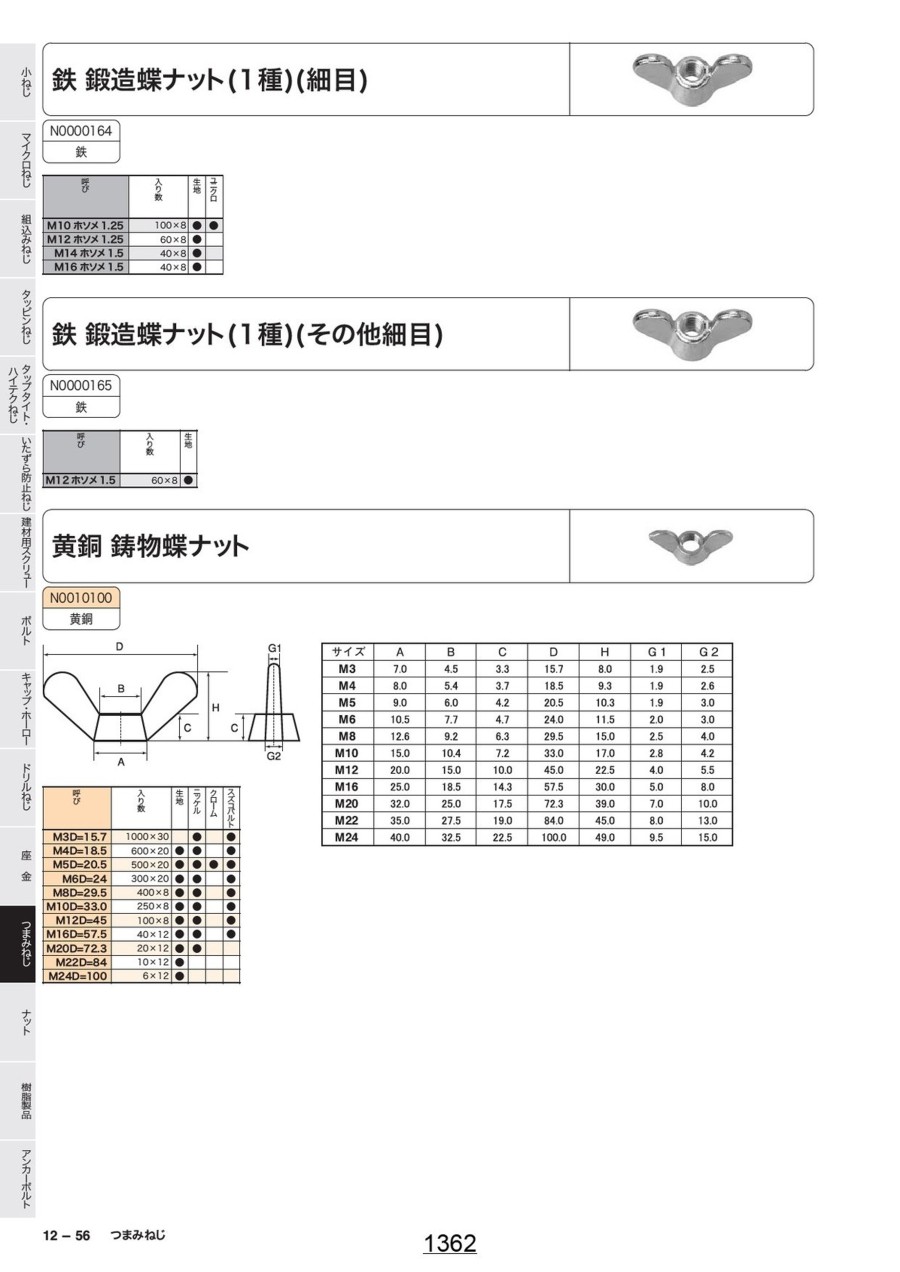

カタログ
