鍛造蝶ナット 1種【1～400個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 502円～160,458円特別価格
- 税込単価
- 552円～176,504円特別価格
取っ手部分の羽根が蝶の形状で、手で簡単に締めたり緩めたりできるツマミナットです...
詳細情報を確認する未確定：候補が74型番あります。
商品情報
商品概要

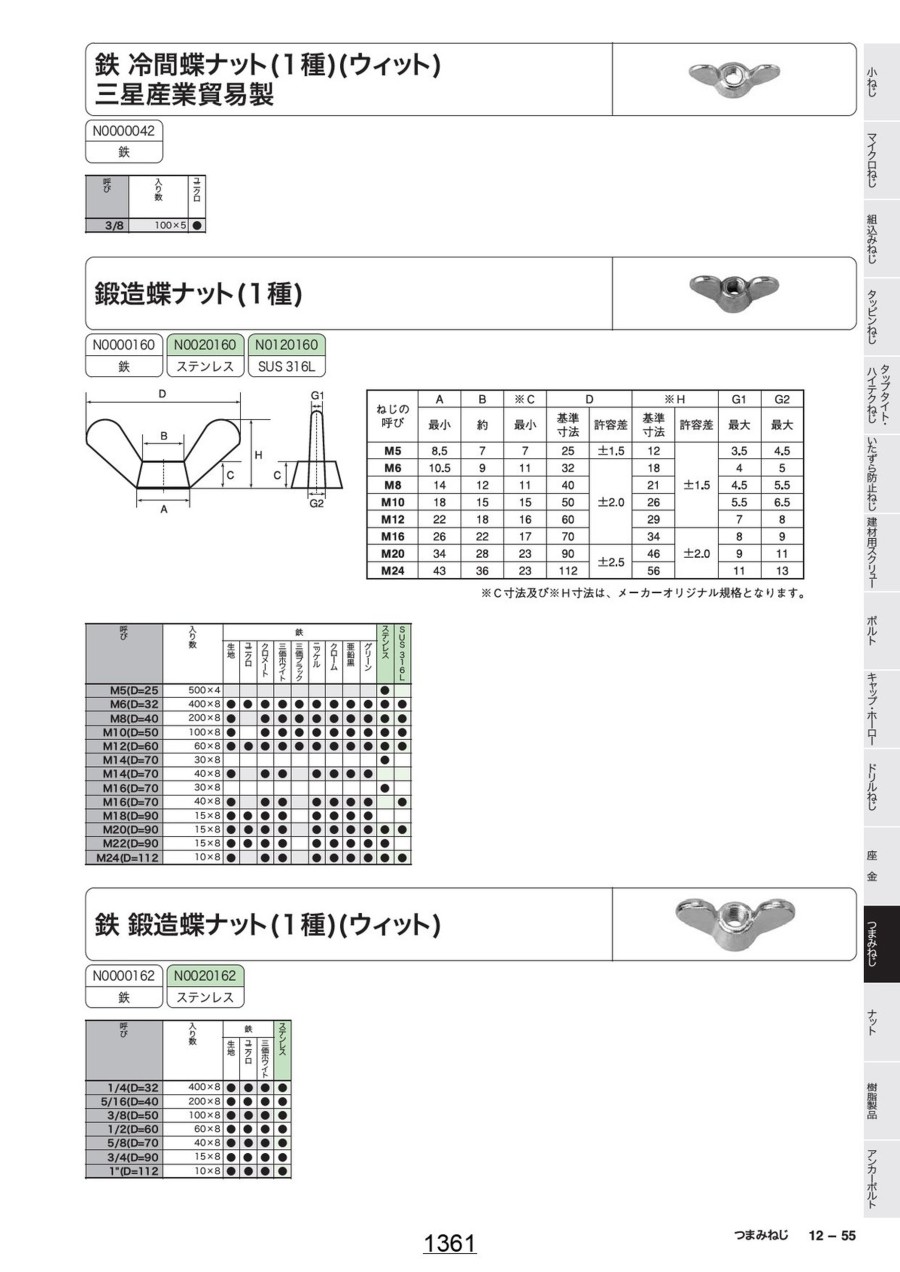

外形図
| ねじの 呼び | A | B | ※C | D | ※H | G1 | G2 | ||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 約 | 最小 | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 最大 | 最大 | |
| M5 | 8.5 | 7 | 7 | 25 | ±1.5 | 12 | ±1.5 | 3.5 | 4.5 |
| M6 | 10.5 | 9 | 11 | 32 | ±2.0 | 18 | 4 | 5 | |
| M8 | 14 | 12 | 11 | 40 | 21 | 4.5 | 5.5 | ||
| M10 | 18 | 15 | 15 | 50 | 26 | 5.5 | 6.5 | ||
| M12 | 22 | 18 | 16 | 60 | 29 | 7 | 8 | ||
| M16 | 26 | 22 | 17 | 70 | 34 | ±2.0 | 8 | 9 | |
| M20 | 34 | 28 | 23 | 90 | ±2.5 | 46 | 9 | 11 | |
| M24 | 43 | 36 | 23 | 112 | 56 | 11 | 13 | ||
- ※ C及びHの寸法はメーカーオリジナル規格となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,274円 ( 2,501円 ) | 1日目 |
4,952円 ( 5,447円 ) | 1日目 |
145,349円130,814円 ( 143,895円 ) | 10日目 |
80,091円72,081円 ( 79,289円 ) | 10日目 |
47,440円42,696円 ( 46,966円 ) | 10日目 |
42,665円38,398円 ( 42,238円 ) | 10日目 |
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
594円 ( 653円 ) | 1日目 |
32,790円29,511円 ( 32,462円 ) | 1日目 |
2,467円 ( 2,714円 ) | 1日目 |
2,928円 ( 3,221円 ) | 在庫品1日目当日出荷可能 |
44,400円39,960円 ( 43,956円 ) | 10日目 |
3,188円 ( 3,507円 ) | 在庫品1日目当日出荷可能 |
33,349円30,014円 ( 33,015円 ) | 10日目 |
56,217円50,595円 ( 55,655円 ) | 1日目 |
906円 ( 997円 ) | 在庫品1日目当日出荷可能 |
42,609円 ( 46,870円 ) | 1日目 |
2,955円 ( 3,251円 ) | 1日目 |
31,229円28,106円 ( 30,917円 ) | 10日目 |
111,983円100,784円 ( 110,862円 ) | 10日目 |
61,555円55,399円 ( 60,939円 ) | 10日目 |
36,604円32,943円 ( 36,237円 ) | 1日目 |
32,790円29,511円 ( 32,462円 ) | 1日目 |
58,047円52,242円 ( 57,466円 ) | 10日目 |
41,417円37,275円 ( 41,003円 ) | 10日目 |
44,400円39,960円 ( 43,956円 ) | 10日目 |
28,110円25,299円 ( 27,829円 ) | 10日目 |
33,349円30,014円 ( 33,015円 ) | 10日目 |
73,571円66,213円 ( 72,834円 ) | 10日目 |
43,691円39,321円 ( 43,253円 ) | 10日目 |
39,291円35,361円 ( 38,897円 ) | 10日目 |
69,759円62,783円 ( 69,061円 ) | 10日目 |
55,010円49,509円 ( 54,460円 ) | 10日目 |
53,263円47,936円 ( 52,730円 ) | 10日目 |
33,716円30,344円 ( 33,378円 ) | 10日目 |
39,960円35,964円 ( 39,560円 ) | 10日目 |
133,831円120,447円 ( 132,492円 ) | 10日目 |
73,571円66,213円 ( 72,834円 ) | 10日目 |
43,691円39,321円 ( 43,253円 ) | 10日目 |
39,291円35,361円 ( 38,897円 ) | 10日目 |
69,759円62,783円 ( 69,061円 ) | 10日目 |
55,010円49,509円 ( 54,460円 ) | 10日目 |
53,263円47,936円 ( 52,730円 ) | 10日目 |
33,716円30,344円 ( 33,378円 ) | 10日目 |
39,960円35,964円 ( 39,560円 ) | 10日目 |
151,291円136,161円 ( 149,777円 ) | 10日目 |
83,840円75,456円 ( 83,002円 ) | 10日目 |
52,083円46,874円 ( 51,561円 ) | 10日目 |
45,329円40,796円 ( 44,876円 ) | 10日目 |
75,718円68,146円 ( 74,961円 ) | 10日目 |
63,524円57,171円 ( 62,888円 ) | 10日目 |
62,108円55,897円 ( 61,487円 ) | 10日目 |
38,882円 ( 42,770円 ) | 10日目 |
47,268円42,541円 ( 46,795円 ) | 10日目 |
160,458円144,412円 ( 158,853円 ) | 10日目 |
88,401円79,560円 ( 87,516円 ) | 1日目 |
52,083円46,874円 ( 51,561円 ) | 10日目 |
46,918円42,226円 ( 46,449円 ) | 10日目 |
83,164円74,847円 ( 82,332円 ) | 10日目 |
65,564円59,007円 ( 64,908円 ) | 10日目 |
カタログ
商品担当おすすめ
ミスミ
蝶ナット
ミスミ
蝶ボルト-単品・小箱-
三星産業貿易
冷間蝶ナット（Rタイプ）
鍛造蝶ナット 1種のレビュー
締め付け・材の固定に利用
5
5.02023/03/27
スライド機構の固定箇所で使用しました。何度も締め付け、緩めることを繰り返すので、耐久性があって助かりました。
0人が参考にしています。
治具の締め付け
5
5.02022/02/28
手締めなので、締緩作業が楽です。
高品質で、満足しています。
0人が参考にしています。
加工冶具の部品固定
5
5.02020/02/25
ホムセンで売っているようなチョウネジよりは硬くてしっかりした感じです。
0人が参考にしています。
測定冶具
5
5.02020/01/15
鍛造なのでしっかりとした感じで少々無理やり締めてもネジ山がなめる感じはしないです。今回力をかける部分で使用する予定なので...もっと読む
