Uボルト（鋼管用）
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 101円～30,384円特別価格
- 税込単価
- 111円～33,422円特別価格
Uボルトとはその名の通りUの字形状のボルト。【特長】・両端におねじが切られてい...
詳細情報を確認する未確定：候補が462型番あります。
商品情報
Uボルト 鋼管用の商品概要
材質
スチール（ST）：SS400（相当）
ステンレス（SUS）：SUS304（相当）
耐食性ステンレス（316L）：SUS316L（相当）

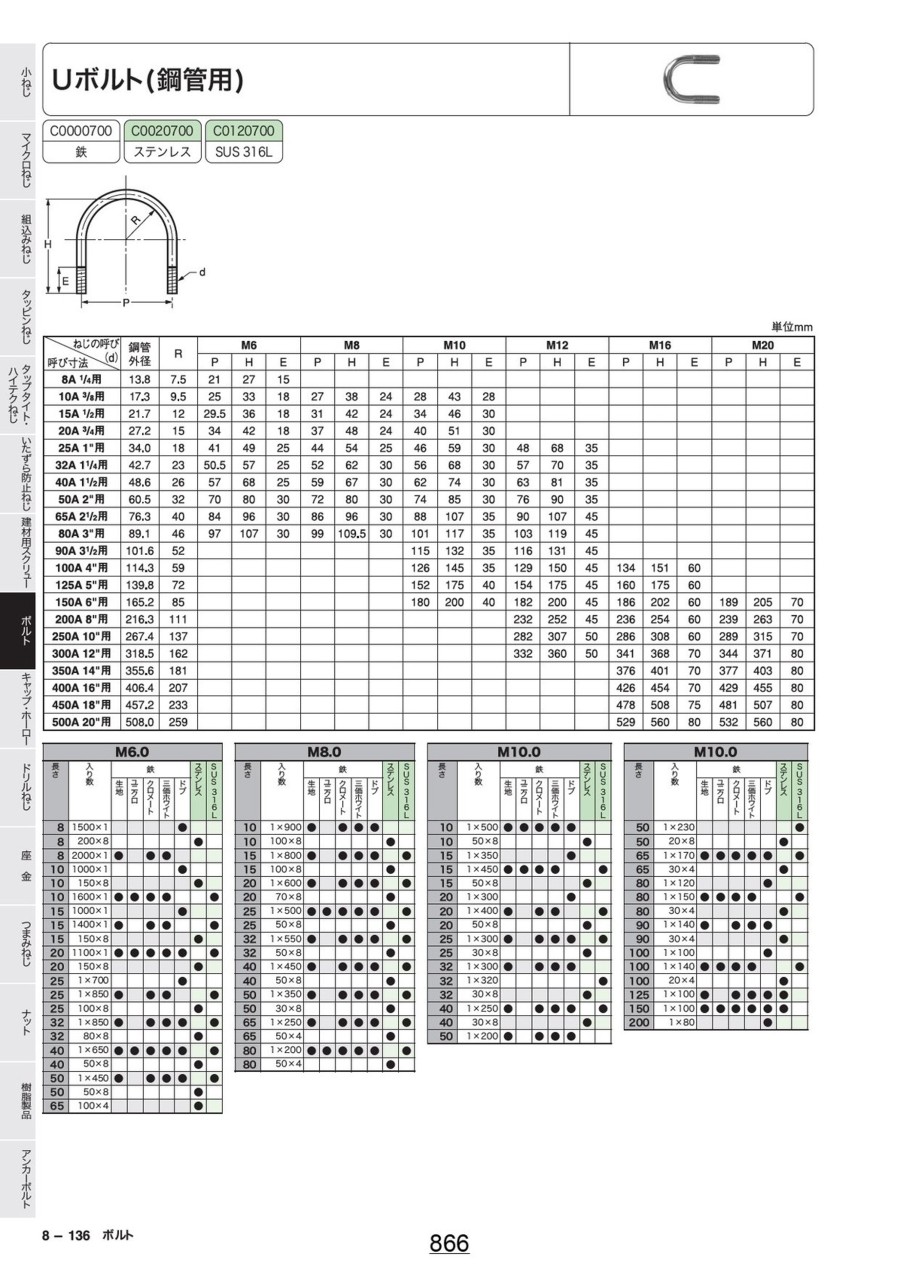

外形図
※ナットは付属しておりません。
規格表
| ねじ径 | M4 ※1 | M5 ※1 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30※2 | ||||||||||||||||||||||
| d | 3.50 | 4.37 | 5.23 | 6.80-7.03 | 8.25-8.85 | 10.65-11.20 | 14.20-14.56 | 18.20 | 21.80 | 27.50 | ||||||||||||||||||||||
| 鋼管呼び寸法 | 鋼管 外径 | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | P | H | E | |
| ミリメートル 系 | インチ 系 | |||||||||||||||||||||||||||||||
| 6A | 1/8B | 10.5 | 18 | 24 | 15 | |||||||||||||||||||||||||||
| 8A | 1/4B | 13.8 | 21 | 27 | 15 | |||||||||||||||||||||||||||
| 10A | 3/8B | 17.3 | 23 | 40 | 22 | 25 | 33 | 18 | 27 | 38 | 24 | 28 | 43 | 28 | ||||||||||||||||||
| 15A | 1/2B | 21.7 | 28 | 47 | 30 | 29 | 47 | 30 | 29.5 | 36 | 18 | 31 | 42 | 24 | 34 | 46 | 30 | |||||||||||||||
| 20A | 3/4B | 27.2 | 34 | 53 | 30 | 35 | 53 | 30 | 34 | 42 | 18 | 37 | 48 | 24 | 40 | 51 | 30 | |||||||||||||||
| 25A | 1B | 34.0 | 40 | 60 | 30 | 41 | 60 | 30 | 41 | 49 | 25 | 44 | 54 | 25 | 46 | 59 | 30 | 48 | 68 | 35 | ||||||||||||
| 32A | 1-1/4B | 42.7 | 51 | 69 | 30 | 50.5 | 57 | 25 | 52 | 62 | 30 | 56 | 68 | 30 | 57 | 70 | 35 | |||||||||||||||
| 40A | 1-1/2B | 48.6 | 57 | 74 | 30 | 57 | 68 | 25 | 59 | 67 | 30 | 62 | 74 | 30 | 63 | 81 | 35 | |||||||||||||||
| 50A | 2B | 60.5 | 69 | 86 | 30 | 70 | 80 | 30 | 72 | 80 | 30 | 74 | 85 | 30 | 76 | 90 | 35 | |||||||||||||||
| 65A | 2-1/2B | 76.3 | 84 | 96 | 30 | 86 | 96 | 30 | 88 | 107 | 35 | 90 | 107 | 45 | ||||||||||||||||||
| 80A | 3B | 89.1 | 97 | 107 | 30 | 99 | 109 | 30 | 101 | 117 | 35 | 103 | 119 | 45 | ||||||||||||||||||
| 90A | 3-1/2B | 101.6 | 110 | 133 | 35 | 112 | 130 | 35 | 115 | 132 | 35 | 116 | 131 | 45 | ||||||||||||||||||
| 100A | 4B | 114.3 | 124 | 142 | 35 | 126 | 145 | 35 | 129 | 150 | 45 | 134 | 151 | 60 | ||||||||||||||||||
| 125A | 5B | 139.8 | 150 | 168 | 40 | 152 | 175 | 40 | 154 | 175 | 45 | 160 | 175 | 60 | ||||||||||||||||||
| 150A | 6B | 165.2 | 176 | 194 | 40 | 180 | 200 | 40 | 182 | 201 | 45 | 186 | 202 | 60 | ||||||||||||||||||
| 175A | 7B | 190.7 | 207 | 227 | 45 | |||||||||||||||||||||||||||
| 200A | 8B | 216.3 | 230 | 250 | 50 | 232 | 252 | 45 | 236 | 254 | 60 | 239 | 263 | 70 | ||||||||||||||||||
| 250A | 10B | 267.4 | 280 | 305 | 50 | 282 | 308 | 50 | 286 | 308 | 60 | 289 | 315 | 70 | ||||||||||||||||||
| 300A | 12B | 318.5 | 331 | 358 | 50 | 332 | 360 | 50 | 341 | 368 | 70 | 344 | 371 | 80 | 346 | 363 | 80 | |||||||||||||||
| 350A | 14B | 355.6 | 372 | 397 | 60 | 376 | 401 | 70 | 377 | 403 | 80 | 383 | 399 | 80 | ||||||||||||||||||
| 400A | 16B | 406.4 | 422 | 448 | 60 | 426 | 454 | 70 | 429 | 455 | 80 | 434 | 446 | 80 | ||||||||||||||||||
| 450A | 18B | 457.2 | 478 | 508 | 75 | 481 | 507 | 80 | 484 | 508 | 80 | 496 | 535 | 115 | ||||||||||||||||||
| 500A | 20B | 508.0 | 529 | 560 | 80 | 532 | 560 | 80 | 539 | 572 | 110 | 548 | 586 | 115 | ||||||||||||||||||
| 550A | 22B | 558.8 | 591 | 624 | 110 | 598 | 636 | 115 | ||||||||||||||||||||||||
| 600A | 24B | 609.6 | 635 | 665 | 80 | 642 | 675 | 110 | 650 | 688 | 115 | |||||||||||||||||||||
| 650A | 26B | 660.4 | 700 | 738 | 115 | |||||||||||||||||||||||||||
- ※1 M4、M5はステンレスのみ ／※2 M30は鉄のみ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
537円 ( 591円 ) | 在庫品1日目当日出荷可能 |
651円 ( 716円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 1日目 |
512円 ( 563円 ) | 1日目 |
567円 ( 624円 ) | 1日目 |
1,043円 ( 1,147円 ) | 1日目 |
604円 ( 664円 ) | 在庫品1日目当日出荷可能 |
699円 ( 769円 ) | 在庫品1日目当日出荷可能 |
971円 ( 1,068円 ) | 在庫品1日目当日出荷可能 |
715円 ( 787円 ) | 在庫品1日目当日出荷可能 |
786円 ( 865円 ) | 在庫品1日目当日出荷可能 |
936円 ( 1,030円 ) | 1日目 |
1,412円 ( 1,553円 ) | 1日目 |
1,177円 ( 1,295円 ) | 1日目 |
1,323円 ( 1,455円 ) | 1日目 |
1,068円 ( 1,175円 ) | 1日目 |
1,392円 ( 1,531円 ) | 1日目 |
1,248円 ( 1,373円 ) | 1日目 |
1,758円 ( 1,934円 ) | 1日目 |
1,905円 ( 2,096円 ) | 在庫品1日目当日出荷可能 |
2,097円 ( 2,307円 ) | 1日目 |
2,367円 ( 2,604円 ) | 在庫品1日目当日出荷可能 |
1,908円 ( 2,099円 ) | 1日目 |
3,114円 ( 3,425円 ) | 在庫品1日目当日出荷可能 |
3,132円 ( 3,445円 ) | 1日目 |
3,636円 ( 4,000円 ) | 1日目 |
1,767円 ( 1,944円 ) | 1日目 |
2,479円 ( 2,727円 ) | 1日目 |
2,379円 ( 2,617円 ) | 1日目 |
3,048円 ( 3,353円 ) | 1日目 |
3,376円 ( 3,714円 ) | 1日目 |
5,112円 ( 5,623円 ) | 1日目 |
6,065円 ( 6,672円 ) | 1日目 |
7,983円 ( 8,781円 ) | 1日目 |
5,672円 ( 6,239円 ) | 1日目 |
6,492円 ( 7,141円 ) | 1日目 |
8,349円 ( 9,184円 ) | 1日目 |
9,196円8,460円 ( 9,306円 ) | 1日目 |
10,253円9,227円 ( 10,150円 ) | 1日目 |
11,344円 ( 12,478円 ) | 1日目 |
14,052円12,646円 ( 13,911円 ) | 1日目 |
16,008円 ( 17,609円 ) | 1日目 |
19,291円17,361円 ( 19,097円 ) | 1日目 |
18,221円 ( 20,043円 ) | 1日目 |
20,832円18,748円 ( 20,623円 ) | 1日目 |
24,092円 ( 26,501円 ) | 1日目 |
28,296円25,466円 ( 28,013円 ) | 1日目 |
25,756円23,180円 ( 25,498円 ) | 1日目 |
27,846円25,061円 ( 27,567円 ) | 1日目 |
30,384円27,345円 ( 30,080円 ) | 1日目 |
284円 ( 312円 ) | 1日目 |
408円 ( 449円 ) | 3日目 |
212円 ( 233円 ) | 1日目 |
385円 ( 424円 ) | 1日目 |
291円 ( 320円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Uボルトとはその名の通りUの字形状のボルト。
【特長】
・両端におねじが切られている
・他のボルト類が締結する為にボルト自体を回転させるのに対してUボルトは必ずナットを使用
・反対側から閉じるような形で締結
【用途】
・配管（パイプ）等を固定するのに最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（ドブメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
ミスミ
ナット－単品販売－
ＳＵＮＣＯ
Uボルト 鋼管用 ナット付
ＳＵＮＣＯ
Uボルト（鋼管用） ウィット
Uボルト（鋼管用）のレビュー
鋼管の固定
3
3.02016/03/30
インチタイプよりも太くて扱いやすい、ネジもメートル並目と締め付ける際にミリ規格の工具が使えるから良い。欲を言えばナットを...もっと読む
11人が参考にしています。
単管パイプ固定
5
5.02019/04/22
単管パイプと木材を接合するため，直径に合うＵボルトを探していました。ナットも付属で助かります。
4人が参考にしています。
エア配管用、鋼管固定
4
4.02017/04/10
鋼管をローラコンベア脚に渡して固定する用途で購入。
小型、安価なところが良いです。
ただ、WEBカテゴリー「MISUMI...もっと読む
4人が参考にしています。
固定
5
5.02019/10/24
金属パイプと金属板の間の固定として使用しました．剛性もあり，良い製品だと思います．
1人が参考にしています。
配管の固定
5
5.02019/01/24
必要数購入できるのでありがたいです。
使用感も問題ありません。
1人が参考にしています。
よくあるご質問（FAQ）
Qナットは付属していますか。
A
ナットは付属していません。
Q取り扱い材質は何でしょうか？
A
鉄とステンレスです。
QUボルト（鋼管用）（型番：SPNUBH-SUS-M8-90）の材質に「ステンレス」とありますが、具体的な鋼種を教えてください。
A
当該型番の鋼種はSUS304J3です。
