ヒステリシスシリーズ ヒステリシスブレーキ
- 通常単価(税別)
- 264,205円
- 税込単価
- 290,626円
定トルク特性の高さで、比類なし！【特長】・精度が抜群のトルク特性。・正確・自在...
詳細情報を確認するHB-10の仕様・寸法情報
種類
ブレーキ
伝達 種類
ヒステリシス
定格トルク（範囲）(N・m)
0.1～30
最高回転数(rpm)
3600
環境・用途
標準
構造
標準
特徴
標準
定格トルク(N・m)
1
軸径 d(φ)
10
-
-
商品情報

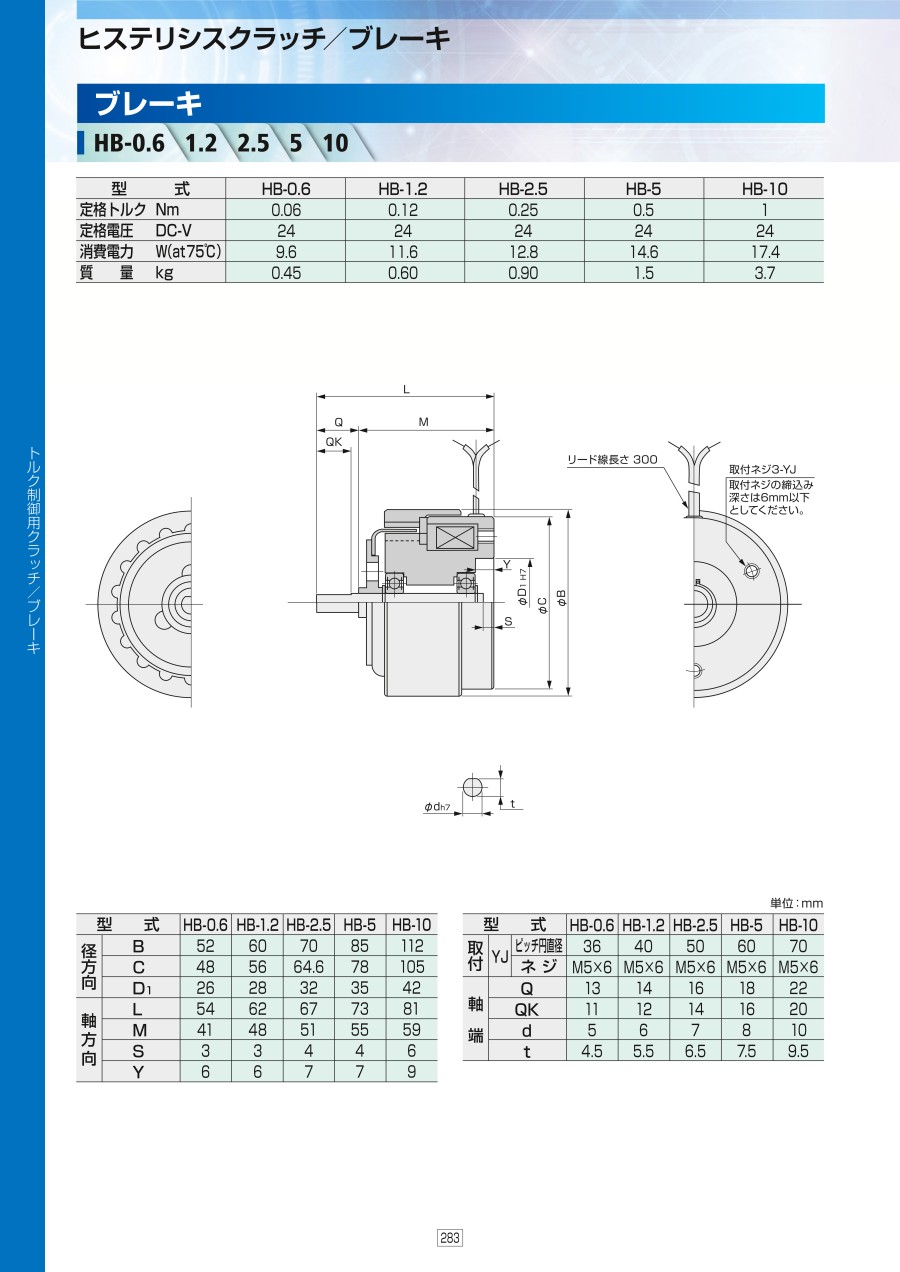

外形図
製品仕様
| 型番 | HB-0.6 | HB-1.2 | HB-2.5 | HB-5 | HB-10 | ||
|---|---|---|---|---|---|---|---|
| 定格トルク Nm | 0.06 | 0.12 | 0.25 | 0.5 | 1 | ||
| 定格電圧 DC-V | 24 | 24 | 24 | 24 | 24 | ||
| 消費電力 W（at75℃） | 9.6 | 11.6 | 12.8 | 14.6 | 17.4 | ||
| 質量 kg | 0.45 | 0.6 | 0.9 | 1.5 | 3.7 | ||
| 径方向 | B | 52 | 60 | 70 | 85 | 112 | |
| C | 48 | 56 | 64.6 | 78 | 105 | ||
| D1 | 26 | 28 | 32 | 35 | 42 | ||
| 軸方向 | L | 54 | 62 | 67 | 73 | 81 | |
| M | 41 | 48 | 51 | 55 | 59 | ||
| S | 3 | 3 | 4 | 4 | 6 | ||
| Y | 6 | 6 | 7 | 7 | 9 | ||
| 取付 | YJ | ピッチ円直径 | 36 | 40 | 50 | 60 | 70 |
| ネジ | M5×6 | M5×6 | M5×6 | M5×6 | M5×6 | ||
| 軸端 | Q | 13 | 14 | 16 | 18 | 22 | |
| QK | 11 | 12 | 14 | 16 | 20 | ||
| d | 5 | 6 | 7 | 8 | 10 | ||
| t | 4.5 | 5.5 | 6.5 | 7.5 | 9.5 | ||
構造
ブレーキ HB形
選定サポート情報
形式表示例
詳細情報
基本情報
定トルク特性の高さで、比類なし！
【特長】
・精度が抜群のトルク特性。
・正確・自在な比例制御性。
・高速回転ができる。
・寿命は半永久的。
・スムーズな連結正確な反復性。
・取付・使用方向は自在。
