未確定：候補が4型番あります。

定格トルク（範囲）(N・m)
※選定目安の範囲であり実際のトルク値ではございません。
~mm
定格トルク(N・m)
~mm
- 50
- 100
- 200
- 400
軸径 d(φ)
~mm
- 25
- 30
- 35
- 45
タイプ
~mm
- PTB
CAD
- 3D
出荷日
- すべて
- 3日以内
- 90日以内

シンフォニアテクノロジー

PTB形シリーズヒートパイプ冷却式パウダブレーキ

カタログ |

通常単価(税別): 222,003円～1,817,293円

税込単価: 244,203円～1,999,022円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

ローコストで水冷式を超える熱放散能力。【特長】・水冷式をも上回る驚異の熱放散能...

種類
ブレーキ
伝達種類
パウダー
環境・用途
標準
構造
コンパクト
特徴
標準
冷却
ヒートパイプ

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

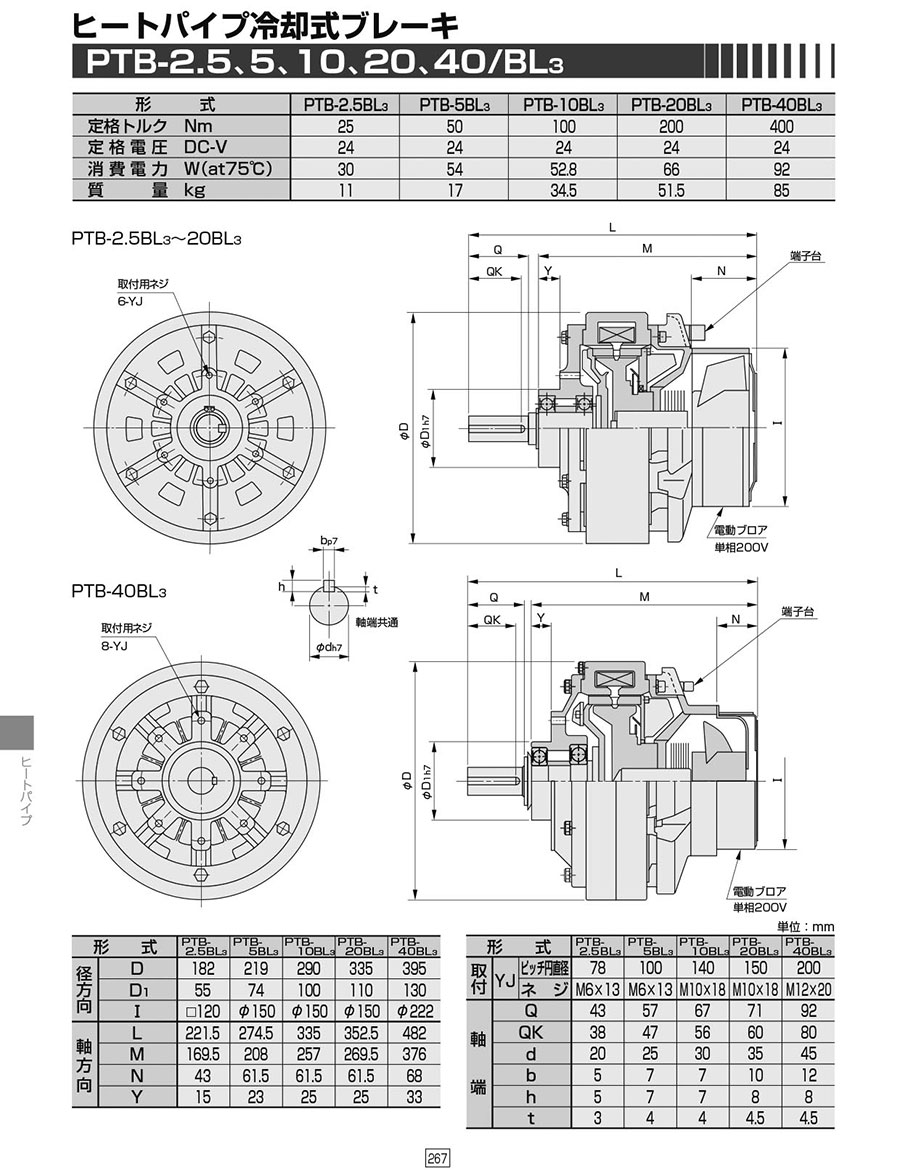

外形図

PTB-2.5BL₃～20BL₃

PTB-40BL₃

軸端共通

製品仕様

型番	PTB-2.5BL₃	PTB-5BL₃	PTB-10BL₃	PTB-20BL₃	PTB-40BL₃
定格トルク Nm	25	50	100	200	400
定格電圧 DC-V	24	24	24	24	24
消費電力 W（at75℃）	30	54	52.8	66	92
質量 kg	11	17	34.5	51.5	85

規格表

型番	径方向			軸方向				取付		軸端
	D	D₁	I	L	M	N	Y	YJ		Q	QK	d	b	h	t
	D	D₁	I	L	M	N	Y	ピッチ円直径	ネジ	Q	QK	d	b	h	t
PTB-2.5BL₃	182	55	□120	221.5	169.5	43	15	78	M6×13	43	38	20	5	5	3
PTB-5BL₃	219	74	φ150	274.5	208	61.5	23	100	M6×13	57	47	25	7	7	4
PTB-10BL₃	290	100	φ150	335	257	61.5	25	140	M10×18	67	56	30	7	7	4
PTB-20BL₃	335	110	φ150	352.5	269.5	61.5	25	150	M10×18	71	60	35	10	8	4.5
PTB-40BL₃	395	130	φ222	482	376	68	33	200	M12×20	92	80	45	12	8	4.5

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

30.1～60	50	25	1個
60.1～200	100	30	1個
60.1～200	200	35	1個
200.1～2500	400	45	1個

通常単価(税別) (税込単価)	通常出荷日

222,003円 ( 244,203円 )	90日目
383,971円 ( 422,368円 )	3日目
535,715円 ( 589,287円 )	3日目
1,817,293円 ( 1,999,022円 )	3日目

詳細情報

基本情報

基本情報

ローコストで水冷式を超える熱放散能力。
【特長】
・水冷式をも上回る驚異の熱放散能力。
・高信頼・高効率の最新ヒートパイプ。
・コンパクトで高コストパフォーマンス。
・取付が簡単でPOB形と互換性。
・球状パウダで特性・寿命は抜群。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
