メカニカル部品技術窓口
パウダシリーズ 自然冷却式ブレーキ PHB
- 通常単価(税別)
- 100,000円～388,835円
- 税込単価
- 110,000円～427,719円
通常出荷日：3日目
高精度に広範囲に…"ミスター・トルク制御"。【特長】・広範囲・高精度なトルク制御性。・熱放散能力が高い...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

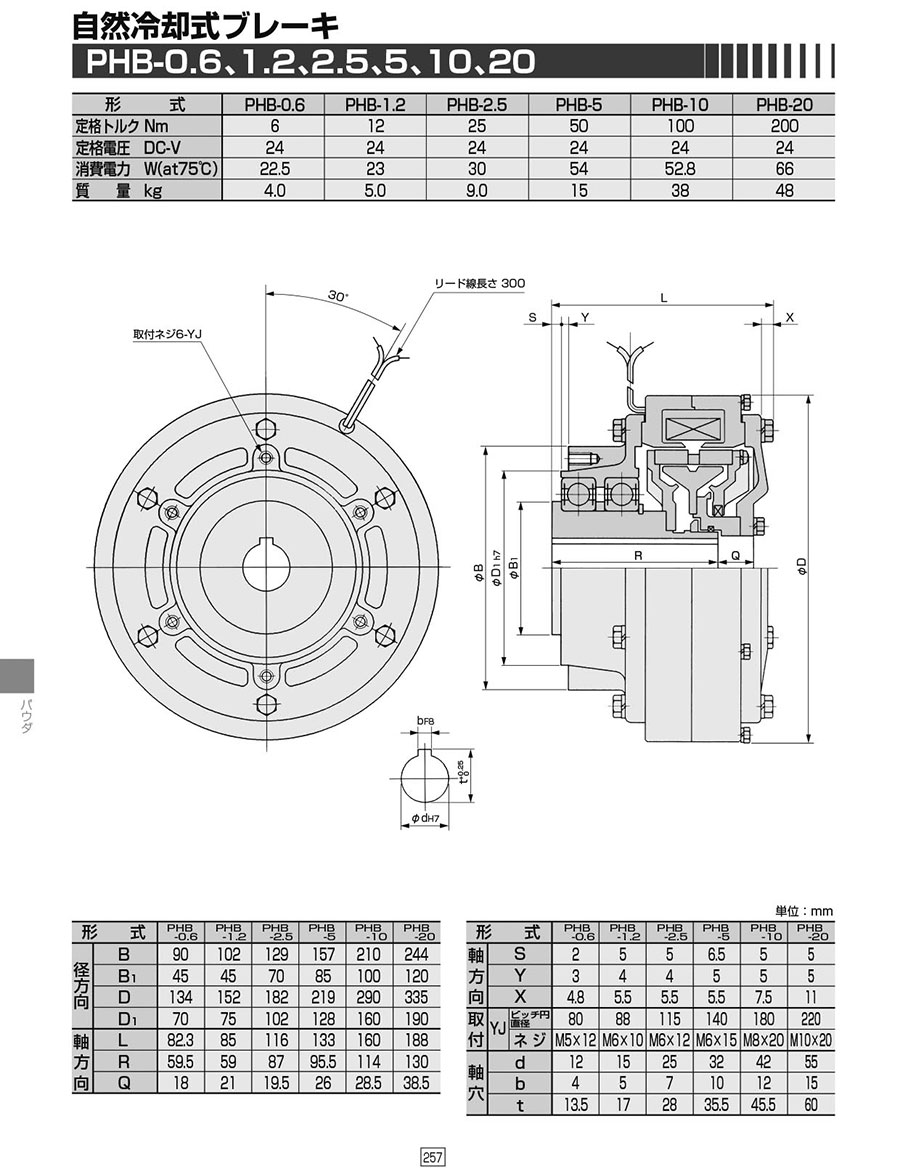

外形図
製品仕様
| 型番 | PHB-0.6 | PHB-1.2 | PHB-2.5 | PHB-5 | PHB-10 | PHB-20 |
|---|---|---|---|---|---|---|
| 定格トルク Nm | 6 | 12 | 25 | 50 | 100 | 200 |
| 定格電圧 DC-V | 24 | 24 | 24 | 24 | 24 | 24 |
| 消費電力 W（at75℃） | 22.5 | 23 | 30 | 54 | 52.8 | 66 |
| 質量 kg | 4.0 | 5.0 | 9.0 | 15 | 38 | 48 |
規格表
| 型番 | 径方向 | 軸方向 | 取付 | 軸穴 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | B1 | D | D1 | L | R | Q | S | Y | X | YJ | d | b | t | ||
| ピッチ円直径 | ネジ | ||||||||||||||
| PHB-0.6 | 90 | 45 | 134 | 70 | 82.3 | 59.5 | 18 | 2 | 3 | 4.8 | 80 | M5×12 | 12 | 4 | 13.5 |
| PHB-1.2 | 102 | 45 | 152 | 75 | 85 | 59 | 21 | 5 | 4 | 5.5 | 88 | M6×10 | 15 | 5 | 17 |
| PHB-2.5 | 129 | 70 | 182 | 102 | 116 | 87 | 19.5 | 5 | 4 | 5.5 | 115 | M6×12 | 25 | 7 | 28 |
| PHB-5 | 157 | 85 | 219 | 128 | 133 | 95.5 | 26 | 6.5 | 5 | 5.5 | 140 | M6×15 | 32 | 10 | 35.5 |
| PHB-10 | 210 | 100 | 290 | 160 | 160 | 114 | 28.5 | 5 | 5 | 7.5 | 180 | M8×20 | 42 | 12 | 45.5 |
| PHB-20 | 244 | 120 | 335 | 190 | 188 | 130 | 38.5 | 5 | 5 | 11 | 220 | M10×20 | 55 | 15 | 60 |
カタログ
パウダシリーズ 自然冷却式ブレーキ PHBのレビュー
この商品のレビューはありません
