シンフォニアテクノロジー

パウダシリーズ自然冷却式ブレーキ POB

カタログ |

通常単価(税別): 84,469円～328,445円

税込単価: 92,916円～361,290円

通常出荷日：3日目～4日目

特殊な磁性粉体により、高精度広範囲なトルク制御を実現トルク制御、スリップ運転に最適高精度に広範囲に…"...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

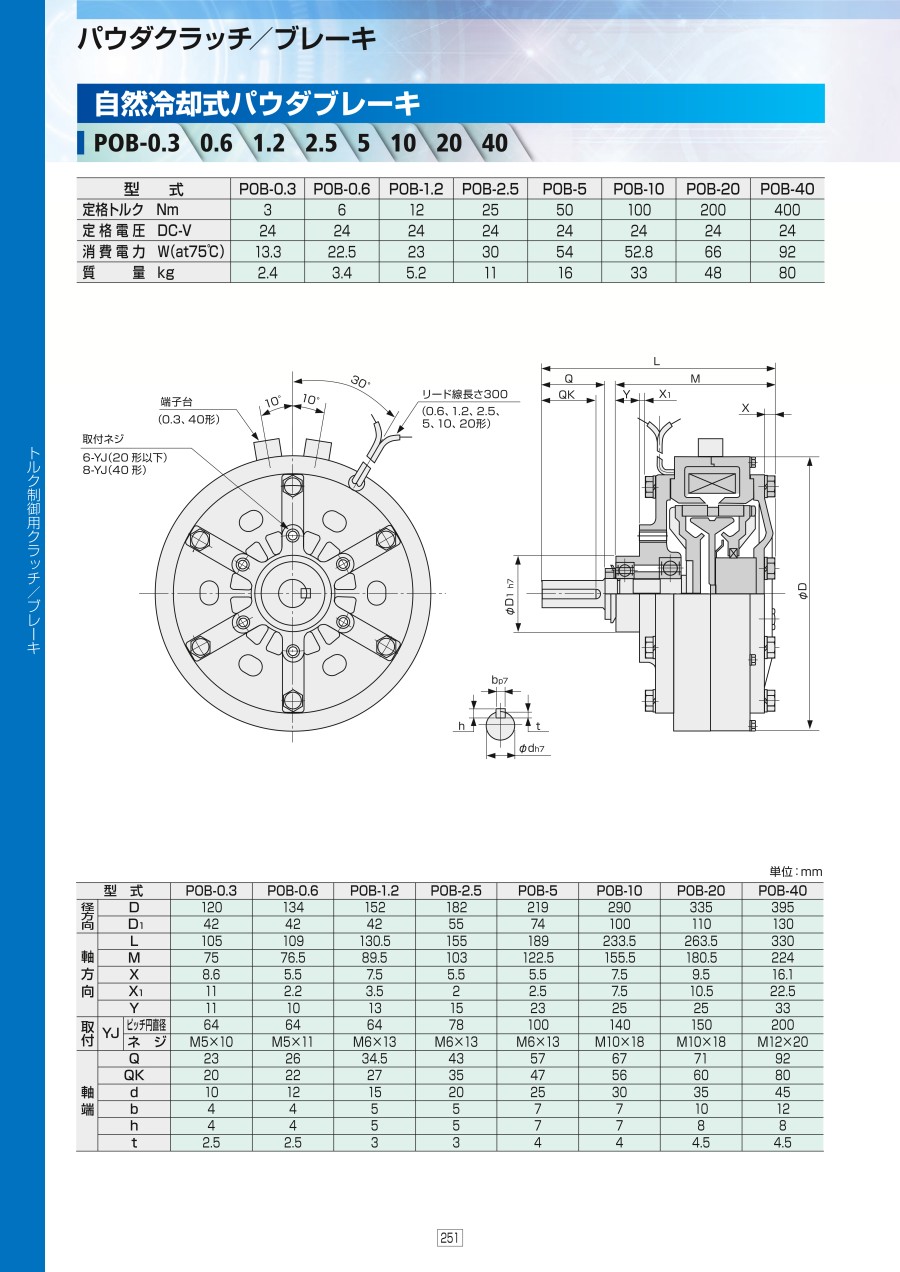

外形図

製品仕様

型番			POB-0.3	POB-0.6	POB-1.2	POB-2.5	POB-5	POB-10	POB-20	POB-40
定格トルク Nm			3	6	12	25	50	100	200	400
定格電圧 DC-V			24	24	24	24	24	24	24	24
消費電力 W（at75℃）			13.3	22.5	23	30	54	52.8	66	92
質量 kg			2.4	3.4	5.2	11	16	33	48	80
径方向	D		120	134	152	182	219	290	335	395
径方向	D₁		42	42	42	55	74	100	110	130
軸方向	L		105	109	130.5	155	189	233.5	263.5	330
	M		75	76.5	89.5	103	122.5	155.5	180.5	224
	X		8.6	5.5	7.5	5.5	5.5	7.5	9.5	16.1
	X₁		11	2.2	3.5	2	2.5	7.5	10.5	22.5
	Y		11	10	13	15	23	25	25	33
取付	YJ	ピッチ円直径	64	64	64	78	100	140	150	200
取付	YJ	ネジ	M5×10	M5×11	M6×13	M6×13	M6×13	M10×18	M10×18	M12×20
軸端	Q		23	26	34.5	43	57	67	71	92
	QK		20	22	27	35	47	56	60	80
	d		10	12	15	20	25	30	35	45
	b		4	4	5	5	7	7	10	12
	h		4	4	5	5	7	7	8	8
	t		2.5	2.5	3	3	4	4	4.5	4.5

構造

軸付形ブレーキ POB形

選定サポート情報

形式表示例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	3	10	1個
0.1～30	6	12	1個
0.1～30	12	15	1個
0.1～30	25	20	1個
30.1～60	50	25	1個
60.1～200	100	30	1個
60.1～200	200	35	1個

通常単価(税別) (税込単価)	通常出荷日

84,469円 ( 92,916円 )	3日目
107,880円 ( 118,668円 )	3日目
129,919円 ( 142,911円 )	3日目
154,378円 ( 169,816円 )	3日目
198,793円 ( 218,672円 )	4日目
226,482円 ( 249,130円 )	3日目
328,445円 ( 361,290円 )	3日目

詳細情報

基本情報

基本情報

特殊な磁性粉体により、高精度広範囲なトルク制御を実現
トルク制御、スリップ運転に最適
高精度に広範囲に…"ミスター・トルク制御"。
【特長】
・広範囲・高精度なトルク制御性。
・熱放散能力が高い。
・ノンショックのスムーズな連結・制動。
・敏速な応答性。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
