シンフォニアテクノロジー

パウダシリーズ自然冷却式クラッチ

カタログ |

通常単価(税別): 94,695円～1,427,174円

税込単価: 104,165円～1,569,891円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

高精度に広範囲に…"ミスター・トルク制御"。【特長】・広範囲・高精度なトルク制...

種類
クラッチ
伝達種類
パウダー
最高回転数 (rpm)
1800
クラッチ数
1
環境・用途
標準
構造
低騒音
特徴
標準
冷却
自然冷却

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

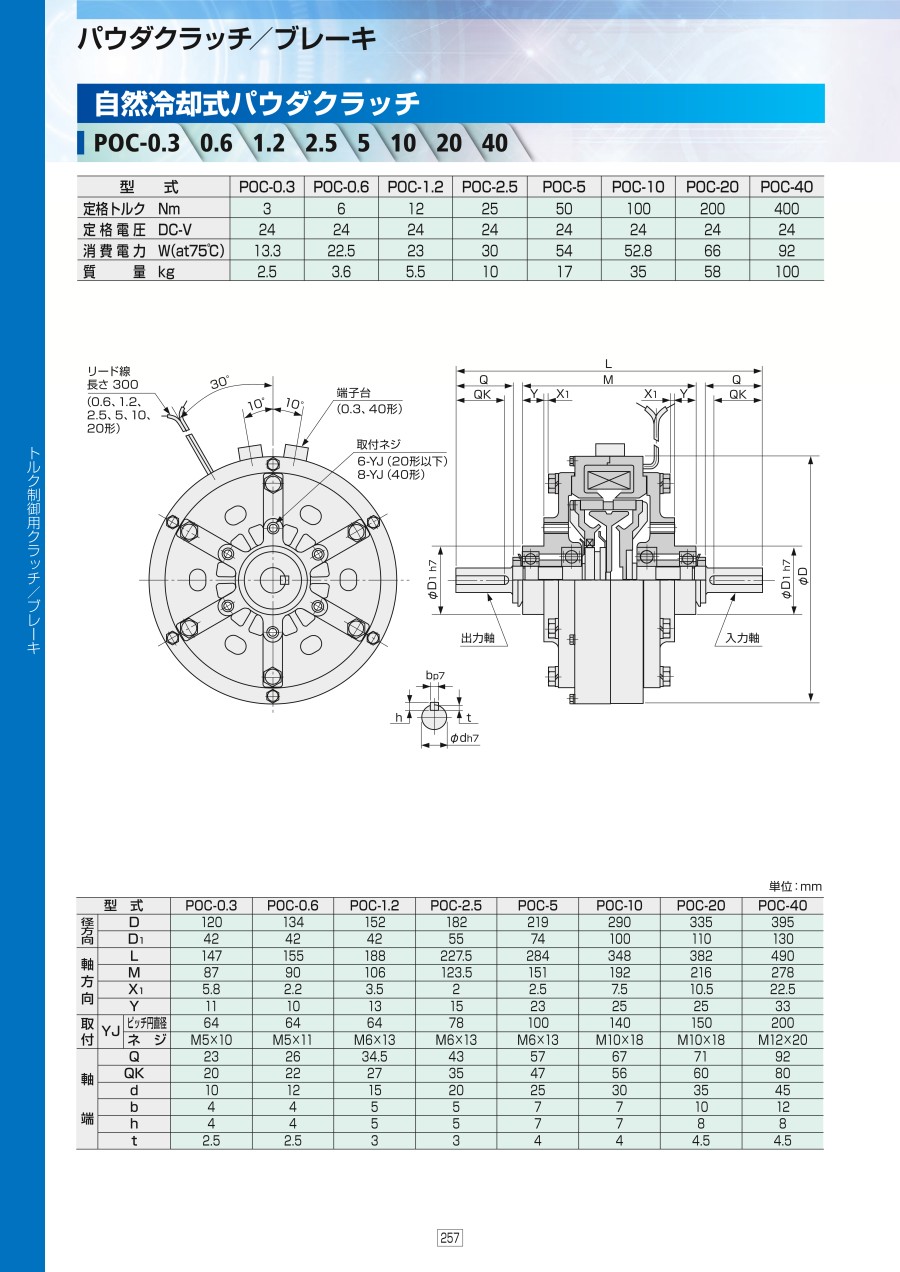

外形図

製品仕様

型番			POC-0.3	POC-0.6	POC-1.2	POC-2.5	POC-5	POC-10	POC-20	POC-40
定格トルク Nm			3	6	12	25	50	100	200	400
定格電圧 DC-V			24	24	24	24	24	24	24	24
消費電力 W（at75℃）			13.3	22.5	23	30	54	52.8	66	92
質量 kg			2.5	3.6	5.5	10	17	35	58	100
径方向	D		120	134	152	182	219	290	335	395
径方向	D₁		42	42	42	55	74	100	110	130
軸方向	L		147	155	188	227.5	284	348	382	490
	M		87	90	106	123.5	151	192	216	278
	X₁		5.8	2.2	3.5	2	2.5	7.5	10.5	22.5
	Y		11	10	13	15	23	25	25	33
取付	YJ	ピッチ円直径	64	64	64	78	100	140	150	200
取付	YJ	ネジ	M5×10	M5×11	M6×13	M6×13	M6×13	M10×18	M10×18	M12×20
軸端	Q		23	26	34.5	43	57	67	71	92
	QK		20	22	27	35	47	56	60	80
	d		10	12	15	20	25	30	35	45
	b		4	4	5	5	7	7	10	12
	h		4	4	5	5	7	7	8	8
	t		2.5	2.5	3	3	4	4	4.5	4.5

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	3	10	1個
0.1～30	6	12	1個
0.1～30	12	15	1個
0.1～30	25	20	1個
30.1～60	50	25	1個
60.1～200	100	30	1個
60.1～200	200	35	1個
200.1～2500	400	45	1個

通常単価(税別) (税込単価)	通常出荷日

94,695円 ( 104,165円 )	3日目
98,278円 ( 108,106円 )	3日目
131,000円 ( 144,100円 )	3日目
162,440円 ( 178,684円 )	3日目
192,274円 ( 211,501円 )	3日目
276,043円 ( 303,647円 )	3日目
401,914円 ( 442,105円 )	3日目
1,427,174円 ( 1,569,891円 )	3日目

詳細情報

基本情報

基本情報

高精度に広範囲に…"ミスター・トルク制御"。
【特長】
・広範囲・高精度なトルク制御性。
・熱放散能力が高い。
・ノンショックのスムーズな連結・制動。
・敏速な応答性。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置
シンフォニアテクノロジー
ヒステリシスシリーズヒステリシスブレーキ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
