シンフォニアテクノロジー

ツースシリーズコイル静止形クラッチ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 84,000円～341,843円特別価格

税込単価: 92,400円～376,027円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

【特長】・小形ボディで大きなトルクを伝達⇒歯と歯の噛み合い方式だから小形で高ト...

種類
クラッチ
伝達種類
電磁ツース
クラッチ数
1
環境・用途
標準
構造
コンパクト
特徴
標準

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

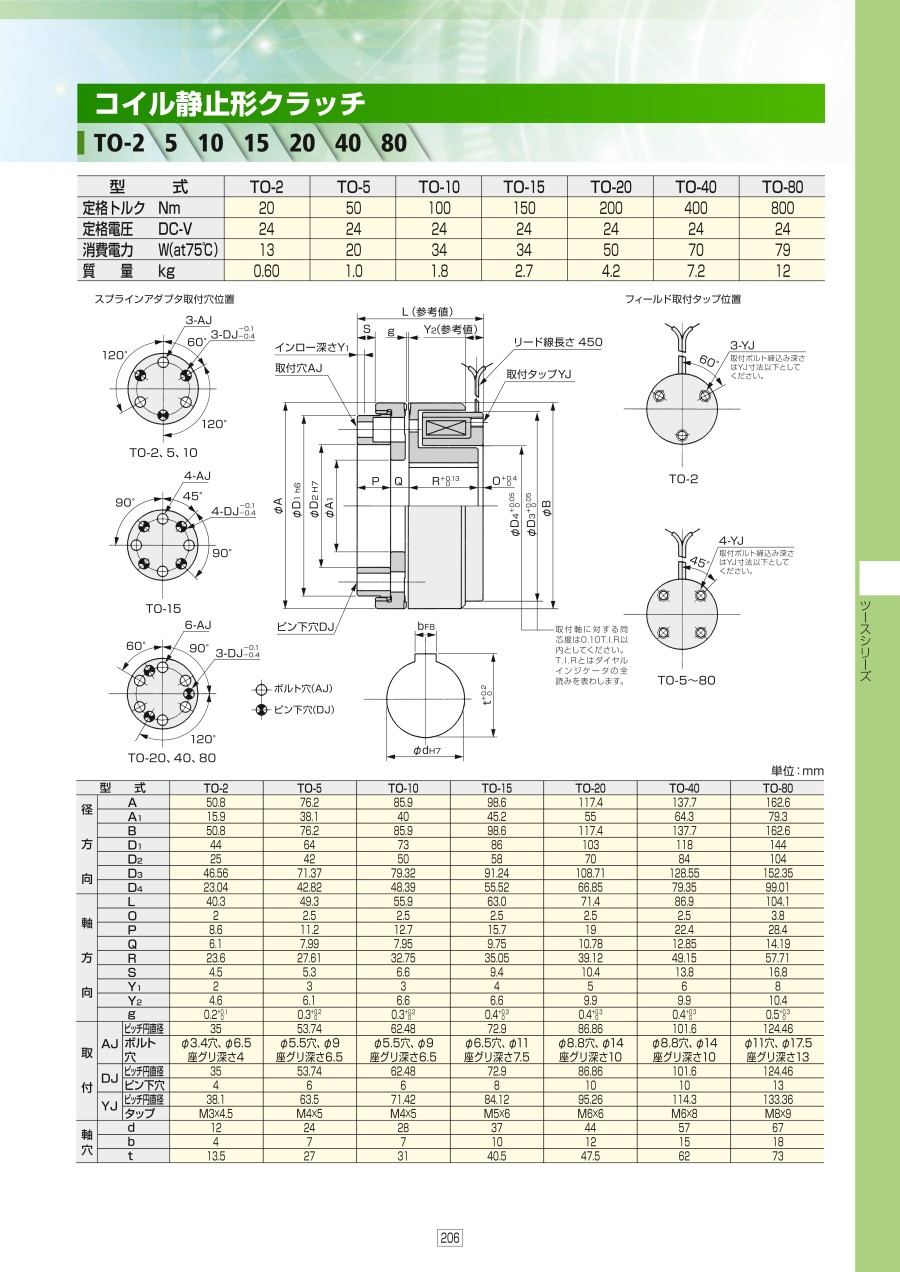

外形図

製品仕様

型番			TO-2	TO-5	TO-10	TO-15	TO-20	TO-40	TO-80
定格トルク Nm			20	50	100	150	200	400	800
定格電圧 DC-V			24	24	24	24	24	24	24
消費電力 W（at75℃）			13	20	34	34	50	70	79
質量 kg			0.60	1.0	1.8	2.7	4.2	7.2	12
径方向	A		50.8	76.2	85.9	98.6	117.4	137.7	162.6
	A₁		15.9	38.1	40	45.2	55	64.3	79.3
	B		50.8	76.2	85.9	98.6	1174	137.7	162.6
	D₁		44	64	73	86	103	118	144
	D₂		25	42	50	58	70	84	104
	D₃		46.56	71.37	79.32	91.24	108.71	128.55	152.35
	D₄		23.04	42.82	48.39	55.52	66.85	79.35	99.01
軸方向	L		40.3	49.3	55.9	63.0	71.4	86.9	104.1
	O		2	2.5	2.5	2.5	2.5	2.5	3.8
	P		8.6	11.2	12.7	15.7	19	22.4	28.4
	Q		6.1	7.99	7.95	9.75	10.78	12.85	14.19
	R		23.6	27.61	32.75	35.05	39.12	49.15	57.71
	S		4.5	5.3	6.6	9.4	10,4	13.8	16.8
	Y₁		2	3	3	4	5	6	8
	Y₂		4.6	6.1	6.6	6.6	9.9	9.9	10.4
	g		0.2（0～+0.1）	0.3（0～+0.2）	0.3（0～+0.2）	0.4（0～+0.3）	0.4（0～+0.3）	0.4（0～+0.3）	0.5（0～+0.3）
取付	AJ	ピッチ円直径	35	53.74	62.48	72.9	86.86	101.6	124.46
	AJ	ポルト穴	φ3.4穴、φ6.5 座グリ深さ4	φ5.5穴、φ9 座グリ深さ6.5	φ5.5穴、φ9 座グリ深さ6.5	φ6.5穴、φ11 座グリ深さ7.5	φ8.8穴、φ14 座グリ深さ10	φ8.8穴、φ14 座グリ深さ10	φ11穴、φ17.5 座グリ深さ13
	DJ	ピッチ円直径	35	53.74	62.48	72.9	86,86	101,6	124.46
	DJ	ピン下穴	4	6	6	8	10	10	13
	YJ	ピッチ円直径	38.1	63.5	71.42	84.12	95,26	114.3	133.36
	YJ	タップ	M3×4.5	M4×5	M4×5	M5×6	M6×6	M6×8	M8×9
軸穴	d		12	24	28	37	44	57	67
	b		4	7	7	10	12	15	18
	t		13.5	27	31	40.5	47.5	62	73

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	7300	20	12(穴)	1個
30.1～60	5200	50	24(穴)	1個
60.1～200	4500	100	28(穴)	1個
60.1～200	3800	150	37(穴)	1個
60.1～200	3300	200	44(穴)	1個
200.1～2500	2800	400	57(穴)	1個
200.1～2500	2400	800	67(穴)	1個

通常単価(税別) (税込単価)	通常出荷日

84,000円 ( 92,400円 )	3日目
100,630円 ( 110,693円 )	3日目
111,798円 ( 122,978円 )	3日目
133,937円 ( 147,331円 )	3日目
195,187円 ( 214,706円 )	3日目
262,999円236,699円 ( 260,369円 )	3日目
341,843円307,658円 ( 338,424円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・小形ボディで大きなトルクを伝達⇒歯と歯の噛み合い方式だから小形で高トルク・ノンスリップの確実なトルク伝達⇒トルク伝達中は絶対にすべりを生じない確動タイプ・ドラグトルクはゼロ⇒通電を断つと駆動側，負荷側は完全に切離され、つれまいは皆無・回転中でも連結が可能⇒使用条件によっては回転中（相対回転時）でも連結が可能・確実な定位置連結や同期運転が可能⇒シングルポジションタイプは連結、切り離しを繰返しても位置関係が変わらず、常に定位置で連結・湿式・乾式いずれでも使用OK⇒使用場所、使用目的により乾式使用や油中使用も可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置
シンフォニアテクノロジー
ヒステリシスシリーズヒステリシスブレーキ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
