シンフォニアテクノロジー

ツースシリーズベアリング取付形クラッチ

カタログ |

通常単価(税別): 96,550円～237,083円

税込単価: 106,205円～260,791円

通常出荷日：3日目～4日目

高トルクを、滑ることなく確実伝達。【特長】・小形ボディで大きなトルクを伝達。・ノンスリップの確実なトル...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

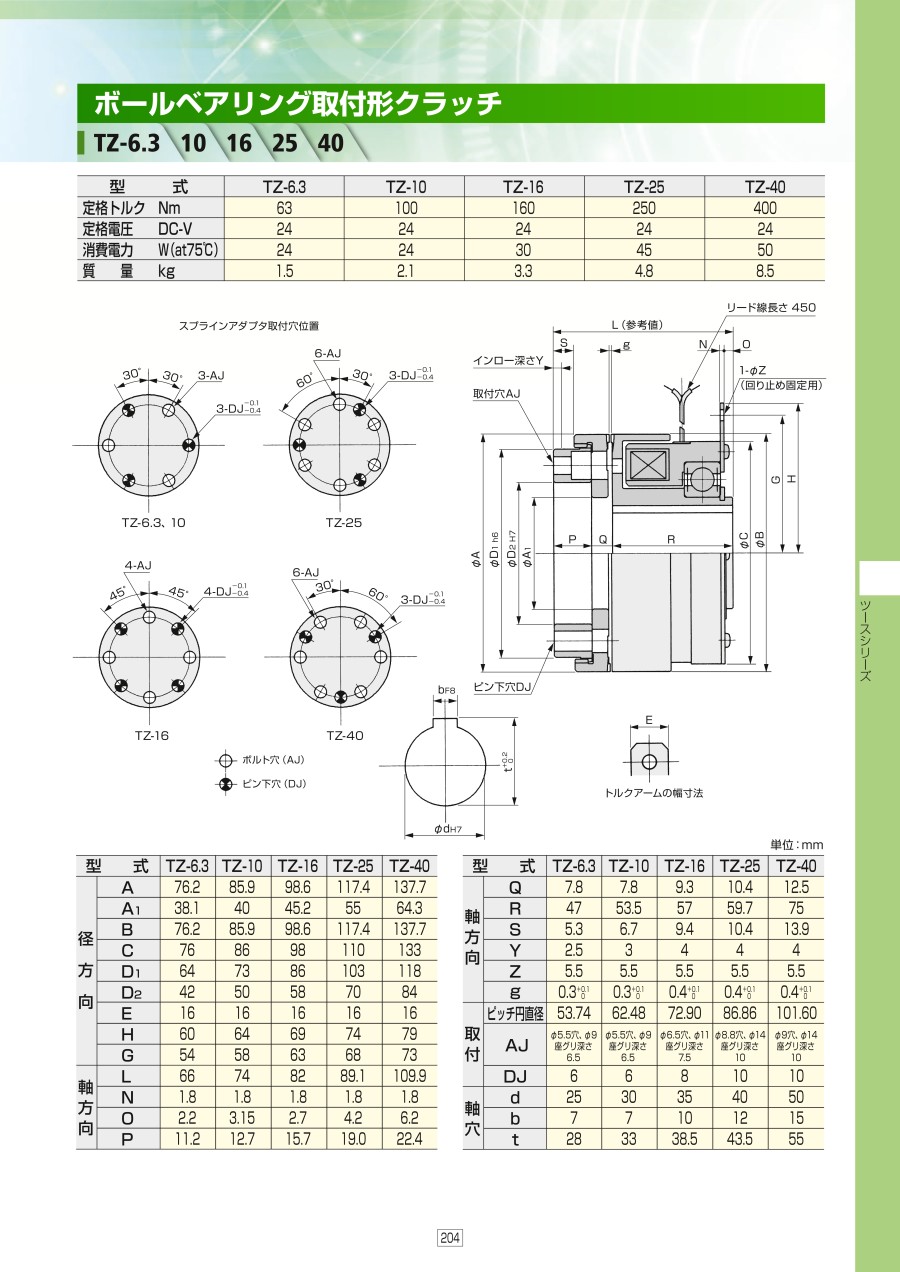

外形図
