パーマネントシリーズ 突合せ軸形クラッチ/ブレーキユニット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
EPR-501Aの仕様・寸法情報
種類
クラッチ・ブレーキユニット
伝達 種類
無励磁作動
定格トルク（範囲）(N・m)
30.1～60
無励磁作動 種類
制動
作動方式
パーマネント
クラッチ数
1
環境・用途
標準
構造
標準
特徴
標準
定格トルク(N・m)
40
軸の構造
突合せ
軸径 d(φ)
22
商品情報

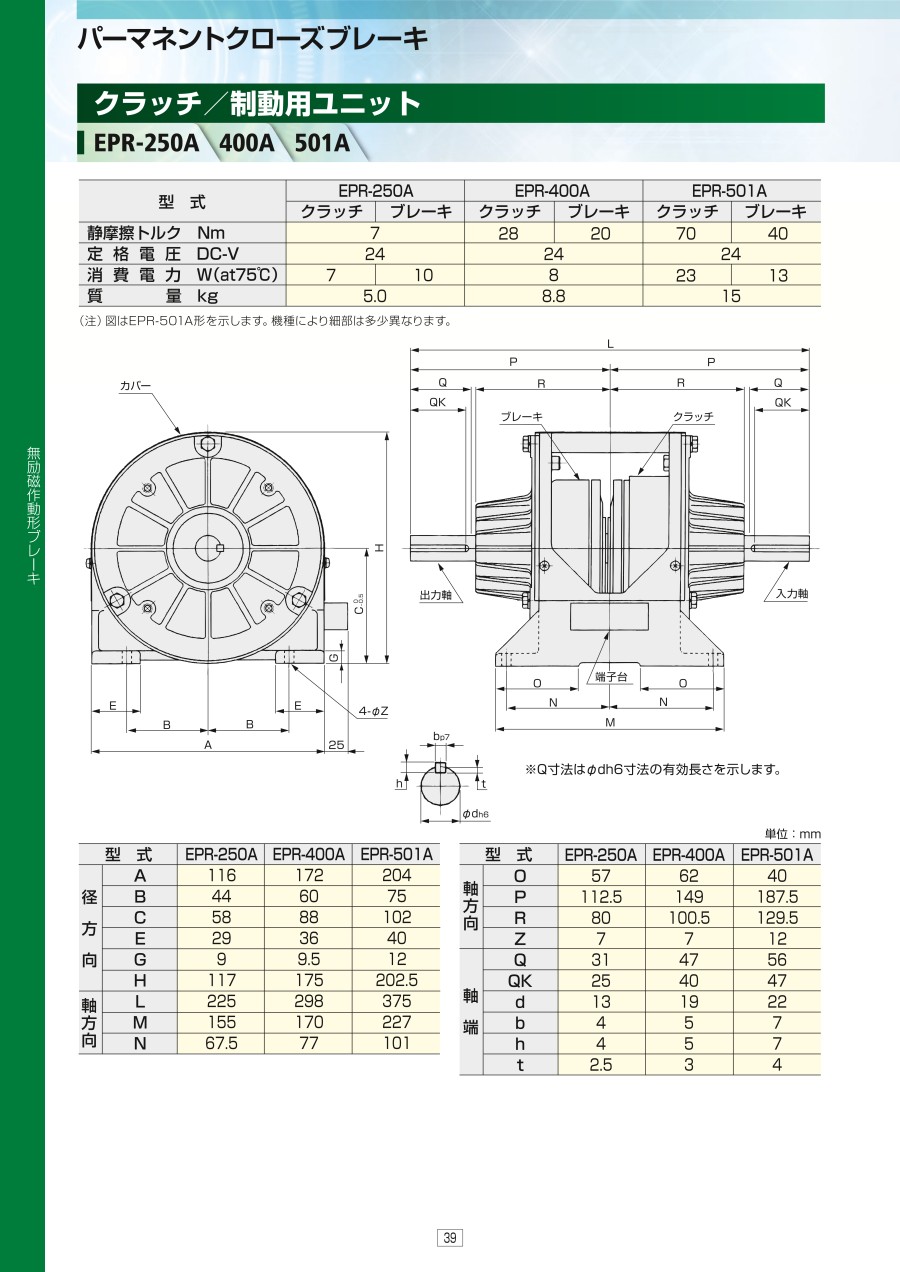

外形図
※Q寸法は、φdh6寸法の有効長さを示します。
製品仕様
| 型番 | EPR-501A | |
|---|---|---|
| クラッチ | クラッチ | ブレーキ |
| 静摩擦トルクNm | 70 | 40 |
| 定格電圧DC-V | 24 | |
| 消費電力W（at75℃） | 23 | 13 |
| 質量kg | 15 | |
| 型番 | EPR-501A | |
|---|---|---|
| 径方向 | A | 204 |
| B | 75 | |
| C | 102 | |
| E | 40 | |
| G | 12 | |
| H | 202.5 | |
| 軸方向 | L | 375 |
| M | 227 | |
| N | 101 | |
| O | 40 | |
| P | 187.5 | |
| R | 129.5 | |
| Z | 12 | |
| 軸端 | Q | 56 |
| QK | 47 | |
| d | 22 | |
| b | 7 | |
| h | 7 | |
| t | 4 | |
詳細情報
基本情報
【特長】
・無励磁作動電磁クラッチ／ブレーキで、産業用ロボットやNC工作機械などで威力を発揮
・反応性に優れた無励磁作動電磁クラッチ／ブレーキ
・強制制動が容易
停電時にブレーキONとなる安全ブレーキ
永久磁石により高速応答による動作可能
専用電源FMPR-70/２４Dも合わせてご使用下さい
