シンフォニアテクノロジー

パーマネントシリーズパーマネントクローズブレーキ

カタログ |

通常単価(税別): 29,000円～200,565円

税込単価: 31,900円～220,622円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

瞬時に制動、磁石の威力をまざまざ発揮。【特長】・抜群のクイックレスポンス。・フェーシングはアスベストフ...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

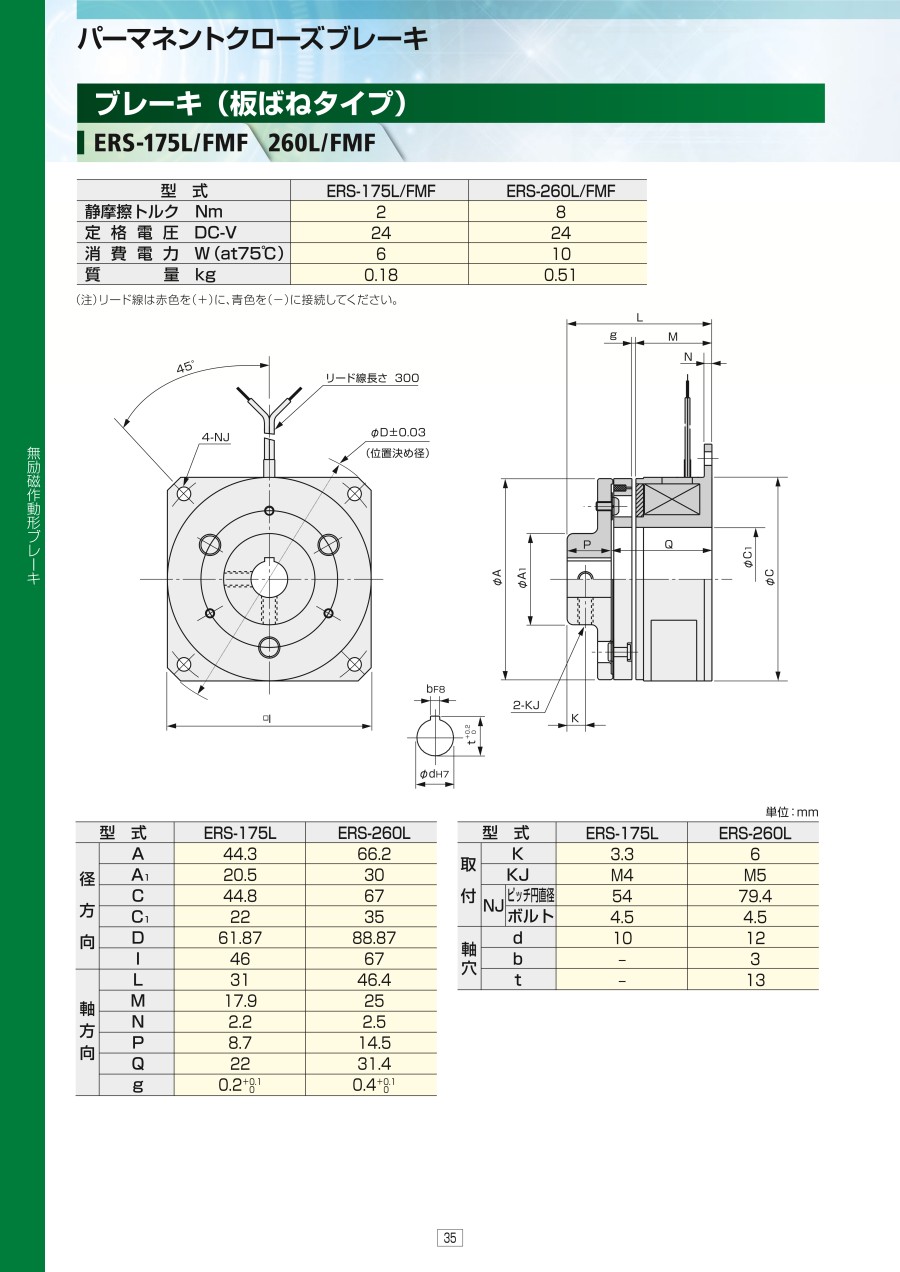

外形図

ERS-175L、260L／FMF

ERS-260A、400A／FMS

ERS-501A／OMS

ERS-650A、825A、1225A／IMS

製品仕様

型番	ERS-175L／FMF	ERS-260L／FMF
静摩擦トルクNm	2	8
定格電圧DC-V	24	24
消費電力W（at75℃）	6	10
質量kg	0.18	0.51

型番	ERS-260A／FMS	ERS-400A／FMS
静摩擦トルクNm	7	20
定格電圧DC-V	24	24
消費電力W（at75℃）	10	8
質量kg	0.70	2.0

型番	ERS-501A／OMS
静摩擦トルクNm	40
定格電圧DC-V	24
消費電力W（at75℃）	13
質量kg	4.0

型番	ERS-650A／IMS	ERS-825A／IMS	ERS-1225A／IMS
静摩擦トルクNm	70	120	350
定格電圧DC-V	24	24	24
消費電力W（at75℃）	21	23	25
質量kg	7.2	11	30

（注）リード線は赤色を（+）に、青色を（-）に接続してください。

寸法

型番			ERS-175L	ERS-260L
径方向	A		44.3	66.2
	A₁		20.5	30
	C		44.8	67
	C₁		22	35
	D		61.87	88.87
	I		46	67
軸方向	L		31	46.4
	M		17.9	25
	N		2.2	2.5
	P		8.7	14.5
	Q		22	31.4
	g		0.2（0～+0.1）	0.4（0～+0.1）
取付	K		3.3	6
	KJ		M4	M5
	NJ	ピッチ円直径	54	79.4
	NJ	ボルト	4.5	4.5
軸穴	d		10	12
	b		-	3
	t		-	13

型番			ERS-260A	ERS-400A
径方向	A		68	102
	A₁		30.1	31.8
	C		67	102
	C₁		25	32
	D		88.87	142.85
	I		67	108
軸方向	L		50	59.5
	M		31	38
	N		1.6	2.4
	P		20	24.5
	Q		30	35
取付	K		4.4	4.7
	KJ		M5	M6
	NJ	ピッチ円直径	79.4	127
	NJ	ボルト	M4×12	M6×18
軸穴	d		12	18
	b		3	5
	t		13	20

型番			ERS-650A	ERS-825A	ERS-1225A
径方向	A		164	218	320.7
	A₁		66.2	66.2	117
	C		180	215	318
	D		71.65	89.03	161.97
軸方向	L		77.4	75.3	92.9
	M		52	55	68.7
	N		3.3	3.3	3.3
	P		34	34	43
	Q		43.4	41.3	49.9
取付	NJ	ピッチ円直径	93.7	104.8	184.1
取付	NJ	ボルト	M8×16	M8×16	M8×16
軸穴	d		28	28	50
	b		7	7	12
	t		31	31	53.5

構造

ブレーキ動作時間

総仕事／最高回転数／慣性モーメントJ

選定サポート情報

形式表示例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

取付方法

最小発注数量

0.1～30	9000	2	10(穴)	板ばねドライブフランジ取付形	1個
0.1～30	7000	7	12(穴)	スプラインドライブフランジ取付形	1個
0.1～30	7000	8	12(穴)	板ばねドライブフランジ取付形	1個
0.1～30	4000	20	18(穴)	スプラインドライブフランジ取付形	1個
30.1～60	4000	40	28(穴)	スプラインドライブ外側取付形	1個
60.1～200	2200	120	28(穴)	スプラインドライブ内側取付形	1個

通常単価(税別) (税込単価)	通常出荷日

29,000円 ( 31,900円 )	3日目
44,173円 ( 48,590円 )	3日目
42,725円 ( 46,998円 )	在庫品1日目当日出荷可能
64,851円 ( 71,336円 )	3日目
89,668円 ( 98,635円 )	3日目
200,565円 ( 220,622円 )	3日目

詳細情報

基本情報

基本情報

瞬時に制動、磁石の威力をまざまざ発揮。
【特長】
・抜群のクイックレスポンス。
・フェーシングはアスベストフリー。
・非常用ブレーキに最適。
・大きな熱放散能力。
・ギャップ調整は一切不要。
・バックラッシュがゼロ（板ばねタイプ）。
停電時にブレーキONとなる安全ブレーキ
永久磁石により高速応答による動作可能
専用電源FMPR-70/２４Dも合わせてご使用下さい
