シンフォニアテクノロジー

薄型シリーズクラッチ通し軸形

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 35,000円～140,160円特別価格

税込単価: 38,500円～154,176円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：在庫品1日目

薄くて高精度、組込みやすくて省スペース。【特長】・薄形でコンパクト。・バックラ...

種類
クラッチ
伝達種類
単板電磁
クラッチ数
1
環境・用途
標準
構造
薄型
特徴
標準
軸の構造
貫通
取付方法
ハブ付通し軸取付形

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

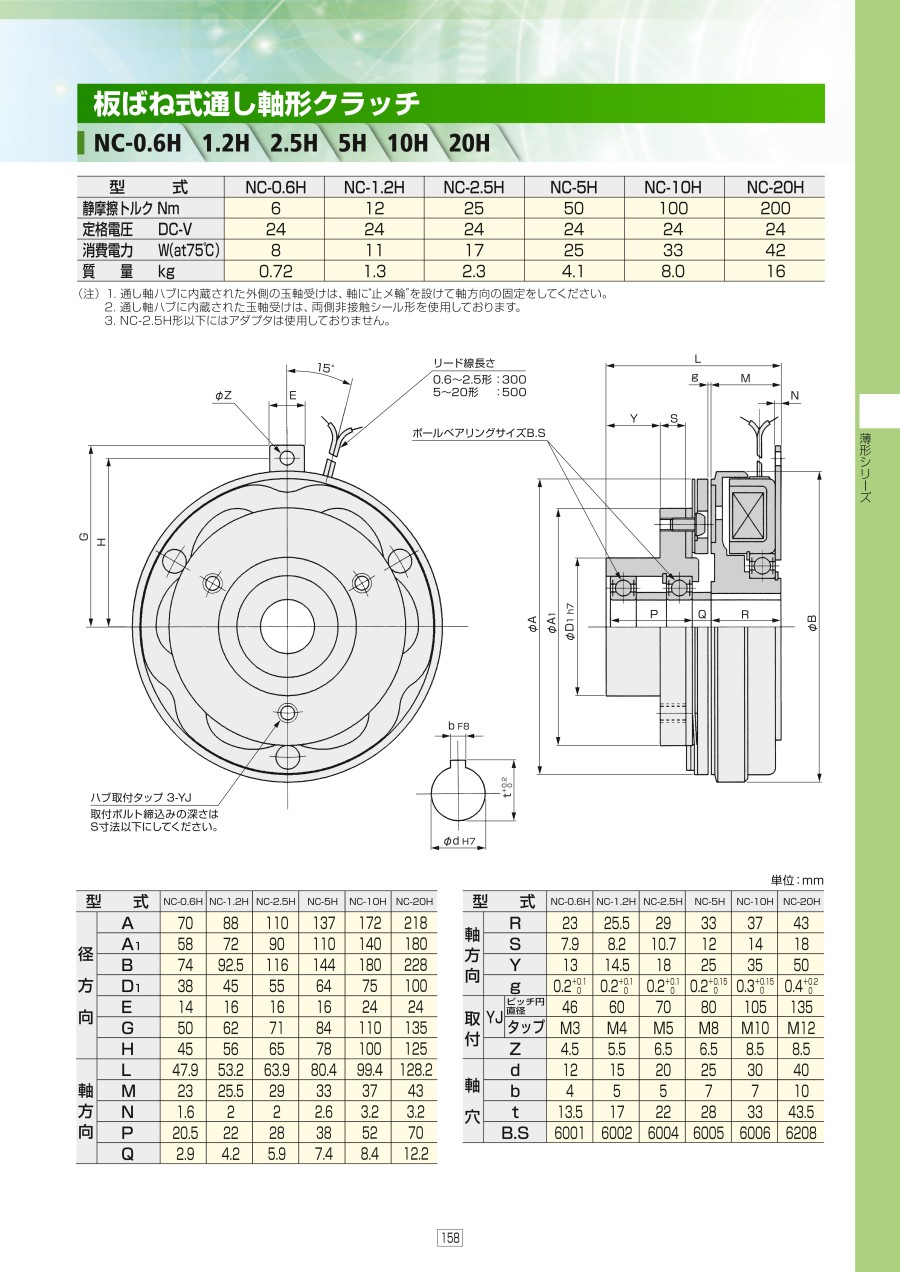

外形図

製品仕様

型番	NC-0.6-H	NC-1.2-H	NC-2.5-H	NC-5-H	NC-10-H	NC-20-H
静摩擦トルクNm	6	12	25	50	100	200
定格電圧DC-V	24	24	24	24	24	24
消費電力W（at75℃）	8	11	17	25	33	42
質量kg	0.72	1.3	2.3	4.1	8.0	16

（注）

1. 通し軸ハブに内蔵された外側の玉軸受けは軸に“止メ輪”を設けて軸方向の固定をしてください。
2. 通し軸ハブに内蔵された玉軸受けは両側非接触シール形を使用しております。
3. NC-2.5-H形以下にはアダプタは使用しておりません。

型番			NC-0.6-H	NC-1.2-H	NC-2.5-H	NC-5-H	NC-10-H	NC-20-H
径方向	A		70	88	110	137	172	218
	A₁		58	72	90	110	140	180
	B		74	92.5	116	144	180	228
	D₁		38	45	55	64	75	100
	E		14	16	16	16	24	24
	G		50	62	71	84	110	135
	H		45	56	65	78	100	125
軸方向	L		48	53	64	80.5	99.5	128.5
	M		23	25.5	29	33	37	43
	N		1.6	2	2	2.6	3.2	3.2
	P		20.5	22	28	38	52	70
	Q		3	4.3	6	7.5	8.5	12.5
	R		23	25.5	29	33	37	43
	S		7.9	8.2	10.7	12	14	18
	Y		13	14.5	18	25	35	50
	g		0.3（0～+0.1）	0.2（0～+0.1）	0.2（0～+0.1）	0.2（0～+0.15）	0.3（0～+0.15）	0.4（0～+0.2）
取付	YJ	ピッチ円直径	46	60	70	80	105	135
	YJ	タップ	M3	M4	M5	M8	M10	M12
	Z		4.5	5.5	6.5	6.5	8.5	8.5
軸穴	d		12	15	20	25	30	40
	b		4	5	5	7	7	10
	t		13.5	17	22	28	33	43.5
	B.S		6,001	6,002	6,004	6,005	6,006	6,208

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	8000	6	12(穴)	1個
0.1～30	6000	12	15(穴)	1個
0.1～30	4500	25	20(穴)	1個
30.1～60	4000	50	25(穴)	1個
60.1～200	3500	100	30(穴)	1個
60.1～200	3000	200	40(穴)	1個

通常単価(税別) (税込単価)	通常出荷日

35,000円 ( 38,500円 )	3日目
41,337円 ( 45,471円 )	3日目
53,179円 ( 58,497円 )	3日目
65,082円 ( 71,590円 )	3日目
95,269円85,742円 ( 94,316円 )	3日目
140,160円 ( 154,176円 )	3日目

詳細情報

基本情報

基本情報

薄くて高精度、組込みやすくて省スペース。
【特長】
・薄形でコンパクト。
・バックラッシがゼロ。
・耐久性が抜群の"クローバ形板ばね"。
・取付簡単取付方向は自在。
・抜群の応答性で高精度。

カタログ

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置
シンフォニアテクノロジー
ヒステリシスシリーズヒステリシスブレーキ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
