シンフォニアテクノロジー

薄型シリーズハブ無しクラッチ

カタログ |

通常単価(税別): 24,369円～124,281円

税込単価: 26,806円～136,709円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

薄くて高精度、組込みやすくて省スペース。【特長】・薄形でコンパクト。・バックラ...

種類
クラッチ
伝達種類
単板電磁
クラッチ数
1
環境・用途
標準
構造
薄型
特徴
標準
軸の構造
貫通
取付方法
ハブなし

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

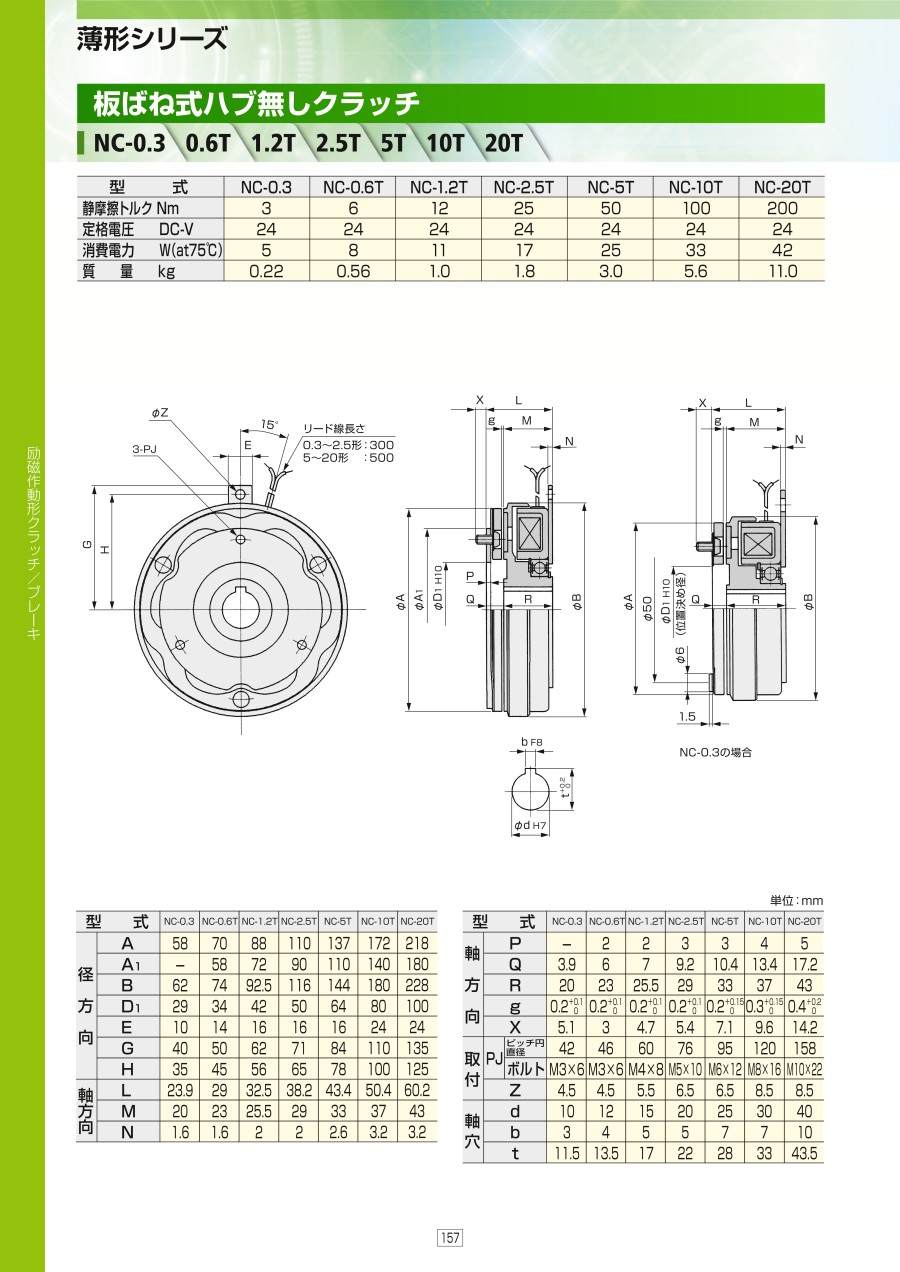

外形図

製品仕様

型番	NC-0.3	NC-0.6-T	NC-1.2-T	NC-2.5-T	NC-5-T	NC-10-T	NC-20-T
静摩擦トルクNm	3	6	12	25	50	100	200
定格電圧DC-V	24	24	24	24	24	24	24
消費電力W（at75℃）	5	8	11	17	25	33	42
質量kg	0.22	0.56	1.0	1.8	3.0	5.6	11.0

型番			NC-0.3	NC-0.6-T	NC-1.2-T	NC-2.5-T	NC-5-T	NC-10-T	NC-20-T
径方向	A		58	70	88	110	137	172	218
	A₁		-	58	72	90	110	140	180
	B		62	74	92.5	116	144	180	228
	D₁		29	34	42	50	64	80	100
	E		10	14	16	16	16	24	24
	G		40	50	62	71	84	110	135
	H		35	45	56	65	78	100	125
軸方向	L		23.9	29	32.5	38.2	43.4	50.4	60.2
	M		20	23	25.5	29	33	37	43
	N		1.6	1.6	2	2	2.6	3.2	3.2
	P		-	2	2	3	3	4	5
	Q		3.9	6	7	9.2	10.4	13.4	17.2
	R		20	23	25.5	29	33	37	43
	g		0.2（0～+0.1）	0.2（0～+0.1）	0.2（0～+0.1）	0.2（0～+0.1）	0.2（0～+0.15）	0.3（0～+0.15）	0.4（0～+0.2）
	X		5.1	3	4.7	5.4	7.1	9.6	14.2
取付	PJ	ピッチ円直径	42	46	60	76	95	120	158
	PJ	ボルト	M3×6	M3×6	M4×8	M5×10	M6×12	M8×16	M10×22
	Z		4.5	4.5	5.5	6.5	6.5	8.5	8.5
軸穴	d		10	12	15	20	25	30	40
	b		3	4	5	5	7	7	10
	t		11.5	13.5	17	22	28	33	43.5

構造

通し軸形クラッチ SF形

選定サポート情報

形式表示例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	8000	3	10(穴)	1個
0.1～30	8000	6	12(穴)	1個
0.1～30	6000	12	15(穴)	1個
0.1～30	4500	25	20(穴)	1個
30.1～60	4000	50	25(穴)	1個
60.1～200	3500	100	30(穴)	1個
60.1～200	3000	200	40(穴)	1個

通常単価(税別) (税込単価)	通常出荷日

24,369円 ( 26,806円 )	3日目
29,195円 ( 32,115円 )	3日目
34,779円 ( 38,257円 )	3日目
41,340円 ( 45,474円 )	3日目
55,983円 ( 61,581円 )	3日目
81,241円 ( 89,365円 )	3日目
124,281円 ( 136,709円 )	3日目

詳細情報

基本情報

基本情報

薄くて高精度、組込みやすくて省スペース。
【特長】
・薄形でコンパクト。
・バックラッシがゼロ。
・耐久性が抜群の"クローバ形板ばね"。
・取付簡単取付方向は自在。
・抜群の応答性で高精度。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置
シンフォニアテクノロジー
ヒステリシスシリーズヒステリシスブレーキ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
