セルキャブシリーズ 突合せ軸形クラッチ/ブレーキユニット
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 107,880円～611,963円特別価格
- 税込単価
- 118,668円～673,159円特別価格
【特長】・乾式単板電磁ブレーキで、高応答、高精度、高信頼、長寿命、低消費電力・...
詳細情報を確認する- 伝達 種類
- 単板電磁
- クラッチ数
- 1
- 環境・用途
- 標準
- 構造
- 低騒音
- 特徴
- オートギャップ
- 軸の構造
- 突合せ
未確定：候補が5型番あります。
商品情報
外形図

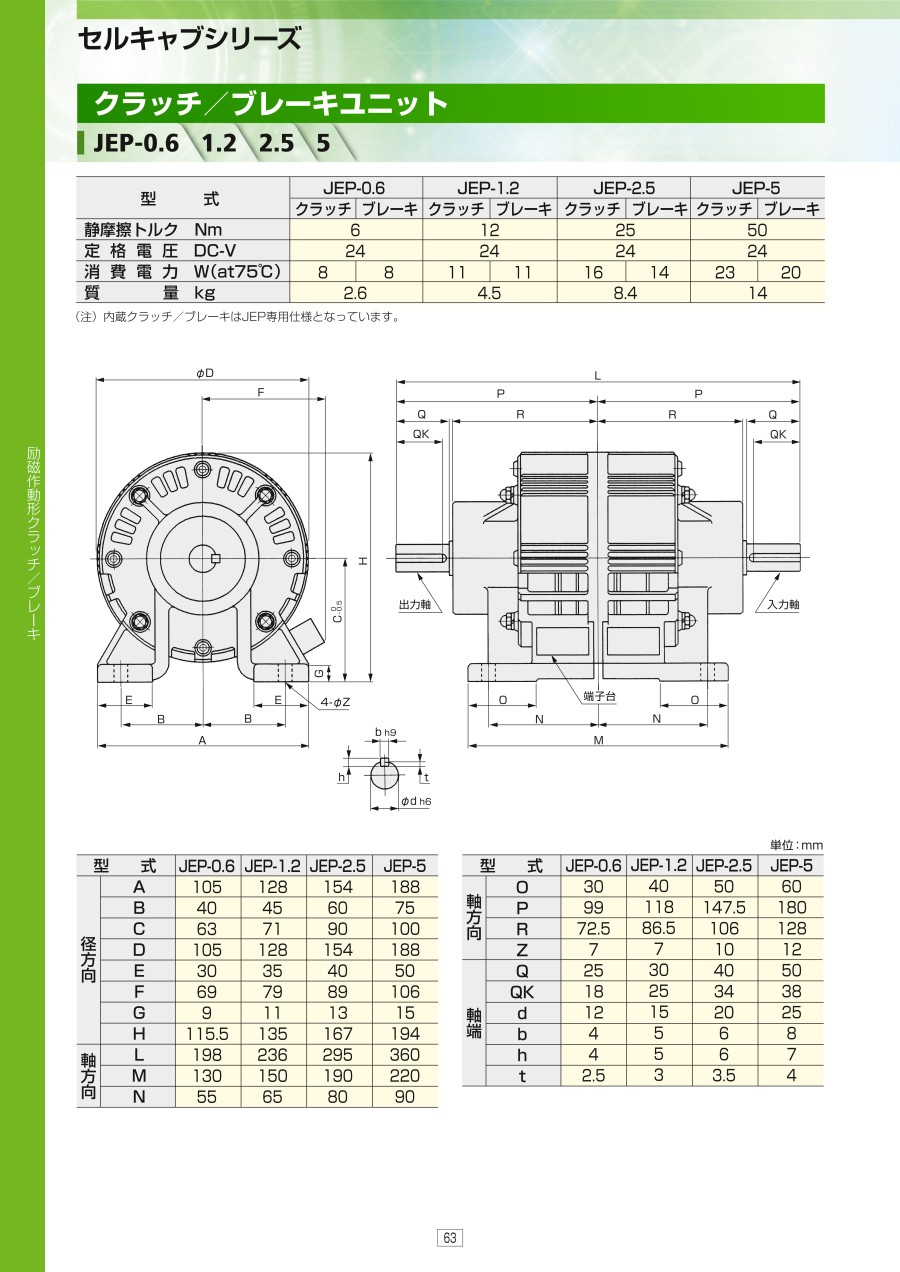

JEP-0.6、1.2、2.5、5
JEP-10、20、40
製品仕様
| 型番 | JEP-0.6 | JEP-1.2 | JEP-2.5 | JEP-5 | ||||
|---|---|---|---|---|---|---|---|---|
| クラッチ | ブレーキ | クラッチ | ブレーキ | クラッチ | ブレーキ | クラッチ | プレーキ | |
| 静摩擦トルク Nm | 6 | 12 | 25 | 50 | ||||
| 定格電圧 DC-V | 24 | 24 | 24 | 24 | ||||
| 消費電力 W（at75℃） | 8 | 8 | 11 | 11 | 16 | 14 | 23 | 20 |
| 質量 kg | 2.6 | 4.5 | 8.4 | 14 | ||||
| 型番 | JEP-10 | JEP-20 | JEP-40 | |||
|---|---|---|---|---|---|---|
| クラッチ | ブレーキ | クラッチ | ブレーキ | クラッチ | プレーキ | |
| 静摩擦トルク Nm | 100 | 200 | 400 | |||
| 定格電圧 DC-V | 24 | 24 | 24 | |||
| 消費電力 W（at75℃） | 33 | 31 | 40 | 40 | 50 | 46 |
| 質量 kg | 29 | 60 | 100 | |||
（注）
- 1. 内蔵クラッチ／ブレーキはJEP専用仕様となっています。
- 2. JEP-40形は受注生産品です。
寸法
| 型番 | JEP-0.6 | JEP-1.2 | JEP-2.5 | JEP-5 | |
|---|---|---|---|---|---|
| 径方向 | A | 105 | 128 | 154 | 188 |
| B | 40 | 45 | 60 | 75 | |
| C | 63 | 71 | 90 | 100 | |
| D | 105 | 128 | 154 | 188 | |
| E | 30 | 35 | 40 | 50 | |
| F | 69 | 79 | 89 | 106 | |
| G | 9 | 11 | 13 | 15 | |
| H | 115.5 | 135 | 167 | 194 | |
| 軸方向 | L | 198 | 236 | 295 | 360 |
| M | 130 | 150 | 190 | 220 | |
| N | 55 | 65 | 80 | 90 | |
| O | 30 | 40 | 50 | 60 | |
| P | 99 | 118 | 147.5 | 180 | |
| R | 72.5 | 86.5 | 106 | 128 | |
| Z | 7 | 7 | 10 | 12 | |
| 軸端 | Q | 25 | 30 | 40 | 50 |
| QK | 18 | 25 | 34 | 38 | |
| d | 12 | 15 | 20 | 25 | |
| b | 4 | 5 | 6 | 8 | |
| h | 4 | 5 | 6 | 7 | |
| t | 2.5 | 3 | 3.5 | 4 | |
| 型番 | JEP-10 | JEP-20 | JEP-40 | |
|---|---|---|---|---|
| 径方向 | A | 234 | 290 | 340 |
| B | 95 | 120 | 140 | |
| C | 120 | 160 | 180 | |
| D | 234 | 300 | 354 | |
| E | 60 | 70 | 80 | |
| F | 127 | 155 | 177 | |
| G | 20 | 20 | 24 | |
| H | 237 | 310 | 357 | |
| l | - | 352 | 408 | |
| 軸方向 | L | 430 | 566 | 680 |
| M | 260 | 300 | 360 | |
| N | 110 | 125 | 150 | |
| O | 70 | 80 | 90 | |
| P | 215 | 283 | 340 | |
| R | 152.5 | 200 | 237 | |
| Z | 14 | 14 | 18 | |
| 軸端 | Q | 60 | 80 | 100 |
| QK | 46 | 68 | 84 | |
| d | 30 | 40 | 50 | |
| b | 10 | 12 | 16 | |
| h | 8 | 8 | 10 | |
| t | 5 | 5 | 6 | |
詳細情報
基本情報
【特長】
・乾式単板電磁ブレーキで、高応答、高精度、高信頼、長寿命、低消費電力
・板ばね駆動オートギャップ付
・無調整で3倍の長寿命
・100％初期トルクを発揮
・サイレント構造で低騒音・熱放散能力60％アップ
