シンフォニアテクノロジー

セルキャブシリーズブレーキ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 27,017円～360,649円特別価格

税込単価: 29,719円～396,714円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

【特長】・乾式単板電磁ブレーキで、高応答、高精度、高信頼、長寿命、低消費電力・...

種類
ブレーキ
伝達種類
単板電磁
環境・用途
標準
構造
低騒音
特徴
オートギャップ
軸の構造
貫通

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

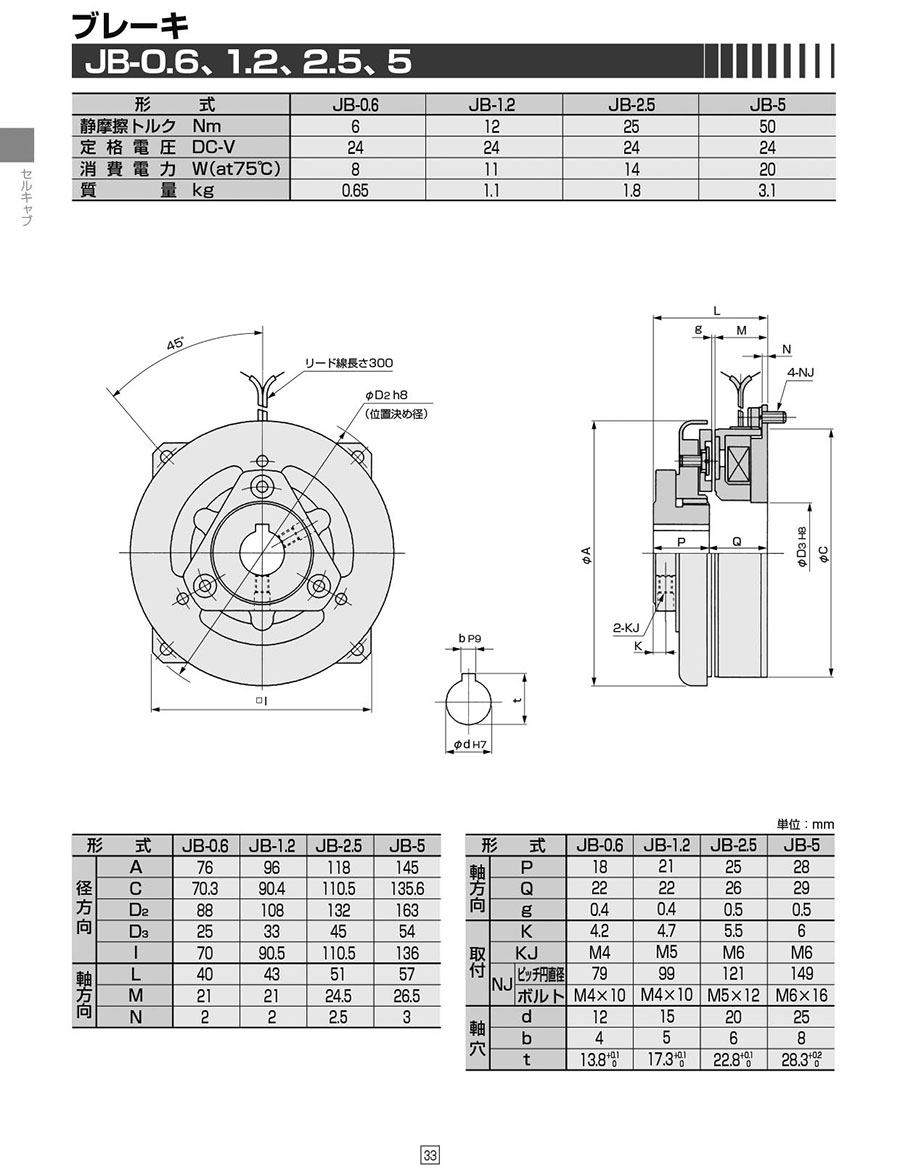

JB-0.6、1.2、2.5、5

JB-10、20、40

製品仕様

型番	JB-0.6	JB-1.2	JB-2.5	JB-5	JB-10	JB-20	JB-40
静摩擦トルク Nm	6	12	25	50	100	200	400
定格電圧 DC-V	24	24	24	24	24	24	24
消費電力 W（at75℃）	8	11	14	20	31	40	46
質量 kg	0.65	1.1	1.8	3.1	5.7	11.5	21.5

規格表

型番	径方向					軸方向						取付				軸穴
	A	C	D₂	D₃	I	L	M	N	P	Q	g	K	KJ	NJ		d	b	t
	A	C	D₂	D₃	I	L	M	N	P	Q	g	K	KJ	ピッチ円直径	ボルト	d	b	t
JB-0.6	76	70.3	88	25	70	40	21	2	18	22	0.4	4.2	M4	79	M4×10	12	4	13.8（0～+0.1）
JB-1.2	96	90.4	108	33	90.5	43	21	2	21	22	0.4	4.7	M5	99	M4×10	15	5	17.3（0～+0.1）
JB-2.5	118	110.5	132	45	110.5	51	24.5	2.5	25	26	0.5	5.5	M6	121	M5×12	20	6	22.8（0～+0.1）
JB-5	145	135.6	163	54	136	57	26.5	3	28	29	0.5	6	M6	149	M6×16	25	8	28.3（0～+0.2）

型番	径方向			軸方向						取付				軸穴
	A	C	D₃	L	M	N	P	Q	g	K	KJ	NJ		d	b	t
	A	C	D₃	L	M	N	P	Q	g	K	KJ	ピッチ円直径	ボルト	d	b	t
JB-10	186	175.7	58	68	31	3.5	33.5	34.5	0.5	7	M8	72	M6×16	30	10	33.3（0～+0.2）
JB-20	236	219	72	82	34.5	5	41.5	40.5	0.6	8.5	M8	90	M8×20	40	12	43.3（0～+0.2）
JB-40	288	271	90	98	40	6	51.5	46.5	0.6	9.5	M10	112	M10×25	50	16	54.3（0～+0.2）

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	8000	6	12(穴)	1個
0.1～30	6000	12	15(穴)	1個
0.1～30	5000	25	20(穴)	1個
30.1～60	4000	50	25(穴)	1個
60.1～200	3600	100	30(穴)	1個
60.1～200	3000	200	40(穴)	1個
200.1～2500	2500	400	50(穴)	1個

通常単価(税別) (税込単価)	通常出荷日

27,017円24,315円 ( 26,747円 )	3日目
29,384円27,033円 ( 29,736円 )	3日目
36,619円 ( 40,281円 )	3日目
55,585円50,026円 ( 55,029円 )	3日目
77,871円70,083円 ( 77,091円 )	3日目
161,845円 ( 178,030円 )	3日目
360,649円324,584円 ( 357,042円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・乾式単板電磁ブレーキで、高応答、高精度、高信頼、長寿命、低消費電力
・板ばね駆動オートギャップ付
・無調整で3倍の長寿命
・100％初期トルクを発揮
・サイレント構造で低騒音・熱放散能力60％アップ

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
