シンフォニアテクノロジー

セルキャブシリーズ通し軸形クラッチ

カタログ |

通常単価(税別): 35,287円～436,133円

税込単価: 38,816円～479,746円

通常出荷日：3日目

【特長】・板ばね駆動で、オートギャップ付。・高応答で動作が確実。・ズバ抜けた熱放散能力。・鳴きがないサ...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

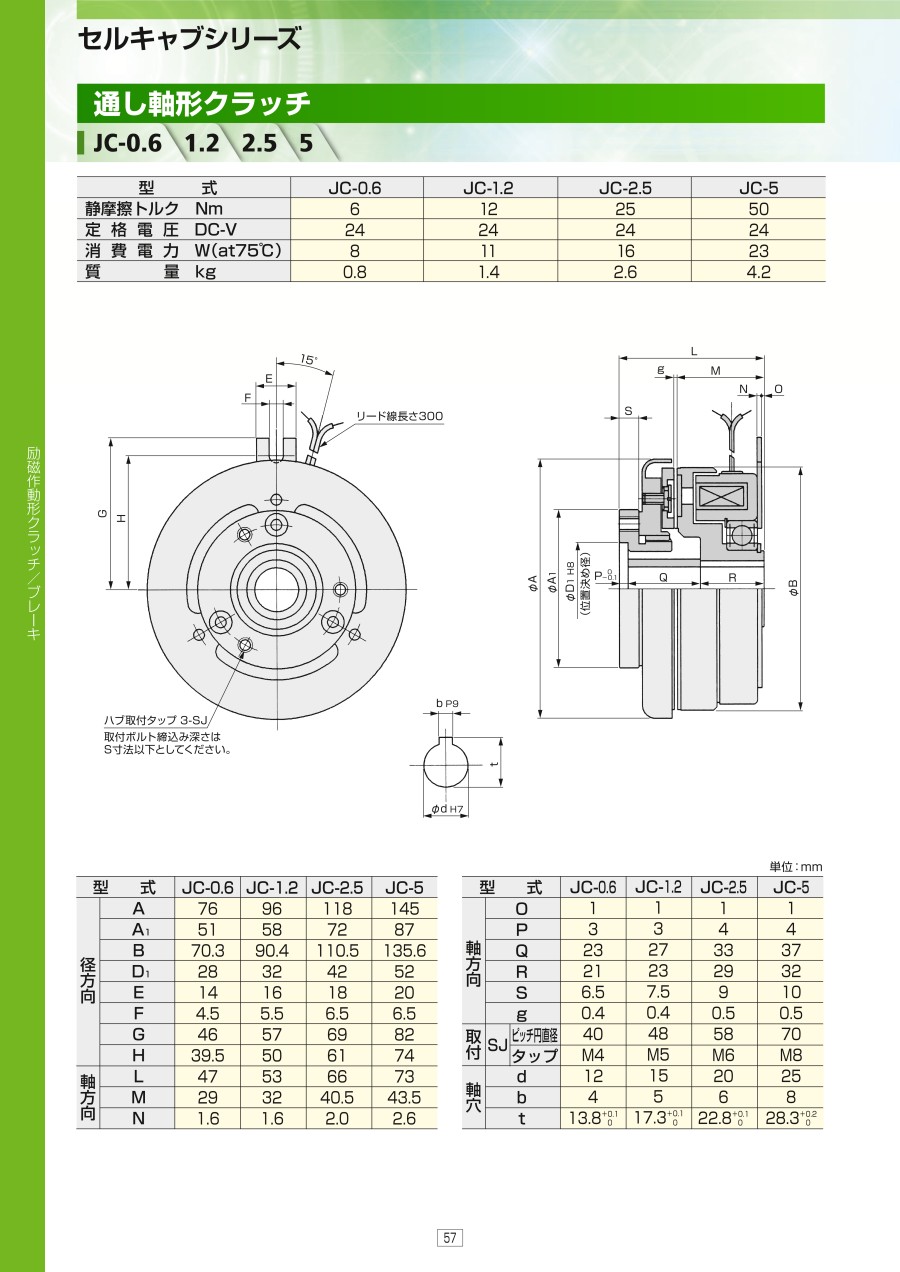

外形図

ハブ取付タップ
3-SJ（0.6、1.2、2.5、5、10形）
6-SJ（20、40形）
取付ボルト締込み深さはS寸法以下としてください。

製品仕様

型番	JC-0.6	JC-1.2	JC-2.5	JC-5
静摩擦トルク Nm	6	12	25	50
定格電圧 DC-V	24	24	24	24
消費電力 W（at75℃）	8	11	16	23
質量 kg	0.8	1.4	2.6	4.2

型番	JC-10	JC-20	JC-40
静摩擦トルク Nm	100	200	400
定格電圧 DC-V	24	24	24
消費電力 W（at75℃）	33	40	50
質量 kg	8.7	17.5	32.5

寸法

型番			JC-0.6	JC-1.2	JC-2.5	JC-5
径方向	A		76	96	118	145
	A₁		51	58	72	87
	B		70.3	90.4	110.5	135.6
	D₁		28	32	42	52
	E		14	16	18	20
	F		4.5	5.5	6.5	6.5
	G		46	57	69	82
	H		39.5	50	61	74
軸方向	L		47	53	66	73
	M		29	32	40.5	43.5
	N		1.6	1.6	2.0	2.6
	O		1	1	1	l
	p		3	3	4	4
	Q		23	27	33	37
	R		21	23	29	32
	S		6.5	7.5	9	10
	g		0.4	0.4	0.5	0.5
取付	SJ	ピッチ円直径	40	48	58	70
取付	SJ	タップ	M4	M5	M6	M8
軸穴	d		12	15	20	25
	b		4	5	6	8
	t		13.8（0～+0.1）	17.3（0～+0.1）	22.8（0～+0.1）	28.3（0～+0.2）

型番			JC-10	JC-20	JC-40
径方向	A		186	236	288
	A₁		112	140	168
	B		175.7	219	271
	D₁		62	80	90
	E		24	26	30
	F		8.5	8.5	10.5
	G		108	130	160
	H		95	118	145
軸方向	L		87.5	106	127
	M		52	60.5	71
	N		3.2	3.2	3.2
	O		1	2	2
	p		4	5	5
	Q		45.5	56.5	70
	R		38	44.5	52
	S		11	13	15
	g		0.5	0.6	0.6
取付	SJ	ピッチ円直径	90	115	135
取付	SJ	タップ	M10	M10	M12
軸穴	d		30	40	50
	b		10	12	16
	t		33.3（0～+0.2）	43.3（0～+0.2）	54.3（0～+0.2）

構造

通し軸形クラッチJC型

選定サポート情報

形式表示例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

定格トルク

(N・m)

軸径 d

(φ)

最小発注数量

0.1～30	8000	6	12(穴)	1個
0.1～30	6000	12	15(穴)	1個
0.1～30	5000	25	20(穴)	1個
30.1～60	4000	50	25(穴)	1個
60.1～200	3600	100	30(穴)	1個
60.1～200	3000	200	40(穴)	1個
200.1～2500	2500	400	50(穴)	1個

通常単価(税別) (税込単価)	通常出荷日

35,287円 ( 38,816円 )	3日目
42,610円 ( 46,871円 )	3日目
55,345円 ( 60,880円 )	3日目
73,551円 ( 80,906円 )	3日目
109,964円 ( 120,960円 )	3日目
209,879円 ( 230,867円 )	3日目
436,133円 ( 479,746円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・板ばね駆動で、オートギャップ付。
・高応答で動作が確実。
・ズバ抜けた熱放散能力。
・鳴きがないサイレント構造。
・取付方向は自由自在。
取付方向自在かつ、慣らし運転なしで初期より定格トルクを発揮
電源箱DMP、EMPシリーズも合わせてご使用下さい

カタログ

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
