シンフォニアテクノロジー

周波数可変式デジタルコントローラ C10シリーズ

カタログ |

通常単価(税別): 66,326円～144,605円

税込単価: 72,959円～159,066円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

【特長】・アナログ操作感覚でデジタル制御。・高周波ミニパーツフィーダから大形パ...

種類
コントローラ

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

形式		C10-1VF	C10-3VFEF	C10-5VFEF
入力電源		AC100～120V±10%, AC200～230V±10%, 50/60Hz
出力	制御方式	PWM方式
	電圧	0～190V（入力AC200V系）. 0～95V（入力AC100V系）入力電源に応じて自動切換 AC100V系は、C10-TRにより出力電圧範囲は0～190Vとなります。（ただしC10-5VF（EF）は除く）
	振動数	半波:45～90Hz 全波:90～180Hz 中間波:65～120Hz 高周波:180～360Hz
	最大電流	1A	3A	5A
運転モード	定電圧	周波数、出力電圧を手動設定する。
	定振幅	-	設定した周波数にて定振幅制御を行う
	オートチューニング	-	周波数自動追尾機能により振幅設定が不要で定振幅制御を行う
付加機能	速度切替	外部信号により振幅設定値切替が可能（最大4設定）
	運転・停止制御	外部信号により運転/停止が可能接点のNPNとPNPをスイッチで切り替え可能
	出力信号	運転に同期した信号を出力
	ソフトスタート	立ち上がり時間0.2秒～4.0秒
	オン・オフディレイ	-	ディレイ時間0.2秒～60秒
	センサ電源	-	DC12V、MAX80mAを3Pコンセントプラグに用意
同期電源出力	機能	-	運転（RUN）に同期した電源出力
	制御方法	-	ON/OFF制御
	出力電圧	-	コントローラー入力電源と同じ
	最大電流	-	2A
その他	耐ノイズ電圧	1,000V以上
	使用温度範囲	0～40℃
	使用湿度範囲	10～90℃（但し、結露していないこと）
	質量	0.8kg	1.0kg	1.6kg
	外観色	U75-70D（日本塗料工業）
弊社適用製品		ER-25B EA-15B,20B LFBR-350B,450B,600B LFB-300,400,550 LFG-600,750,900 ME-08C,14C HME-08C,14C LFB-02,04 HLFB-02,04C LF-02B,04B MF-04C,15C HSE-14	ER-30B,38B,45B EA-25,30,38,45 LF-30,40	ER-55B,65B,75B

(注)上記仕様はバージョン4以降に適用します。

型番リスト

表示件数

型番

適用パーツフィーダ	最大電流(A)	運転モード_定振幅	運転モード_オートチューニング	最小発注数量

ER-25B, EA-15B/20B, LFBR-350B/450B/600B, LFB-300/400/550, LFG-600/750/900, ME-08C/14C, HME-08C/14C, LFB-02/04, HLFB-02/04C, LF-02B/04B, MF-04C/15C, HSE-14	1	-	-	1個
ER-25B, EA-15B/20B, LFBR-350B/450B/600B, LFB-300/400/550, LFG-600/750/900, ME-08C/14C, HME-08C/14C, LFB-02/04, HLFB-02/04C, LF-02B/04B, MF-04C/15C, HSE-14	1	設定した周波数にて定振幅制御を行う	周波数自動追尾機能により振幅設定が不要(定振幅制御)	1個
ER-30B/38B/45B, EA-25/30/38/45, LF-30/40	3	-	-	1個
ER-30B/38B/45B, EA-25/30/38/45, LF-30/40	3	設定した周波数にて定振幅制御を行う	周波数自動追尾機能により振幅設定が不要(定振幅制御)	1個
ER-55B/65B/75B	5	-	-	1個
ER-55B/65B/75B	5	設定した周波数にて定振幅制御を行う	周波数自動追尾機能により振幅設定が不要(定振幅制御)	1個

通常単価(税別) (税込単価)	通常出荷日

66,326円 ( 72,959円 )	在庫品1日目当日出荷可能
70,458円 ( 77,504円 )	3日目
70,806円 ( 77,887円 )	3日目
78,963円 ( 86,859円 )	3日目
125,186円 ( 137,705円 )	3日目
144,605円 ( 159,066円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・アナログ操作感覚でデジタル制御。
・高周波ミニパーツフィーダから大形パーツフィーダまでフルラインをカバーする画期的な新形デジタルコントローラです。
・アナログ感覚で操作でき、素早い調整が可能になりました。
・オートチューニング機能で板ばね調整不要。
・設定値管理が簡単なデジタル設定、表示。
・適用ワーク及び材料に合わせた定振幅制御が可能。
・使い易いパネルデザイン。
・豊富な外部コントロール機能。
・CEマーキング適合品。

カタログ

商品TOP

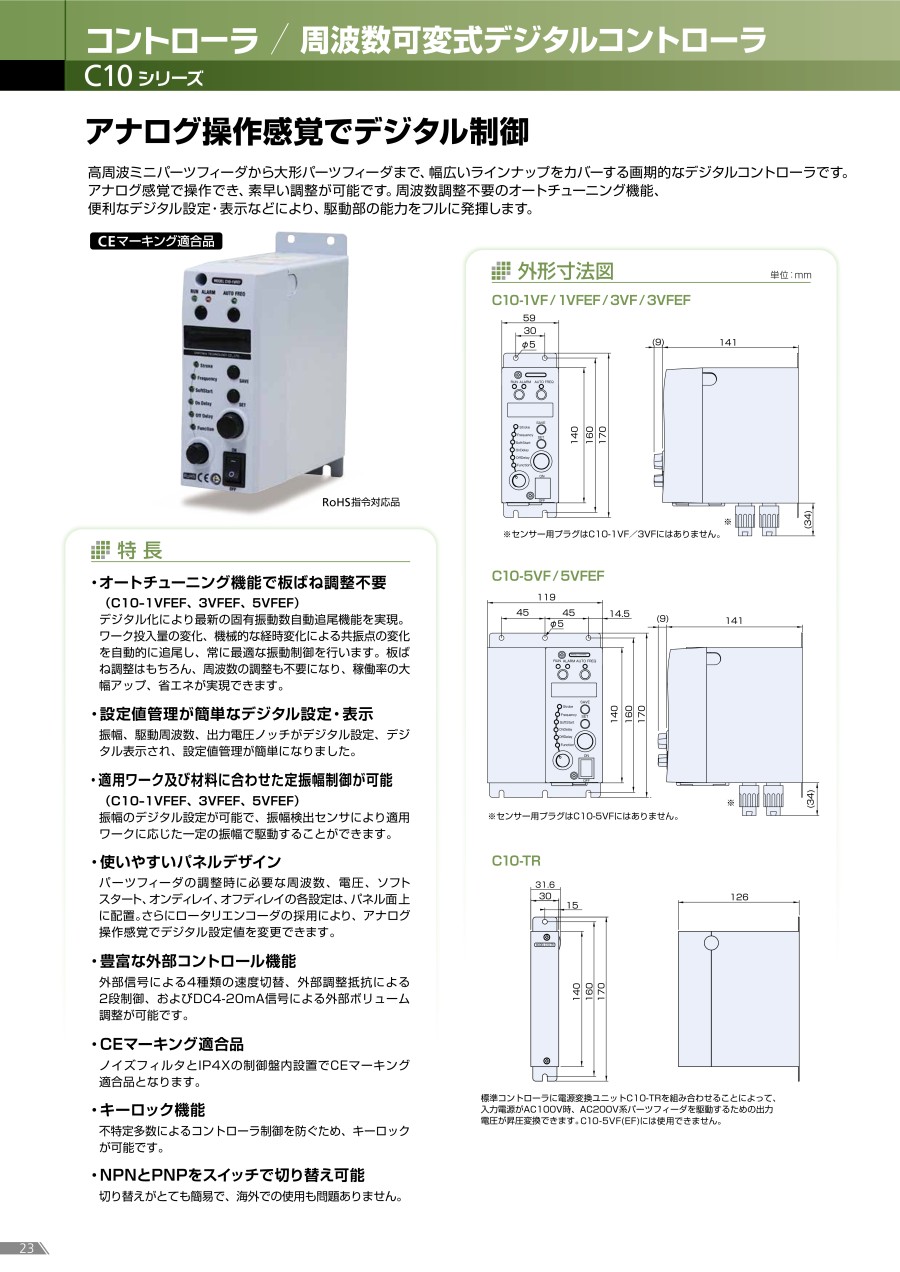

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
