積水化学工業

エスロンバルブパッキン（ガスケット）

Name: エスロンバルブ パッキン（ガスケット）
Brand: 積水化学工業
SKU: 221004994090
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 201円～58,659円

税込単価: 221円～64,525円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

【特長】・耐塩素水性、耐薬品性に優れています・水道水に含まれる残留塩素にも侵されることなく安心してお使...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

積水化学工業

エスロンバルブ TSフランジ

通常価格(税別)： 528円 (税込価格：581円)

通常出荷日：在庫品1日目

未確定：候補が53型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EPDM5K, EPDM10K

IIR-X

FKM-FB

トライガード

平面座用パッキン

製品仕様

種類	仕様	用途
EPDM	デュロメーター硬さタイプA：70±5度浸出試験：食品衛生法（厚生省告示第85号）溶出試験適合 JIS K6353 水道用ゴム浸出試験適合耐塩素水性、耐薬品性に優れています。水道水に含まれる残留塩素にも侵されることなく安心してお使いいただけます。 ※高濃度の次亜塩素酸ソーダにはエスロンIIR-Xパッキン（特殊ブチル製）をご使用ください。耐熱性に優れています。使用温度は0～100℃、温水配管にご使用いただけます。（上水用パッキンの使用温度は0～60℃です）耐薬品性、耐熱性に優れています。	ダブルの丸突起リブで高いシール性能を発揮します。
IIR-X	次亜塩素酸ソーダ用に特別に開発したブチルゴムで耐性に優れています。全面座用、TSルーズフランジ使用可能	ダブルのシール丸突起リブで高いシール性能を発揮します。低い締付けトルクで高いシール性能を発揮します。
FKM-FB	塩酸、硫酸等の強酸に対する耐性に優れています。耐薬品性、耐油性、、耐熱性に優れています。全面座用、TSルーズフランジ使用可能	ダブルのシール丸突起リブで高いシール性能を発揮します。低い締付けトルクで高いシール性能を発揮します。
トライガード	特殊構造により、低い締付圧力でも高いシール性を発揮します。 100%PTFEを使用しているため溶出性、耐薬品性に優れています。幅広い温度領域（-240℃～+315℃）でご使用いただけます。発泡剤、充填剤、接着剤などは一切含んでおりません。	樹脂ライニング鋼管、ステンレス配管等にもご使用いただけます。
平面座用パッキン	表層（PTFE）と芯材（無機アラミド強化ゴム）の2層構造でシール性、機械的特性と耐熱性に優れています。ボルト穴付きリブにより、位置合わせし易く施工性に優れています。	・平面座フランジ専用パッキンです。・フランジのボルト内側に取付けるタイプです。・ライニング鋼管、ステンレス配管等にもご使用いただけます。

規格表

単位：mm

EPDM10K

JIS10K型

EPDM5K

JIS5K型

IIR-X

JIS10K型

FKM-FB

JIS10K型

トライガード

JIS10K型
注1, フランジ寸法は、JIS 10K：JIS B 2210を参考にしています。
注2. トライガードPTFEパッキンをエスロンPVDF配管の50A、125A、200Aに使用する場合はJPIクラスを選択してください。
※表中の推奨ボルト締付トルクを目安として、施工してください。トルク管理できない場合は、パッキンの厚みが1/3になるまで均一にボルトを締め付けてください。

トライガードJPI

JPIクラス150
注1, フランジ寸法は、JPIクラス150:JPI-7S-15を参考にしています。
注2. トライガードPTFEパッキンをエスロンPVDF配管の50A、125A、200Aに使用する場合はJPIクラスを選択してください。
※表中の推奨ボルト締付トルクを目安として、施工してください。トルク管理できない場合は、パッキンの厚みが1/3になるまで均一にボルトを締め付けてください。

平面座用パッキン

JIS10K型

使用例

型番リスト

表示件数

型番

呼び径

材質

接続種類

最高使用温度

(℃)

種類

最小発注数量

3/8B(13A)	EPDM	JIS 5K	100	EPDMパッキン	1個
1/2B(15A)	EPDM	JIS 5K	100	EPDMパッキン	1個
3/4B(20A)	EPDM	JIS 5K	100	EPDMパッキン	1個
1B(25A)	EPDM	JIS 5K	100	EPDMパッキン	1個
1 1/4B(30A)	EPDM	JIS 5K	100	EPDMパッキン	1個
1 1/2B(40A)	EPDM	JIS 5K	100	EPDMパッキン	1個
2B(50A)	EPDM	JIS 5K	100	EPDMパッキン	1個
2 1/2B(65A)	EPDM	JIS 5K	100	EPDMパッキン	1個
3B(80A)	EPDM	JIS 5K	100	EPDMパッキン	1個
4B(100A)	EPDM	JIS 5K	100	EPDMパッキン	1個
5B(125A)	EPDM	JIS 5K	100	EPDMパッキン	1個
6B(150A)	EPDM	JIS 5K	100	EPDMパッキン	1個
8B(200A)	EPDM	JIS 5K	100	EPDMパッキン	1個
10B(250A)	EPDM	JIS 5K	100	EPDMパッキン	1個
3/8B(13A)	EPDM	JIS 10K	100	EPDMパッキン	1個
1/2B(15A)	EPDM	JIS 10K	100	EPDMパッキン	1個
3/4B(20A)	EPDM	JIS 10K	100	EPDMパッキン	1個
1B(25A)	EPDM	JIS 10K	100	EPDMパッキン	1個
1 1/2B(40A)	EPDM	JIS 10K	100	EPDMパッキン	1個
2B(50A)	EPDM	JIS 10K	100	EPDMパッキン	1個
2 1/2B(65A)	EPDM	JIS 10K	100	EPDMパッキン	1個
3B(80A)	EPDM	JIS 10K	100	EPDMパッキン	1個
4B(100A)	EPDM	JIS 10K	100	EPDMパッキン	1個
5B(125A)	EPDM	JIS 10K	100	EPDMパッキン	1個
6B(150A)	EPDM	JIS 10K	100	EPDMパッキン	1個
8B(200A)	EPDM	JIS 10K	100	EPDMパッキン	1個
10B(250A)	EPDM	JIS 10K	100	EPDMパッキン	1個
12B(300A)	EPDM	JIS 10K	100	EPDMパッキン	1個
1/2B(15A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
3/4B(20A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
1B(25A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
1 1/4B(30A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
1 1/2B(40A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
2B(50A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
2 1/2B(65A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
3B(80A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	10個
4B(100A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
5B(125A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
6B(150A)	耐酸FKM	-	-	FKM-FBパッキン(耐酸FKMパッキン)	1個
3/8B(13A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	90個
1/2B(15A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	90個
3/4B(20A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	90個
1B(25A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
1 1/4B(30A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
1 1/2B(40A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
2B(50A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
2 1/2B(65A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
3B(80A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
4B(100A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
5B(125A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	50個
6B(150A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	40個
8B(200A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	40個
10B(250A)	ブチルゴム	-	-	IIR-Xパッキン(次亜塩素酸ソーダ用)	20個

通常単価(税別) (税込単価)	通常出荷日

201円 ( 221円 )	7日目
280円 ( 308円 )	3日目
464円 ( 510円 )	3日目
536円 ( 590円 )	3日目
531円 ( 584円 )	3日目
651円 ( 716円 )	3日目
710円 ( 781円 )	3日目
916円 ( 1,008円 )	3日目
1,424円 ( 1,566円 )	在庫品1日目当日出荷可能
1,548円 ( 1,703円 )	3日目
1,812円 ( 1,993円 )	在庫品1日目当日出荷可能
1,994円 ( 2,193円 )	在庫品1日目当日出荷可能
2,188円 ( 2,407円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	7日目
252円 ( 277円 )	3日目
308円 ( 339円 )	在庫品1日目当日出荷可能
337円 ( 371円 )	在庫品1日目当日出荷可能
478円 ( 526円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	在庫品1日目当日出荷可能
879円 ( 967円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,661円 ( 1,827円 )	在庫品1日目当日出荷可能
1,755円 ( 1,931円 )	3日目
2,458円 ( 2,704円 )	3日目
3,320円 ( 3,652円 )	2日目
3,409円 ( 3,750円 )	3日目
7,575円 ( 8,333円 )	7日目
9,468円 ( 10,415円 )	7日目
12,709円 ( 13,980円 )	7日目
10,991円 ( 12,090円 )	7日目
15,853円 ( 17,438円 )	7日目
14,151円 ( 15,566円 )	7日目
18,873円 ( 20,760円 )	7日目
29,886円 ( 32,875円 )	7日目
38,899円 ( 42,789円 )	7日目
47,179円 ( 51,897円 )	7日目
58,659円 ( 64,525円 )	7日目
637円 ( 701円 )	7日目
675円 ( 743円 )	7日目
824円 ( 906円 )	7日目
978円 ( 1,076円 )	7日目
1,014円 ( 1,115円 )	7日目
1,118円 ( 1,230円 )	7日目
955円 ( 1,051円 )	7日目
1,581円 ( 1,739円 )	7日目
1,900円 ( 2,090円 )	7日目
2,258円 ( 2,484円 )	7日目
2,589円 ( 2,848円 )	7日目
3,176円 ( 3,494円 )	7日目
3,931円 ( 4,324円 )	7日目
5,286円 ( 5,815円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・耐塩素水性、耐薬品性に優れています
・水道水に含まれる残留塩素にも侵されることなく安心してお使いいただけます（高濃度の次亜塩素酸ソーダにはエスロンIIR-Xパッキン（特殊ブチル製）をご使用ください）
・耐熱性に優れています
・最高許容温度は100℃、温水配管にご使用いただけます（上水用パッキンの使用温度は60℃です）
・ダブルの丸突起リブで高いシール性能
・低い締付けトルクで高いシール性能を発揮します

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

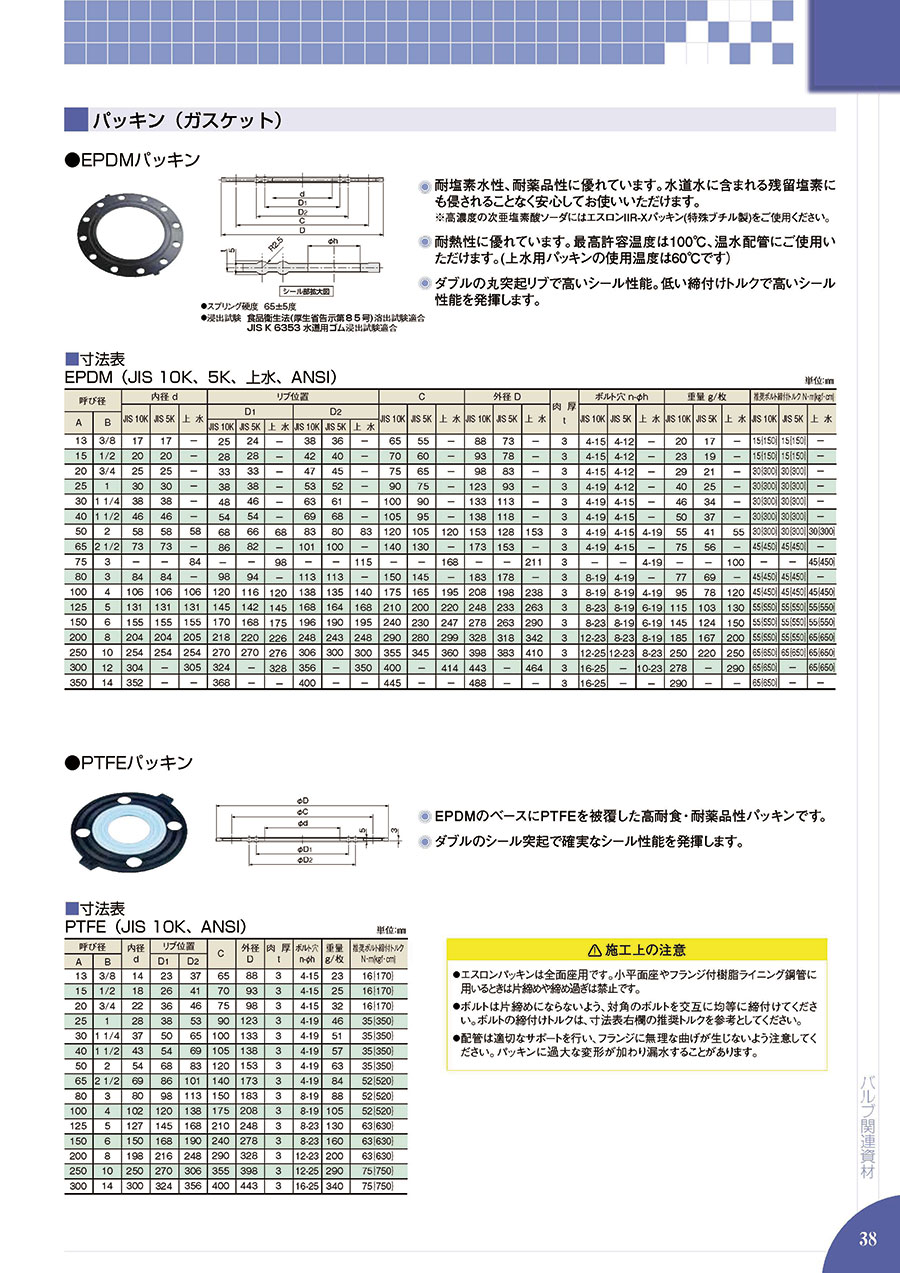

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

積水化学工業
エスロンバルブ TSフランジ
塩ビの接着用フランジです。
ミスミ
ボールバルブ　レデューストボアタイプ
在庫品のため即日出荷可能です。
ベン
定水位弁（FVバルブ） VD-2N型バキュームブレーカ（定水位弁出口側専用）
【特長】<br>・定水位弁の出口側配管が長い場合や、立ち上り配管の場合は不安定な作動をすることがあります。<br>・この様な場合は、定水位弁出口直後の配管にバキュームブレーカを設置してください。<br>・水道法性能基準適合品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
